[!--downpath--]探索凸透鏡成像規律
Part1實驗設備
光具座凸透鏡（f=10cm）燭光屏配
Part2 實驗過程
第一步：組裝設備：調整設備高度
1. 調整光具座的位置，使光具座帶有刻度尺的一面朝向您。
2、將蠟燭、凸透鏡、光屏依次固定在光具座上。
3. 將蠟燭、凸透鏡和光幕靠近放置。 調整兩者的高度，使?fàn)T焰、光幕和凸透鏡的中心大致在同一高度。 由于蠟燭沒有點燃，我們必須估計蠟燭的高度。
第二步：觀察倒像，測量物距和像距
為了實驗讀數方便，我們先將凸透鏡置于50cm處，將蠟燭移至光具座上方。 為方便閱讀凸透鏡成像規律視頻實驗，可移至刻度的整數位。 點燃蠟燭，慢慢將光幕連接到右邊。 直到屏幕上出現清晰的圖像。 此時的影像是倒置的、縮小的虛像。 記錄下這個時間屏幕的位置。 物距和像距的估計。
第三步：觀察倒置放大圖像，測量物距和像距
聯通蠟燭靠近凸透鏡，重復步驟2的操作過程，直至觀察到倒置放大的虛像，測量物距和像距。
第四步：觀察倒像，測量物距和像距
接上蠟燭和光幕，重復步驟2的操作過程，直到觀察到大小相等的倒置虛像，測出物距和像距。
第五步：觀察直立放大實像
將蠟燭與光屏連接，重復步驟2的操作過程，直至觀察到直立放大的實像。
第六步：整理實驗設備
操作要點
1、將蠟燭、凸透鏡、光屏依次固定在光具座上；
2.調整兩者的高度。 使?fàn)T焰中心、凸透鏡中心、光幕中心在同一高度；
3、調整燭焰、光屏到凸透鏡的距離，使縮小、放大、等尺寸的圖像依次出現在光屏上；
4、確定圖像位置時，以觀察最清晰的圖像為準；
5、正確觀察實像；
6、實驗結束后，整理設備。
實驗微課
練習

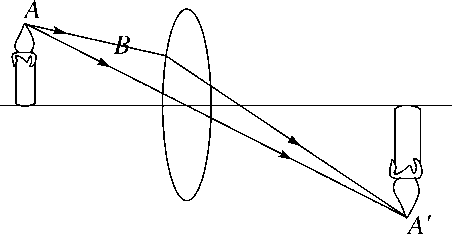

在“探索凸透鏡成像規律”的實驗中，一位同事的實驗如圖A所示：
(1) 為了使蠟燭的圖像位于光屏的中央，應將光屏調整到（選擇“向上”或“向下”）。
(2) 如果凸透鏡的焦距為10cm，蠟燭放置在距離凸透鏡15cm的位置，調整另一左邊的光屏位置，得到清晰的蠟燭火焰，倒置，（選擇“放大”、“縮小”或“等尺寸”）（填寫“真實”或“虛擬”）圖像；
(3) 一組在實驗中改進了圖A中的裝置，將蠟燭換成LED燈，將燈屏換成帶方塊的燈屏，如圖B所示。
①用LED燈代替蠟燭的優點是
②用柵格光幕代替光幕的優點是
參考答案及分析
【分析】
試卷分析： (1)探索凸透鏡成像實驗時，將蠟燭、凸透鏡、光幕依次放在桌子上。 兩者在同一條直線上，兩者的中心大致在同一高度，這樣光屏上就會出現圖像。 中心。
(2)凸透鏡成像時，f<u<2f，形成倒置放大的虛像。
(3)用LED燈代替蠟燭進行觀察； 用網格光屏代替光屏，比較圖像和物體的大小關系。
【分析】
(1) 蠟燭、凸透鏡和光屏的中心應大致在同一高度。 從圖A看凸透鏡成像規律視頻實驗，光幕偏低，應將光幕向上調；
(2) 若凸透鏡的焦距為10cm，將蠟燭放置在距離凸透鏡15cm處，滿足f<u<2f，另一左邊的光屏位置可以為調整得到清晰、倒置、放大的蠟燭火焰虛像；
(3) ①用LED燈代替蠟燭的優點：實驗現象更顯著，易于觀察，減少污染等；
②用柵格光幕代替光幕的優點：比較圖像的大小。
所以答案是：（1）降低； (2) 放大； 真實的; (3)①實驗現象較明顯； ②便于比較圖像的大小。
