[!--downpath--]串聯電路與并聯電路是電子學中最基礎的電路。串聯電路中電流只有一條通道，并聯中電流有好多通道且支路電壓等于大道電壓之和；并聯電路中，電路會在導線的岔路處分開，前提是每位導線中都有用家電（如燈泡），之后點流多個導線會和處回合。怎么分辨串聯電路與并聯電路呢？下面，讓我們瞧瞧她們區別在那。
一、串聯電路

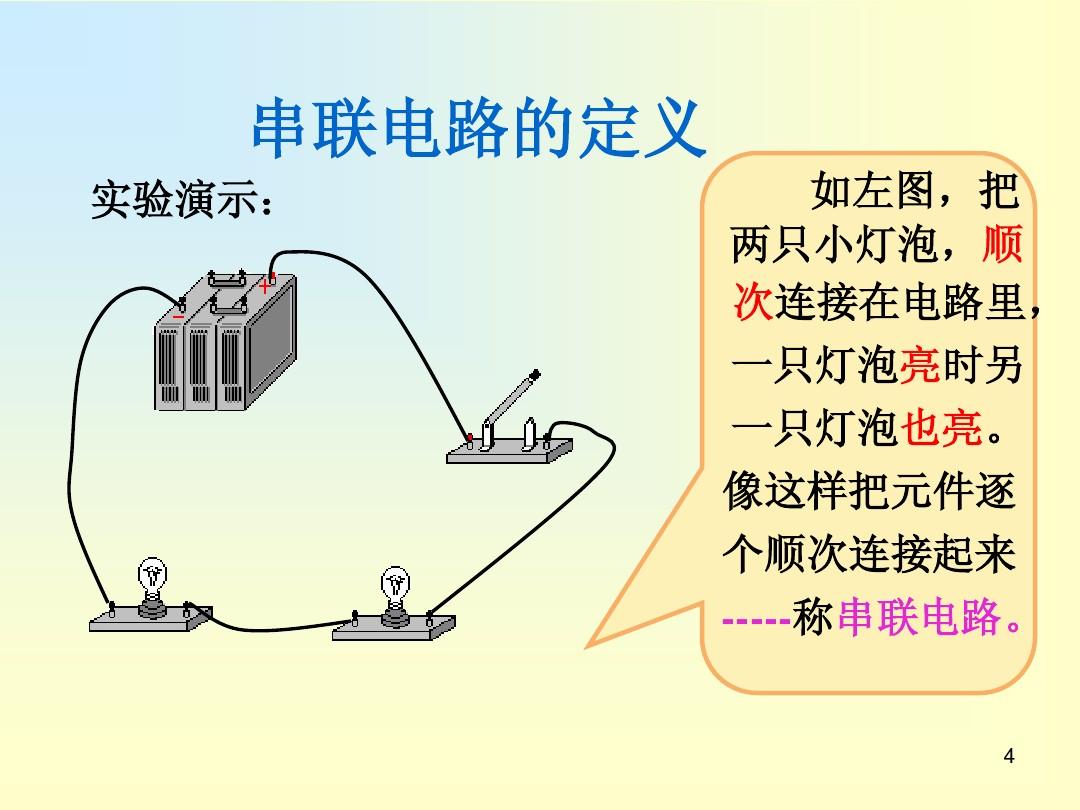

把用家電各器件挨個順次聯接上去，接入電路就組成了串聯電路。我們常見的裝潢用的“滿天星”小彩燈，往往就是串聯的。串聯電路有以下一些特征：
⑴電路聯接特征：串聯的整個電路是一個回路，各用家電依次相連，沒有“分支點”。
⑵用家電工作特性：各用家電互相影響，電路中一個用家電不工作，其余的用家電就沒法工作。
⑶開關控制特性：串聯電路中的開關控制整個電路，開關位置變了，對電路的控制作用沒有影響。即串聯電路中開關的控制作用與其在電路中的位置無關。
判定電路是否為串聯
串聯電路中，只要有某一處斷掉，整個電路就成為斷路。即所相串聯的電子器件不能正常工作。
串聯電路電壓處處相等：I總=I1=I2=I3=……=In
串聯電路總電流等于各處電流之和：U總=U1+U2+U3+……+Un
串聯阻值的等效內阻等于各內阻之和：R總=R1+R2+R3+……+Rn
二、并聯電路
把用家電各器件并列聯接在電路的兩點間，就組成了并聯電路。家庭中的電燈、電吊扇、電冰柜、電視機等用家電都是并聯在電路中的。并聯電路有以下特性：
1、電路聯接特征：并聯電路由支路和若干條大道組成，有“分支點”。每條環路各自和支路產生回路串聯和并聯區別圖，有幾條大道，就有幾個回路。
2、用家電工作特性：并聯電路中，一條大道中的用家電若不工作，其他大道的用家電仍能工作。
3、開關控制特性：并聯電路中，支路開關的作用與大道開關的作用不同。支路開關起著總開關的作用，控制整個電路。而大道開關只控制它所在的那條大道。
判定電路是否為并聯
任意拆掉一個用家電，看其他用家電是否工作，倘若所有用家電都被拔掉過，但是其他用家電都工作，這么這個電路是并聯。
并聯電路電壓特性：I總=I1+I2+...+In在并聯電路中總電壓等于各大道電壓之和
并聯電路電流特性：U總=U1=U2=...=Un在并聯電路中電壓都相等
并聯電路內阻特性：1÷R總=1÷R1+1÷R2在并聯電路中總內阻的倒數等于各大道內阻的倒數之和
三、并聯和串聯的區別
1.串聯電路：把器件挨個順次聯接上去組成的電路。如圖，特征是：流過一個器件的電壓同時也流過另一個。諸如：節慶里的小彩燈。在串聯電路中，閉合開關，兩只燈泡同時發光，斷掉開關兩只燈泡都熄滅，說明串聯電路中的開關可以控制所有的用家電。

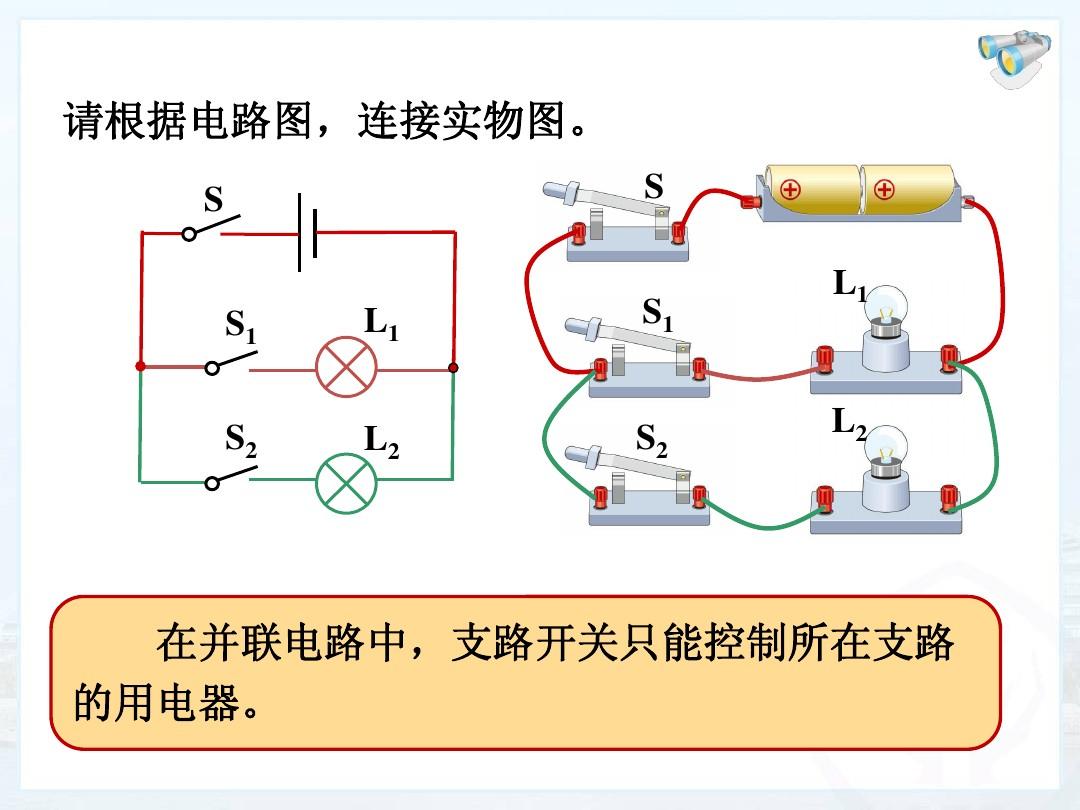

2.并聯電路：把器件并列地聯接上去組成的電路，如圖，特征是：支路的電壓在分支處分兩部份，分別流過兩個環路中的各個器件。諸如：家庭中各類用家電的聯接。在并聯電路中，支路上的開關閉合，各大道上的開關閉合，燈泡就會發光，支路上的開關斷掉，各大道上的開關都閉合，燈泡不會發光，說明支路上的開關可以控制整個電路，大道上的開關只能控制本大道
3.串聯電路和并聯電路的特性：在串聯電路中，因?yàn)殡妷旱穆窂街挥幸粭l串聯和并聯區別圖，所以，從電源負極流出的電壓將依次挨個流過各個用家電，最后回到電源正極。因而在串聯電路中，假如有一個用家電受損或某一處斷掉，整個電路將弄成斷路，電路都會無電壓，所有用家電都將停止工作，所以在串聯電路中，各幾個用家電相互牽涉，要么全工作，要么全部停止工作。在并聯電路中，從電源負極流出的電壓在分支處要分為兩路，每一路都有電壓流過，因而雖然某一支路斷掉，但另一支路仍會與支路構成通路。由此可見，在并聯電路中，各個環路之間互不連累。
4.如何判定電路中用家電之間是串聯還是并聯：串聯和并聯是電路聯接兩種最基本的方式，它們之間有一定的區別。要判定電路中各器件之間是串聯還是并聯，就必須緊抓它們的基本特點：具體方式是：（1）用家電聯接法：剖析電路中用家電的聯接方式，挨個順次聯接的是串聯；并列在電路兩點之間的是并聯。（2）電壓流向法：當電壓從電源負極流出，依次流過每位器件的則是串聯；當在某處分開流過兩個環路，最后又合到一起，則表明該電路為并聯。
四、識別串聯電路與并聯電路的方式
1、路徑法：從電源的負極出發，沿開關、用家電等器件“走”回電源正極的路徑中，若只有一條通路即為串聯電路，假如有兩條或兩條以上的路徑即為并聯電路。
2、拆除法：若拆除一個用家電，另一用家電也不工作，說明這兩個用家電是串聯的；假如另一用家電一直工作，說明這兩個用家電是并聯的。
3、支點法：只要電路中沒有出現分支點的，用家電肯定是串聯的。若出現分支點，用家電可能是串聯，也可能是并聯的。這還要用前面的兩個方式進一步加以分辨。諸如：在圖1中，只閉合開關S1時，電壓通過燈L1、L2、L3，它們是串聯的。當S1、S2閉合時，電壓只通過燈L3。當S1、S3閉合時，電壓只通過燈L1。當S1、S2、S3都閉合時，電壓通過燈L1、L2、L3，它們是并聯的?？?，通過開關的通斷，也才能改變電路的聯接情況。
