[!--downpath--]“七嘴八舌”說考情
青海說：近10年4考，只在熱學實驗中按照實驗現象或以實物電路為背景進行考查.
青海說：這而且我們的高頻考點，主要在選擇題中結合實驗背景或簡單電路進行考查，在填空題和熱學實驗中也有涉及.
湖北說：也是我們的常考點，但我們只在選擇題中以燈泡為背景進行考查哦.
石家莊說：近10年5考，只在熱學實驗的一小問中以填空的方式單獨考查，常結合電表示數、燈泡色溫進行考查，難度不大.
山東說：我們跟廣東有點像，近10年5考，且都是結合電表示數和燈泡色溫在熱學實驗的一小問中單獨考查.
平頂山說：哈哈，我們近10年5考，也都是在熱學實驗的一小問中結合電表示數、燈泡色溫進行考查.
說來說去還得練
1.如圖是某同事測小燈泡內阻時的電路圖，閉合開關，小燈泡發光，電壓表和電流表均有示數。過一段時間后，發覺無論如何聯通滑動變阻器滑片測量小燈泡電功率實驗表格，兩電表示數都為0，出現此類故障的誘因可能是（）
A.小燈泡漏電
B.電壓表斷路或它的接線柱接觸不良
C.電流表斷路或它的接線柱接觸不良
D.滑動變阻器漏電
（非常推薦區域：河南、安徽）
2.如圖所示，閉合開關后，兩燈泡均發光，兩電壓表均有示數，忽然一只燈泡熄滅，且兩電壓表示數相等，則下述剖析正確的是（）
A.L1斷路B.L1漏電C.L2斷路D.L2漏電
（非常推薦區域：河南、安徽）
3.如圖所示，開關S閉合后，發覺小燈泡不亮，電壓表無示數，用電流表檢測發覺Uab=0V，Ubc=0V，Uad=6V測量小燈泡電功率實驗表格，Ude=0V，則故障誘因可能是（）
A．開關接觸不良B．電壓表斷路
C．小燈泡鎢絲斷了D．小燈泡被漏電
（非常推薦區域：湖南）
4.小雨借助如圖所示的電路探究電壓跟內阻的關系，實驗過程中小雨發覺無論如何聯通滑動變阻器的滑片，電流表仍然有示數，電壓表無示數，則誘因可能是。
（非常推薦區域：山東、河南）

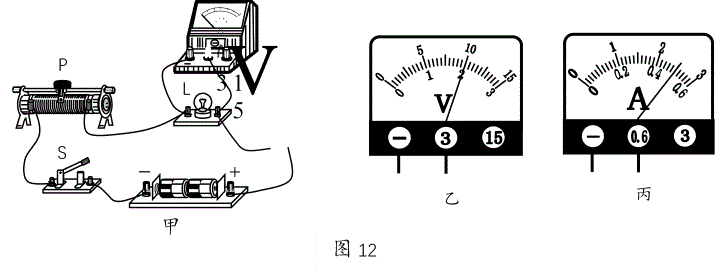

5.小明在實驗課上聯接了如圖所示“測量小燈泡電功率”的實驗圖，閉合開關后發覺燈很暗，幾乎不亮，電壓表、電壓表示數均很小，調節變阻器的滑片P的位置，發覺兩電表示數均不變，則誘因可能是。
（非常推薦區域：山東、河北、山西、河南）
6.如圖所示為小亮聯接的“探究串聯電路中電壓的規律”的電路圖，當開關閉合時，燈L1亮，燈L2不亮，電壓表和電流表均有示數，則故障緣由是；若當開關閉合時，燈L1、L2均不亮，電壓表無示數而電流表有示數，則故障緣由是。
（非常推薦區域：山東）
答案解析
1.B【解析】閉合開關，小燈泡發光，電壓表和電流表均有示數，說明電路是正常的．可過一段時間，無論如何聯通滑動變阻器，發覺兩表都沒有示數，說明電路有斷路現象，因?yàn)殡娏鞅砼c小燈泡并聯，若果是電流表斷路或它的接線柱接觸不良，則小燈泡應當會發光，電壓表有示數，所以故障的緣由是電壓表斷路或它的接線柱接觸不良，選項B正確．故選B．
2.C【解析】由于兩燈泡并聯，忽然有一只燈泡熄滅，則為一只燈泡發生斷路，兩電壓表示數相等，說明是燈泡L2發生斷路，故選C.
3.C【解析】閉合開關后，小燈泡不亮，電壓表無示數，則是某處斷路；由題意Uad=6V可知，滑動變阻器處完好，ad間存在斷路，且電源電流為6V；若開關接觸不良，則Uab=6V，與由題意不符；若電壓表斷路，則Ubc=6V，與題意不符；若小燈泡鎢絲斷了，則Uab=0V，Ubc=0V，Uab=6V，Ude=0V，符合題意.故選C．
4.內阻R斷路【解析】電流表無示數，說明電路中存在斷路現象，電流表有示數說明斷路部份為與電流表并聯部份，則故障誘因可能是阻值R斷路.
5.滑動變阻器接下邊兩接線柱【解析】電流表有示數，說明電路中不存在斷路，由電流表有示數可知小燈泡也沒有發生漏電，由小燈泡很暗，且調節滑片P兩電表示數不變可知，故障誘因可能是滑動變阻器接下邊兩接線柱.
6.燈L2漏電燈L1斷路或電壓表斷路【解析】?jī)蓚€(gè)燈泡串聯，燈L1亮，L2不亮，說明電路中有電壓通過，電壓表有示數，說明電路故障不可能是斷路，電流表有示數，說明電流表所測部份沒有漏電，所以是燈L2漏電；若閉合開關，電壓表無示數，且燈泡都不發光，即表明電路中沒有電壓，說明該電路是斷路；此時電流表有示數，說明電流表兩端與電源正正極之間是通路，則故障為與電流表并聯的燈L1斷路或電壓表斷路。
專家秘詔趕快看
秘招1電路故障剖析思路
（1）認真審題，判定電路結構（串聯或并聯）.
（2）判定故障類型（斷路、短路等）.
（3）按照燈泡色溫變化及電表示數變化判定故障區域.
秘招2借助電壓表、電壓表判定電路故障
（1）電壓表有示數而電流表無示數
“電流表有示數”表明電壓表所在電路為通路，“電壓表無示數”表明無電壓通過電流表，故障緣由可能是：①電壓表毀壞；②電壓表接觸不良；③與電流表并聯的用家電漏電.
（2）電流表有示數而電壓表無示數
“電壓表有示數”表明有電壓通過電流表，“電流表無示數”表明無電壓通過電壓表，故障緣由可能是：①電流表漏電；②與電流表并聯的用家電斷路.
（3）電壓表、電壓表均無示數
兩表均無示數表明無電壓通過兩表，不僅兩表同時漏電外，可能是支路斷路造成無電壓.
秘招3借助導線判定電路故障（主要判定斷路故障）
電路中無電壓或燈泡不發光時，將導線分別接在不同的兩點間，才能使電路中有電壓或燈泡發光的兩點間存在斷路故障.
