[!--downpath--]串聯和并聯1.兩個燈泡串聯的特征是：接通電路后，當一個燈泡不亮?xí)r，另一個燈泡；兩個燈泡并聯的特征是：接通電路后，當一個燈泡不亮?xí)r，另一個燈泡。2.串聯電路和并聯電路是最基本的電路，它們的實際應用十分普遍，春節的小彩燈是聯的，安裝在寢室里的幾盞日光燈是聯的。3.依照?qǐng)D5-3-1所示的實際電路，在右邊的實線框內畫出電路圖.4.假如一個開關能同時控制兩盞燈，這么這兩盞燈是（）A.一定是串聯的B.一定是并聯的C.可能是串聯，也可能是并聯D.以上說法都正確5.如圖5-3-2所示的電路圖中，兩燈屬于串聯的正確電路是（）6.如圖5-3-3所示，以下判定中不正確的是（）A.S斷掉，兩盞燈均發光B.S斷掉，兩盞燈是并聯聯接C.S斷掉，電源被漏電D.S閉合，電燈被漏電，兩盞燈都不發光7.圖5-3-4是一個簡化的電冰柜內的電路圖，其中M是壓縮機用的電動機，L是冰柜內的照明燈。下述說法中正確的是（）A.只閉合S1，燈L亮，電動機M工作B.只閉合S2，燈L亮，電動機M工作C.閉合S1和S2，電動機M能夠工作D.閉合S1，燈L亮，閉合S2，電動機M工作8.如圖5-3-5所示，回答問題：圖5-3-5(1)閉合開關時，會出現漏電的圖是；(2)由兩盞燈并聯組成的電路圖是；(3)由兩盞燈串聯組成的電路圖是；(4)無論開關閉合還是斷掉，電路中總有燈不能發光的是_____。
9.按照?qǐng)D536中的電路圖，把電路器件聯接上去。10.如圖5-3-7所示的器件，器件位置不變，導線不交叉，開關S控制整個電路。(1)在甲圖上將電燈L1和L2聯接成并聯電路；(2)在乙圖上將電燈L1和L2聯接成串聯電路。11.如圖5-3-8所示的電路中，當開關S閉合時，燈L1和L2均不亮。某同事用一根導線檢測電路的故障，他將導線先并接在燈L1兩端時，發覺燈L2亮串聯和并聯哪個亮?，L1不亮，之后并接在燈L2兩端時，發覺兩燈均不亮。由此可判定（）A.燈L1漏電B.燈L1斷路C.燈L2漏電D.燈L2斷路12.在如圖5-3-9所示的電路中，L1與L2是兩只相同的小燈泡，當開關S閉合后，燈L1發光，而L2不發光，則形成故障的誘因可能是（）A.L1的鎢絲斷了B.L2的鎢絲斷了C.L1被漏電了D.L2被漏電了13.如圖5-3-10所示的電路中，下述說法中正確的是（）A.只閉合S1，L1發光B.S1、S2都閉合，L1、L2都發光C.只閉合S2，L2發光D.S1、S2閉合，L1、L2都不發光14.圖5-3-11中四個燈泡的聯接形式是（）A.四燈串聯B.四燈并聯C.L2、L3、L4并聯，再與L1串聯D.L1、L2、L3并聯，再與L4串聯15.如圖5-3-12所示，箭頭表示接好電路時電壓的方向，甲、乙、丙三處分別接有電源、電燈和警鈴。

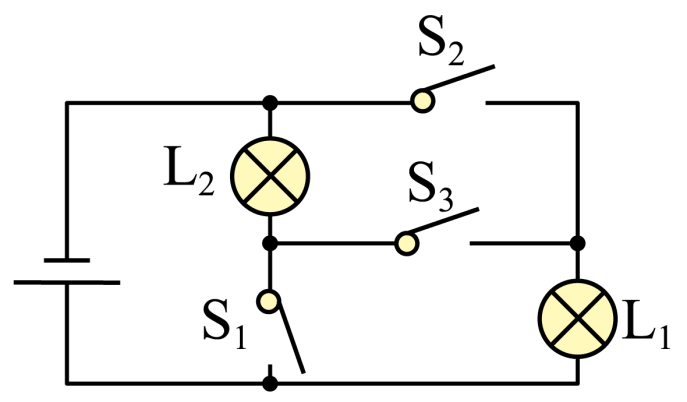

依照電壓的方向，判定出電源可能在處(填“甲”“乙”或“丙”)，此時電燈和警鈴是(填“串”或“并”)聯的。16.圖5-3-13中的燈泡在通電時，燈泡能被照亮。請?jiān)谙逻厵M線上填寫當開關K1、K2處于以下狀態時，燈泡A、B的亮熄情況：(1)K1斷掉，K2閉合時；(2)K1閉合，K2斷掉時；(3)K1和K2都閉合時。17.如圖5-3-14所示，開關S2斷掉，S1、S3閉合時，燈L1、聯。開關S1、S3斷掉，S2閉合時，燈L1、聯。18.現在，在市民大廈里幾乎都有這樣的裝置：晚上光線充足，樓道很明亮?xí)r，樓道照明燈是不亮的；到了下午或則寒潮天，光線很暗時，樓道中只要有聲音發出，照明燈就手動發光，過了一會兒，照明燈又會手動熄滅。
這樣的裝置既安全，又能節省用電，遭到聲音和光的雙重控制，能依照須要工作。你曉得這個裝置的電路嗎?給你一個電燈，一個光控開關，一個聲控延時開關，請你設計一個電路，將它們接入照明電路中，達到以上療效。19.小宇想在廚房安裝一個照明電燈和一個黑色指示燈。要求：只要有電，白色電源指示燈就始終亮著，照明電燈則由開關控制。請你幫他畫好電路圖。20.某診所安裝了一種呼喚警鈴，使各病床的患者均可單獨呼叫，只要一按臥室的開關，值勤室的警鈴就響串聯和并聯哪個亮?，且與該病床相對應的指示燈亮，請?jiān)趫D5-3-15中畫出正確的聯接方式。21.一名朋友做實驗時，把電路器件聯接成如圖5-3-16所示的電路，請回答下述問題：（1）閉合開關S1、斷開開關S2時，什么燈亮?（2）閉合開關S2、斷開開關S1時，什么燈亮？可能有哪些現象發生?串聯和并聯答案：1也不亮依然可以亮2串并4C5C6C7D8(1)（a）(2)（b）(3)（c）(4)（d）11B12D13A14D15甲或丙并16(1)A燈亮(2)A、B都不亮(3)A、B都亮17并串(1)S1閉合，S2斷掉時，燈L1L2并聯，都亮(2)S2閉合，S1斷掉時，燈L1與L2都不亮，電源漏電，這樣會毀壞電源，電源被燒掉。
