[!--downpath--]一、剩余電壓與零序電壓的區別
為了避免人身間接觸電以及配電線路因為各類緣由而遭損毀，導致火警等車禍，保證設備和線路的熱穩定性，我國現行的電氣設計、施工等有關規范都提出了在低壓配電線路中需設置接地故障保護。在國家標準－95《低壓配電設計規范》第4.4.10條明晰強調了采用接地故障保護的兩種方式：零序電壓保護與剩余電壓保護（又名短路電壓保護）。這兩種電壓保護的基本工作原理相同，但使用范圍、安裝等要求卻有所不同）。
零序電壓保護具體應用可在單相線路上各裝1個電壓互感器（C.T），或讓單相導線一起穿過零序C.T，也可在中性線N上安裝1個零序C.T，借助這種C.T來測量單相的電壓矢量和，即零序電壓I0，IA+IB＋IC=I0，當線路上所接的單相負荷完全平衡時（無接地故障，且不考慮線路、電器設備的泄露電壓），I0=0；當線路上所接的單相負荷不平衡，則I0=IN，此時的零序電壓為不平衡電壓IN；

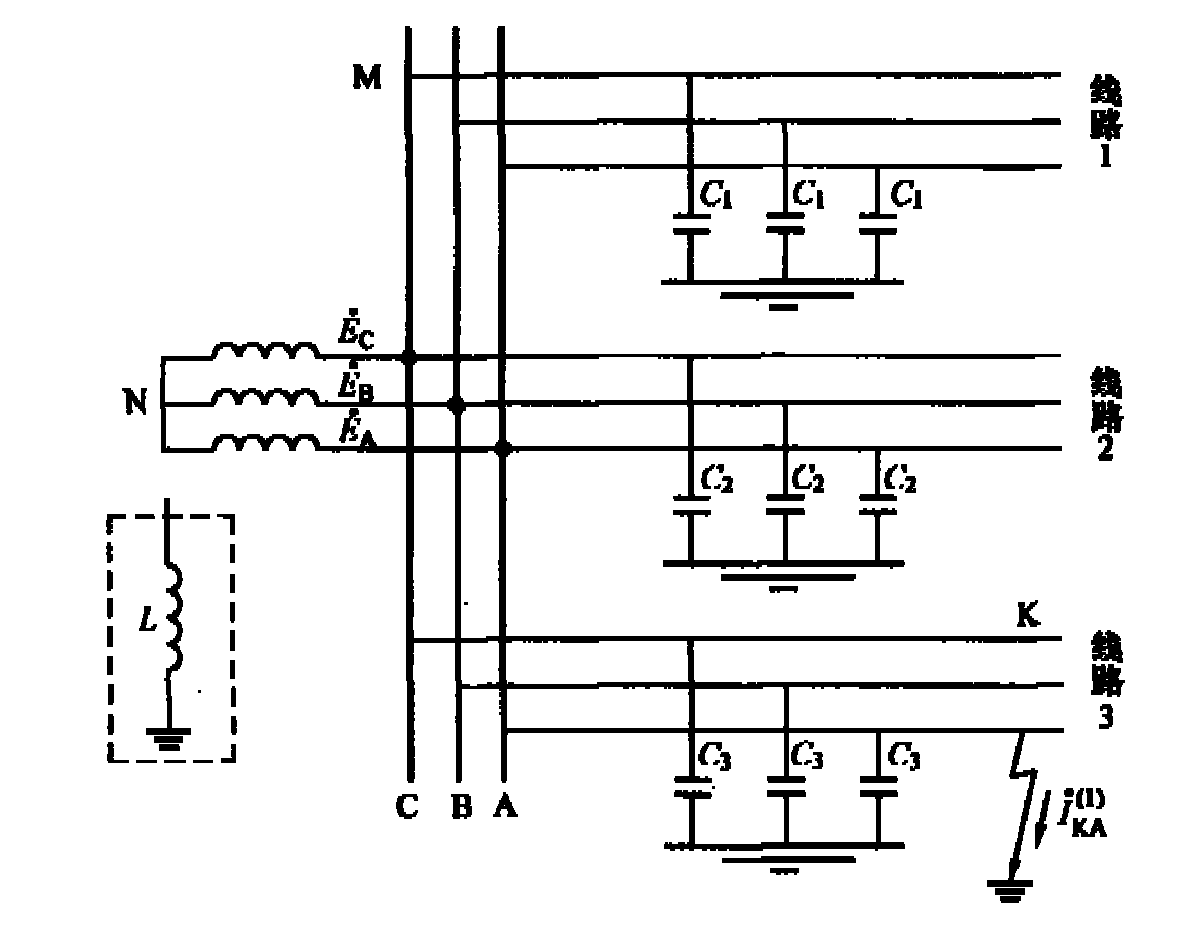

當某一相發生接地故障時，必然形成1個三相接地故障電壓Id，此時測量到的零序電壓I0=IN+Id，是單相不平衡電壓與三相接地電壓的矢量和。
剩余電壓保護的具體做法是在被測的單相導線路上與中性N上各裝1個C.T泄露電流過大的原因，或讓單相導線與N線一起穿過1個零序C.T，得到單相導線與中性線N的電壓矢量和IA＋IB＋IC＋IN，當設有發生三相接地故障時，無論單相負荷平衡與否，則此矢量和為零（嚴格講為線路與設備的正常泄露電壓）；當發生某1相接地故障時，故障電壓中會通過保護線PE及與地相關連的金屬預制構件，即IA＋IB＋IC＋IN≠0，此時數值為接地故障電壓Id加正常泄露電壓。
從以上剖析可看出，零序電壓保護和剩余電壓保護二者的基本原理都是基于基爾霍夫電壓定理：流入電路中任一節點的復電壓的代數和等于零，即ΣI=0，而且都用零序C.T作為采樣器件。
在線路與家電設備正常情況下，各相電壓的矢量和等于零（對零序電壓保護假設不考慮不平衡電壓），為此，零序C.T的二次側定子無訊號輸出（零序電壓保護時逃過不平衡電壓），執行器件不動作。當發生接地故障是地，各相電壓的矢量和不為零，故障電壓的零序C.T的環型鐵芯中形成磁路，零序C.T的二次側感應電流使執行器件動作，推動電抗裝置泄露電流過大的原因，切換供電網路，達到接地故障保護的目的。
二、剩余電壓互感器接法
以單相四線制為例，如圖所示，這是剩余電壓動作保護器單相四線制電路接線圖。正常時，I1+I2+L+I=0（矢量和），剩余電壓動作保護器不動作。當設備發生短路或人身觸電時，Il+I2+IN+IN≠0（矢量和），剩余電壓動作保護器才會動作，因而切斷電源。
類似，三相電路接線和單相三線制電路接線接法也是一樣，注意PE線不能穿過剩余電壓互感器。
三、零序電壓互感器接法
零序電壓互感器的作用是檢測零序電壓是否過流。假如低壓配電系統中發生三相或兩相接地故障，故障電壓會通過PE線或工作接地回到電源變壓器。
為了測出這部份接地故障電壓，PE線或工作接地引上線必須先通過零序電壓互感器，隨即接至變壓器。假如變壓中性點直接接地，這么接地故障電壓都會直接通過工作接地回到電源變壓器，而不通過零序電壓互感器，零序電壓互感器就難以測出是否過流。
如右圖是零序電壓互感器錯誤接法，若按此接法，只有基極碰地時，零序電壓互感器才動作；若集電極碰PE線，故障電壓就從PE線回到變壓器，并不通過零序電壓互感器的鐵心，為此二次側中不會感應出電壓，零序電壓互感器不動作，就喪失了安裝零序電壓互感器的作用。
零序電壓互感器的正確接法如圖1（a）所示。在這些接法下，當集電極碰地或碰PE線，零序電壓互感器都能動作；當單相電壓不平衡超過容許值時，不平衡電壓將通過N線使零序電壓互感器真正起到過電壓保護的作用。
假如須要零序電壓互感器在短路超過容許值時動作，而在單相不平衡時不動作，可按圖1（b）接法接零序電壓互感器。單相不平衡時，不平衡電壓在N線流過，但不通過零序電壓互感器，故零序電壓互感器不會動作。
對TN-C系統，零序電壓互感器的接法見圖1（c）。不管基極碰地，還是碰PEN線，只要短路電壓或單相不平衡電壓超過容許值，零序電壓互感器就動作。
