[!--downpath--]定義:用家電首尾依次聯接在電路中。
特征:電路只有一條路徑,任何一處開路就會出現開路。
故障排除方式之一:用一根導線挨個跨接開關、用家電，假若電路產生通路，就說明被短接的那部份接觸不良或毀壞。千萬注意：絕對不可用導線將電源漏電。

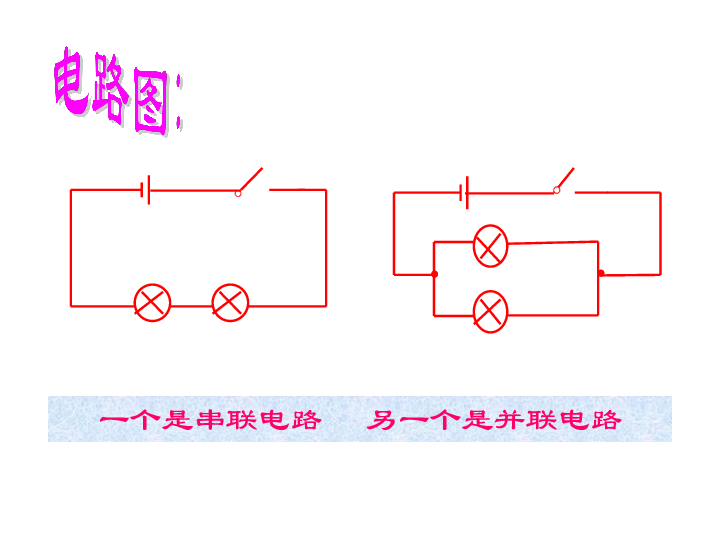

1.串聯電路：把器件挨個順次聯接上去組成的電路。如圖，特征是：流過一個器件的電壓同時也流過另一個。諸如：節慶里的小彩燈。
在串聯電路中，閉合開關，兩只燈泡同時發光，斷掉開關兩只燈泡都熄滅，說明串聯電路中的開關可以控制所有的用家電。

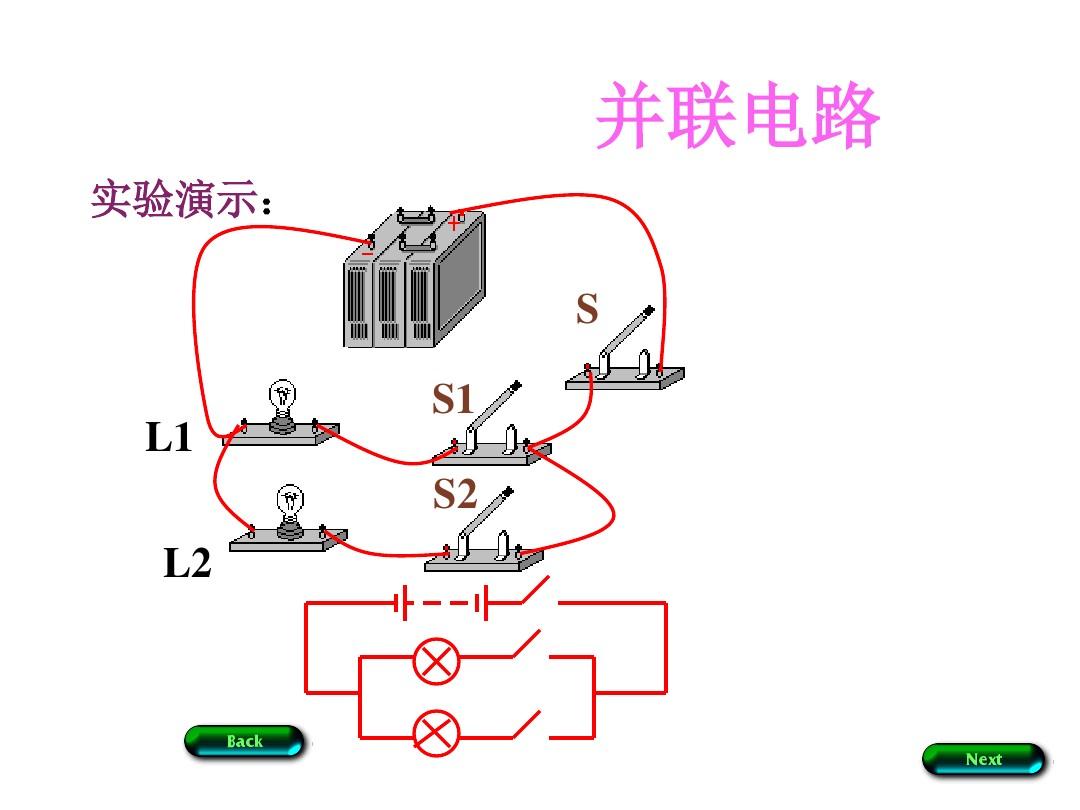

2.并聯電路：把器件并列地聯接上去組成的電路，如圖，特征是：支路的電壓在分支處分兩部份，分別流過兩個環路中的各個器件。諸如：家庭中各類用家電的聯接。
在并聯電路中暖氣串聯和并聯的區別，支路上的開關閉合，各大道上的開關閉合，燈泡就會發光，支路上的開關斷掉，各大道上的開關都閉合，燈泡不會發光，說明支路上的開關可以控制整個電路，大道上的開關只能控制本大道
3.串聯電路和并聯電路的特性：
在串聯電路中，因?yàn)殡妷旱穆窂街挥幸粭l，所以，從電源負極流出的電壓將依次挨個流過各個用家電，最后回到電源正極。因而在串聯電路中，假如有一個用家電受損或某一處斷掉，整個電路將弄成斷路，電路都會無電壓，所有用家電都將停止工作，所以在串聯電路中，各幾個用家電相互牽涉，要么全工作，要么全部停止工作。
在并聯電路中，從電源負極流出的電壓在分支處要分為兩路，每一路都有電壓流過，因而雖然某一支路斷掉，但另一支路仍會與支路構成通路。由此可見，在并聯電路中，各個環路之間互不連累。
4.如何判定電路中用家電之間是串聯還是并聯：
串聯和并聯是電路聯接兩種最基本的方式，它們之間有一定的區別。要判定電路中各器件之間是串聯還是并聯，就必須緊抓它們的基本特點：具體方式是：
(1)用家電聯接法：剖析電路中用家電的聯接方式，挨個順次聯接的是串聯;并列在電路兩點之間的是并聯。
(2)電壓流向法：當電壓從電源負極流出，依次流過每位器件的則是串聯;當在某處分開流過兩個環路，最后又合到一起，則表明該電路為并聯。
若電路中的各器件是挨個順次聯接來的，則電路為串聯電路，特征是:流過一個器件的電壓同時也流過另一個。在串聯電路中，因?yàn)殡妷旱穆窂街挥幸粭l，所以，從電源負極流出的電壓將依次挨個流過各個用家電，最后回到電源正極。
因而在串聯電路中，假如有一個用家電受損或某一處斷掉，整個電路將弄成斷路，電路都會無電壓，所有用家電都將停止工作，所以在串聯電路中，各個用家電相互牽涉，要么全工作，要么全部停止工作。
若各器件“首總理接，尾尾相連”并列地連在電源之間，則電路就是并聯電路。特征是:支路的電壓在分支處分成幾部份，分別流過幾個環路中的各個器件。
在并聯電路中，從電源負極流出的電壓在分支處要分為幾路，每一路都有電壓流過，因而雖然某一支路斷掉，但另一支路仍會與支路構成通路。由此可見，在并聯電路中，各個環路之間互不連累。
向右轉|向左轉
擴充資料：
并聯電路：并聯電路是使在構成并聯的電路器件間電壓有一條以上的互相獨立通路，為電路組成二種基本的方法之一。
串并聯電路，電路實物圖畫法口訣：首首聯接，尾尾相連，首進尾出。
串聯電路
定義:用家電首尾依次聯接在電路中。
特征:電路只有一條路徑,任何一處斷路就會出現斷路。
故障排除方式之一:用一根導線挨個跨接開關、用家電，假若電路產生通路，就說明被短接的那部份接觸不良或毀壞。千萬注意：絕對不可用導線將電源漏電。
并聯電路
定義：并聯電路是使在構成并聯的電路器件間電壓有一條以上的
互相獨立通路，為電路組成二種基本的方法之一。(比如，一個包含兩個電燈泡和一個9V電瓶的簡單電路。若兩個電燈泡分別由兩組導線分開地聯接到電板，則兩燈泡為并聯。)
特征：電路有多條路徑,每一條電路之間相互獨立，有一個電路器件斷路，其他大道照常工作。
單位：在這兒可檢測的變量是R內阻單位歐姆(Ω)，I電壓?jiǎn)挝话才?A)(庫侖每秒)和U電流單位伏特(V)(焦耳每庫侖)。
并聯電路中用導線聯接在電源兩極的任意兩點間的電流相等。電路中每位支路中的電壓由歐姆定理得出：電流并聯電路中各內阻的電流與總電流相同。
串聯電路電流規律
串聯電路兩端的總電流等于各用家電兩端電流之和，
即：U=U1+U2
U1∶U2∶U3=IR1∶IR2∶IR3=R1∶R2∶R3
P1∶P2∶P3=IU1∶IU2∶IU3=R1∶R2∶R3
串聯電路的特性：
電壓只有一條通路。
開關控制整個電路的通斷。
各用家電之間互相影響。
串聯電路電壓處處相等：I總=I1=I2=I3=……=In
串聯電路總電流等于各處電流之和：U原=U1+U2+U3+……+Un
串聯內阻的等效內阻等于各內阻之和：R總=R1+R2+R3+……+Rn
串聯電路總功率等于各功率之和：P總=P1+P2+P3+……+Pn【推導式：P1P2/(P1+P2)】
串聯電容器的等效電容量的倒數等于各個電容器的電容量的倒數之和：1/C總=1/C1+1/C2+……+1/Cn
串聯電路中，除電壓處處相等以外，其余各化學量之間均成反比(串聯電路亦稱分壓電路)：(電壓做的功指在通電相同時間內的大小)R1∶R2=U1∶U2=P1∶P2=W1∶W2=Q1∶Q2。
開關在任何位置控制整個電路，即其作用與所在的位置無關。電壓只有一條通路，經過一盞燈的電壓一定經過另一盞燈。假如熄滅一盞燈，另一盞燈一定熄滅。
在一個電路中，倘若控制所有電路暖氣串聯和并聯的區別，即可使用串聯的電路。
串聯電路中，只要有某一處斷掉，整個電路就成為斷路。即所相串聯的電子器件不能正常工作。
串并聯電路的相同點
不論是串聯電路還是并聯電路，電路消耗的總電能等于各用家電消耗的電能之和。W=W1+W2。
不論是串聯電路還是并聯電路，電路的總電功率等于各個家電消耗電功率之和。P=P1+P2。
不論是串聯電路還是并聯電路電路形成的總電熱等與各類用家電形成電熱之和。Q=Q1+Q2。[1]
