第三節 檢測小燈泡的電功率
1、在“測小燈泡的電功率”實驗中，電源電流為6V（不可調），小燈泡的額定電流為2.5V，內阻約為8Ω，電阻為值在運行過程中發生變化。 有一個滑動變阻器R1“10Ω1A”和“20Ω1.5A”和幾根電線；
(1)小紅選擇合適的滑動變阻器，按圖A連接電路，請用筆畫代替導線完成電路連接。
(2)小紅接通電路后，合上開關，調整滑動變阻器的滑塊。 小燈泡正常點亮?xí)r，電壓指示如圖B所示，小燈泡功率為0.7W。
(3)利用現有設備檢測小燈泡兩端電流為1.5V時的電功率，小紅在原電路的基礎上，再串入一個滑動變阻器，調節電流至 1.5V。
2、在“測量小燈泡功率”的實驗中，小燈泡上標有“2.5V”。
(1)接通電路時，應斷開開關測量電功率實驗視頻，將滑動變阻器的滑動片移至最大阻值。
(2)A組小伙伴接通電路后，合上開關，發現小燈泡不亮，電壓表沒有讀數，但電流表有讀數。 電路故障可能是小燈泡壞了（填“短路”或“斷路”）。
(3) B組連接的電路如圖A所示，其中一根線接錯了。 請?jiān)阱e(cuò)誤的電線上標記“X”并將其連接到正確的位置。
(4)B組小伙伴正確接好電路后，先測量小燈泡兩端電流為2V時的電功率。 燈光正常時，電壓表示如圖B所示，此時電路中電壓為0.3A，小燈泡額定功率為0.75W，小燈泡電阻為8.3Ω Ω 常亮?xí)r。 (保留一位小數)

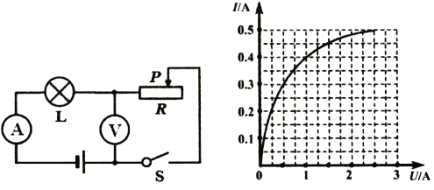

3、小華在做“測量小燈泡的電功率”的實驗。 實驗室有以下設備：電源（電流恒定在6V），小燈泡（額定電流為2.5V，鎢絲內阻約10Ω），電流表，電壓表，開關一個，一個規格為R1“10Ω1A”和R2“50Ω0.5A”的滑動變阻器，幾根導線。
(1)小華設計了圖A所示的電路，她應該選擇一個大小為R2的滑動變阻器(填“R1”或“R2”)。
(2) 排除故障后，聯通滑動變阻器的滑塊位置不一，小燈泡UI圖像如圖B，小燈泡額定功率為0.625W。
(3)從圖B發現燈泡內阻發生變化，影響變化的主要因素是鎢絲內阻隨溫度下降(鎢絲溫度變化)而減小。
(4)小花某次調節時，接入電路的滑動變阻器阻值減小△R1，小燈泡內阻變化△R2，則△R1小于（填“大于” ”、“等于”或“小于”）△R2。
(5)同組的小敏在測量小燈泡的額定功率時選擇了圖C所示的設備，其中供電電流為常數U，已知R的阻值。
①合上開關S、S2，調整滑動變阻器的滑塊，使電壓表讀數為；
②合上開關S、S1測量電功率實驗視頻，保持滑動變阻器滑片位置不變，記錄電壓表指示為I；
③小燈泡額定功率的表達式為：P量=2.5V×(I-。（用已知量符號表示）
參考答案
1. (1) 如圖 (2) 0.75 (3) 將另一個滑動變阻器串聯到電路中，調節電流為1.5V
2、（1）切斷最大電阻（2）開路（3）如圖（4）右0.30.758.3
3. (1) R2 (2) 0.625 (3) 鎢絲內阻隨溫度下降而減小（鎢絲溫度變化） (4) 大 (5) ①S2
②S1保持滑動變阻器滑動位置不變③P量=2.5V×(1－
