[!--downpath--]中試控股技術研究院魯工為您講解：便攜式直流內阻檢測儀（10A電科院）

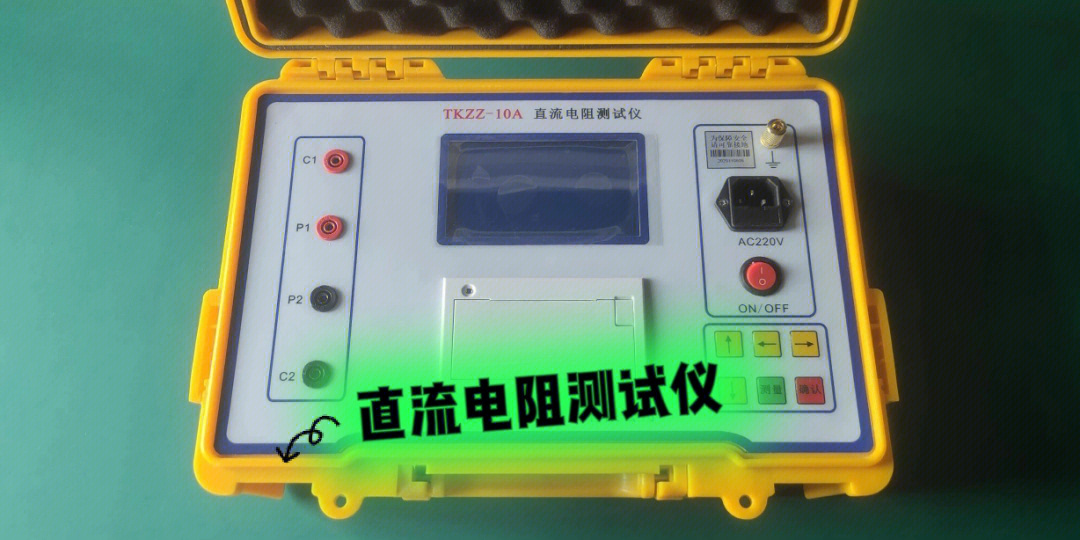

ZSBZC-10A變壓器直流內阻測試儀
參考標準：-2006
簡易看懂：ZSBZC-10A變壓器直流內阻測試儀可以做哪些?
變壓器直流內阻測試儀：是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門防治性試驗的必測項目，能有效發覺變壓器線圈的選料、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。本儀器采用全新電源技術，具有容積小、重量輕、輸出電壓大等特性。
中試控股源于1986年?30多年專業制造?國家電網.北方電網.新疆電網.入選合格供應商
ZSBZC-10A變壓器直流內阻測試儀概述
變壓器直流內阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門防治性試驗的必測項目。
可以檢測定子接頭的點焊質量和定子有無匝間漏電，可以測量電流分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有破裂，多股導線并繞是否有斷股等情況。
為了滿足變壓器直流內阻快速檢測的須要，我公司研發的ZSBZC-10A變壓器直流內阻測試儀。該儀器采用全新電源技術，具有容積小、重量輕、輸出電壓大、重復性好、抗干擾能力強、保護功能健全等特性。
整機由高速單片機控制，手動化程度高，具有手動放電和放電報案功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速檢測。
ZSBZC-10A變壓器直流內阻測試儀功能特性
1、儀器可以使用安卓手機或平板，關注陌陌公眾號，下載專用APP，通過專用軟件全程控制儀器，測試數據儲存上傳，便捷查閱。
2、儀器最高輸出電流24V，以便高電阻時選擇更大的測試電壓，提升測試速率
3、儀器采用全新電源技術，電壓檔位多，檢測范圍寬，可依照負載手動選擇電壓，適宜中大型變壓器和電流互感器的直流內阻檢測。
4、具有反電勢沖擊，測試過程中斷線以及斷電，電源過熱等多種保護功能，能可靠保護反電勢對儀器的沖擊，并同步響聲報案。
5、具有銅鋁材質的任意氣溫換算功能，觸摸輸入任意定子體溫以及換算體溫。
6、智能功率管理技術，儀器副總作在最小功率狀態，有效節能，降低發熱。
7、七寸高色溫觸摸彩色液晶，強光下顯示清晰，全觸屏操作，中英文自由切換。
8、儀器自帶萬年長達鐘和掉電儲存，可儲存1000組測試數據，可隨時查閱。
9、儀器有藍牙通信，RS232通信和USB插口，用于計算機通信以及U盤數據儲存。
10、自帶面板式微型復印機，可漢化復印檢測結果。
ZSBZC-10A變壓器直流內阻測試儀參數
10A檔0～0.5Ω
5A檔2mΩ～1Ω
5mA檔30Ω～20kΩ
確切度±(0.2%RD+0.05%FS)
小碼率0.1μΩ
顯示大屏幕彩色液晶顯示屏，陽光下可清晰顯示
工作電源直流：外置12.6V/2.2AH鋰電池（專用電源適配器）
輸出電壓
阻值(內阻阻值切換)
1A檔30mΩ～6Ω
300mA檔100mΩ～20Ω
100mA檔300mΩ～60Ω
依據IEC及國家有關標準規定：為了滿足變壓器直流內阻檢測的須要，本公司借助自身技術優勢新開發研發了一款直流內阻測試儀。整機由單片機控制，手動完成自檢、數據處理、顯示等功能電阻的測量儀器是什么，還具有手動放電和放電音箱報案指示等功能。
10A變壓器直流內阻測試儀：三相電源輸入，內部數字合成單相標準正弦波訊號源，通過高保真功率放大器電阻的測量儀器是什么，形成單相測試電源（失真度大于0.1%、對稱度優于0.05%）輸出，測試結果具有更好的等效性，不會出現組別錯判等現象。
中試控股10A變壓器直流內阻測試儀適用于變壓器、互感器、電抗器、發電機、電機等感性試品，也可用于檢測開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品的檢測。
中試控股弘揚“精細制造，精耕技術”產出10A變壓器直流內阻測試儀優質產品才能在市場中博得用戶信賴,樹立中試控股新形象打下了堅實的根底。
直流內阻測試儀常見問題測試時檢測無電壓輸出，測試回路有開路故障或被測設備開路，直流內阻測試儀嚴禁在測試中測試開路狀態。
1.內阻檢測：
ZSBZC-10A直流內阻測試儀儀器開機或按復位鍵后，步入
初始狀態(1)。使光標表針指向“電阻檢測”，按“確定”鍵步入狀態(2)，顯示電壓選擇列表。中試控股不同電壓檔的檢測范圍見下表,可參考選擇,手動檔可達到技術指標中對應機型所列的整個檢測范圍,手動選擇電壓的原則是盡量使用較大的電壓。使光標指向所須要的輸出電壓，按“確定”鍵步入狀態(3)，顯示變化的充電電壓和檢測時間，#是設備編號,用戶可任意輸入更改,MN表示該被測設備檢測次數,充電完成后手動顯示內阻值，此時每按一次“確定”鍵則存儲一次檢測結果,檢測次數MN加1。按“取消”或“復位”鍵退出內阻檢測，步入狀態(4)，顯示正在放電。放電結束后，手動回到初始狀態(1)，完成一次內阻檢測。兆歐表,絕緣內阻測試儀是為了了解,評估電氣設備的絕緣性能而使用的一種試驗類型.兆歐表,絕緣內阻測試儀適用于檢測各類水泵,線纜,變壓器,和其它電氣設備
2.參數設置
參數設置即輸入設備編號
輸入設備編號有助于數據分辨及顯存數據的查找，在初始狀態(1)，使光標表針指向“參數設置”，按“確定”鍵步入狀態(5)，提示輸入新設備編號，此時按“▲”或“▼”鍵可使當前輸入位從‘0’到‘9’，再從‘A’到‘Z’循環顯示，按“?”鍵輸入下一位，按“取消”鍵取消當前輸入位，直到退出輸入狀態，輸入字符不能超過6個,中試控股輸入完畢按“確定”鍵回到狀態(5),顯示新輸入設備編號。輸入新設備編號后,被測設備檢測序號手動置1。
3.顯存操作：
在初始狀態(1)，將光標移至“查看顯存”按“確定”鍵步入狀態(6)，顯示當前儲存器記錄總量及操作提示，此時按“▲”或“▼”鍵可步入狀態(8)，按時間次序查看儲存器記錄內容，表示該記錄設備編號，MN表示該設備第MN個阻值值，同時按“▲”和“▼”鍵將消除儲存器全部數據，按“取消”或“復位”鍵退出顯存操作返回狀態(1)。儲存器多可儲存250次檢測結果，超過250次之后老的記錄將被覆蓋。儲存器內容在斷電條件下可常年保持不遺失。
4.ZSBZC-10A直流內阻測試儀外置電板及充電
當外置電瓶電流不足時儀器不能正常顯示和工作，須要充電，只需將儀器交流電源接到220V交流電源即可，不用打開儀器工作電源，儀器有充電指示，充電時指示燈顯示綠色，當電瓶飽含時內部充電電路手動關掉，指示燈顯示紅色。對于3A型儀器，電瓶飽含后可在大電壓下連續工作約2小時。
直流內阻測試儀原理
直流內阻測試儀是變壓器在交接，整修和改變其分接開關后必不可少的試驗項目。ZSBZC-10A直流內阻測試儀原理其實其也可以測試互感器等線圈的阻值。
直流內阻測試儀原理（如右圖）是中試控股采用的典型的四線檢測法，這區別于萬用表的雙線法。四線法的優點就是可以去除線阻干擾，提升檢測精度。并且現代工藝和技術下的直流內阻測試儀，中試控股采用的是先進的程控恒流源，其可以給外部負載施加一個恒定的高精度電壓。提升了儀器獲得的數據精?確度，增強最后實際內阻的精度。而這種都是非直流內阻測試儀所不具備的，而不采用恒流源的內阻檢測儀器，會由于負載的降低，其最后儀器所獲得的電壓等數據會有一定的偏差，這種偏差會影響到最終的測試結果。
