通常常用單相交流電動機接線架上都引出6個接線柱，當電動機標牌上標為Y形接法時，D6、D4、D5相聯接，D1~D3接電源；為△形接法時，D6與D1聯接，D4與D2聯接，D5與D3聯接，之后D1~D3接電源。可參見圖1所示聯接方式聯接。
圖1單相交流電動機Y形和△形接線方式
2．單相吹風機接線
有部份單相吹風機有6個接線端子，接線方式如圖2所示。采用△形接法應接入220V單相交流電源，采用Y形接法應接入380V單相交流電源。通常3英寸、3．5英寸、4英寸、4．5英寸的機型按此法接。其他吹風機應按其標牌上所標的接法聯接。
圖2單相吹風機六個引出端子接線方式
3．三相電容運轉電動機接線
三相電動機接線方式好多，假若不按要求接線，才會有燒毀電動機的可能。因而在接線時，一定要認清標牌上標明的接線方式。
圖247為型三相電容運轉電動機接線方式。其功率為60W，電容選用耐壓500V、容量為4μF的產品。圖3(a)為正轉接線，圖3(b)為反轉接線。
圖型三相電容運轉電動機接線方式
4．三相電容運轉電動機接線
圖-4型三相電容運轉電動機接線方式
圖4是JX07A-4型三相電容運轉電動機接線方式。電動機功率為60W，用220V/50Hz交流電源、電流為0．5A。它的怠速為每分鐘1400轉。電容選用耐壓400~500V、容量8μF的產品。圖4(a)為正轉接線，圖4(b)為反轉接線。
5．三相吹風機接線
圖5三相吹風機四個引出端子接線方式
有的三相吹風機引出4個接線端子，接線方式如圖5所示。采用并連接法應接入110V交流電源，采用串連接法應接入220V交流電源。
6．系列電動機接線
目前，Y系列電動機被廣泛應用。Y系列電動機具有容積小、外形美觀、節電等優點。它的接線方法有兩種：一種為△形，它的接線端子W2與U1相連，U2與V1相連，V2與W1相連，之后接電源；另一種為Y形，接線端子W2、U2、V2相聯接，其余3個接線端子U1、V1、W1接電源。接線見圖6。
圖系列電動機接線方式
目前，銑床的工作燈、行燈都采用低壓變壓器提供36V安全電流，因為家具在使用中常常聯通，極易發生漏電故障，導致繼電器熔斷甚至燒毀變壓器。假如使用36V大型中間熔斷器或36V交流接觸器做變壓器的通斷開關，可防止燒毀變壓器。線路如圖7所示。
圖7低壓變壓器漏電保護線路
工作原理：閉合S后，按下按鍵SB1，變壓器得電輸出36V低電流，致使熔斷器或交流接觸器KA銜鐵。放松按鍵SB1后，KA自鎖觸點使KA保持銜鐵，繼續給變壓器接通電源。假如變壓器次級發生漏電故障，熔斷器線圈電流為零，此時KA便失電釋放，將變壓器電源斷掉，保護變壓器不被破壞。
8．雙速電動機2Y/2Y接線方式
圖8所示是2Y/2Y電動機雙速轉子線組的引出線接線方式。
按圖8(a)聯接是一種怠速，按圖8(b)聯接得到另一種怠速。
圖8雙速電動機2Y/2Y接線方式
9．直流電磁鐵快速退磁線路
直流電磁鐵停水后，因有剩磁存在，有時會導致不良后果。因而，必須設法去除剩磁。圖9中，YA是直流電磁鐵線圈，KM是控制YA啟停的接觸器。KM銜鐵時，YA通電電樞；KM復位時，YA斷直流電，并進行快速退磁。
快速退磁的工作原理是：直流電磁鐵斷電后，交流電源通過橋式檢波器和YA向電容C充電，隨著電容C兩端電流的不斷下降，充電電壓越來越小，而通過YA的電壓又是交變的，因而使電磁鐵快速退磁。電容C的容量要按照電磁鐵的實際情況現場試驗決定。R為放電內阻。
圖9直流電磁鐵快速退磁線路
10．避免剎車電磁鐵延時釋放線路
采用交流電磁鐵剎車的單相異步電動機有時會因剎車電磁鐵延時釋放，導致剎車失靈。導致電磁鐵延時釋放的緣由是接觸器的主回路電源雖被切斷，但電動機因為剩磁存在，轉子定子形成感應電動勢加在交流電磁鐵上，使電磁鐵不會立刻釋放。解決方式很簡單，只要在交流電磁鐵線圈上串入一個交流接觸器常開觸點，致使斷掉電動機電源的同時斷掉電磁鐵與電動機定子線圈，即可使電磁鐵立刻釋放。線路參見圖10。
線路中YA為剎車電磁鐵，在通電后，剎車解除；在斷電后，YA立刻剎車。
圖10避免剎車電磁鐵延時釋放線路
11．他勵直流電動機失磁保護線路
他勵直流電動機電樞電路假如斷掉，會造成電動機超速，形成嚴重不良后果，因而須要進行失磁保護。
在電樞電路內，串聯一個欠電壓熔斷器KI，其常開觸點接在控制電路中。當電樞電壓消失或減少到設定值時，KI釋放，KI常開觸點斷掉，切斷電動機定子電源，使電動機停轉，進而防止超速現象發生，見圖11。
圖11他勵直流電動機失磁保護線路
12．缺輔助觸點的交流接觸器應急接線
當交流接觸器的輔助觸點受損難以修補而又急需使用時，采用圖12中所示的接線方式，可滿足應急使用要求。按下SB1，交流接觸器KM銜鐵。放松按鍵SB1后，KM的觸點兼作自鎖觸點，使接觸器自鎖，因而KM仍保持銜鐵。圖中SB2為停止按紐，在停止時，按動SB2的時間要長一點。否則，手握住按鍵后，接觸器又合閘，使電動機繼續運行。這是由于電源電流雖被切斷，但因為慣性的作用，電動機定子一直轉動串聯開關的接線方法，其轉子定子會形成感應電動勢，一旦停止按紐很快復位，感應電動勢直接加在接觸器線圈上，使其再度合閘，電動機繼續運轉。接觸器線圈電流為380V時，可按圖12(a)所示接線；接觸器線圈電流為220V時，可按圖12(b)接線。圖12(a)的接線還有缺陷，即在電動機停轉時，其引出線及電動機帶電，使修理不大安全。為此，這些線路只能在應急時采用，并在修理電動機時，應斷掉控制電動機的總電源開關QS，這一點應非常注意。
圖12缺輔助觸點的交流接觸器應急接線
13．加密的電動機控制線路
圖13加密的電動機控制線路
為避免誤操作電氣設備，并避免非操作人員啟動個別設備開關按鍵，可采用加密的電動機控制線路，如圖13所示。操作時，首先按下SB1按鍵，確認無誤后，再同時按下加密按鍵SB3，這樣控制回路就能接通，KM線圈能夠合閘，電動機M能夠轉動上去。而非操作人員不知其中加密按鍵(加密按鍵裝在隱蔽處)，故不能操作此設備開關。
14．交流接觸器低電流啟動線路
當供電電流在交流接觸器吸引線圈額定電流的85%以下時，啟動接觸器吸合將跳動不止，不能可靠合閘，在交流接觸器的控制回路中串聯一只檢波管，改為直流啟動交流運行，就可以防止上述問題。交流接觸器低電流啟動線路如圖14所示。按下按鍵SB1，經晶閘管VD半波檢波的直流電流加在交流接觸器KM線圈上，KM銜鐵。其輔助觸點將晶閘管VD短接，交流接觸器投入交流運行。
圖14交流接觸器低電流啟動線路
由于啟動電壓較大，所以這些線路只適用于操作不頻繁的場合。線路中，VD應選用耐壓小于700V的三極管，電壓要按照交流接觸器線圈電壓而定。
15．HF-4-81系列發電機控制線路
圖15HF-4-81系列發電機控制線路
HF-4-81系列發電機控制線路如圖15所示，它與T2XV系列大型單相同步發電機配套。同步發電機的電樞系統采用電復合相復勵調壓。發電機端電流經線性檢波器L混頻，之后與發電機負荷電路中的電壓互感器5TA~7TA二次電流合成，經單相橋式檢波器檢波后，供發電機GS電樞手動調壓。
16．三相電容電動機線路
三相電容電動機啟動力矩大，啟動電壓小，功率質數高，廣泛應用于家用家電中，如電吊扇、洗衣機。為了易于修理安裝，現介紹這些電動機常用的接線方式。
圖16(a)為可逆控制線路，操縱開關S2，可改變電動機的轉向，該線路通常用于家用洗衣機上。
圖16(b)為帶輔助定子的接線線路，撩動開關S，可改變輔助定子的抽頭，即改變主定子的實際承受電流，因而改變電動機的怠速，此接線方式常用于電吊扇上。
圖16(c)為帶檢波器調速的電容電動機接線線路。因為檢波器定子(其在線路中起到降糖作用)的串入，調節檢波器定子的串入量，即可改變怠速。這些方式目前廣泛應用在家用電電扇線路中。在啟動電動機時通常先撥到“1”擋上，即為高擋，這時檢波器不接入線路，使電動機在全壓下啟動，之后再撥“2”擋或任何擋來調節電動機怠速。
圖16三相電容電動機線路
17．混凝土攪拌機線路
錐型JZ350型攪拌機線路如圖17所示，工作原理是當把水泥、砂子、石子配好料后，操作人員按下按鍵2SBF后，2KMF接觸器線圈得電合閘，使上料卷揚電動機2M正轉，料斗送料起升。當升到一定高度后，料斗擋鐵碰撞行程開關1SQ和2SQ，使2KMF斷電釋放。這時料斗已升到預定位置，把料手動倒到攪拌機內，并手動停止上升。此時操作人員按下增長按鍵2SBR時串聯開關的接線方法，卷揚系統推動料斗升高，待回升到其料口與地面平齊時，擋鐵碰撞行程開關3SQ，使2KMR接觸器斷電釋放，手動停止增長，為上次上料做好打算，這時攪拌機料已備好，操作人員再按下3SB1，3KM接觸器得電合閘，使供熱抽水泵電動機3M運轉，向攪拌機內供熱，與此同時，時間熔斷器KT得鉗工作，待供熱與原料成比列后(供熱時間由KT時間熔斷器調整確定，依據原料與水的配比確定)，KT動作延時結束，因而使3KM手動釋放，供熱停止。加鹽完畢即可施行攪拌。按下1SBF正轉按鍵，1KMF得電合閘，1M正轉攪拌，攪拌完畢后按下1SB停止按鍵即可停止。出料時，按下1SBR按鍵，1M反轉即可把混凝土泥漿手動攪拌下來。之后按下1SB，接觸器1KMR斷電釋放，1M停轉，出料停止。
圖17混凝土攪拌機線路
18．自制實用的絕緣監測器
圖18所示是自制的絕緣檢查器線路，它既可用作線路絕緣監視，又可替代兆歐表檢測馬達、測家電的絕緣內阻。當合上隔離開關QS，在相電流作用下，整個定子和接地殼體之間的泄露電壓流過絕緣層和內阻R1、R2。假如絕緣內阻合乎標準(即絕緣內阻值小于0．5MΩ)，則泄露電壓很小時，在R2上的電壓降大于氖泡的燃起電流，Ne不亮；當任意兩相或單相同時對殼體的絕緣內阻增加時，泄露電壓大增，使氖泡Ne燃起，因而可判斷絕緣不合格。
圖18自制實用的絕緣檢查器
19．單相異步電動機改為三相運行線路
假如只有三相電源和單相異步電動機供使用，可采用并聯電容的方式使單相異步電動機改為三相運行。
如圖19所示：圖(a)為Y形接法電動機聯接方式，圖(b)為△形接法電動機聯接方式。為了增強啟動力矩，將啟動電容CQ在啟動時接入線路中，在啟動完畢后退出。
工作電容CG容量的估算公式
CG=1950I/Ucosφ(μF)
式中：I為電動機額定電壓；U為三相電源電流；cosφ為電動機的功率質數。當估算出工作電容后，啟動電容選用工作電容的1~4倍。
圖19單相異步電動機改為三相運行線路
20．熱熔斷器校準臺
熱熔斷器在常年通電過程中易出現熱老化現象，使其動作特點改變。要保持特點的一致性和穩定性，一個最重要的舉措就是對熱熔斷器進行定期校準。
熱熔斷器校準臺如圖20所示，它主要由調壓器TV、降壓變壓器T、電位器RP、410型微秒表等器件組成。
單相雙金屬片(熱熔斷器FR)應串聯上去，接入試驗回路。校準前，先檢測熱熔斷器的刻度電壓與電動機的額定電壓是否相符。之后給熱熔斷器通以1．05IN(額定電壓，通過調整RP實現)電壓，檢測其同步性，即單相雙金屬片是否同時接觸。如不同步，則用平口鉗掐住雙金屬片與支架焊接處，來調整同步性。
同步性調好后，首先做啟動試驗，給熱熔斷器FR通以6IN的電壓，它在5s內不應動作；其次做運行試驗，給FR通以1.05IN電壓，使熱熔斷器加熱到穩定熱態，過30min后，漸漸地調節RP，使FR動作，再稍往回旋一點，使FR觸點斷掉；再將試驗電壓提升到1．2IN，此時FR應在20min內動作。這樣，熱熔斷器的整定校準方告結束。
調整校準時應注意以下兩點：①不容許用鑷子鉗彎雙金屬片，以免影響保護的穩定；②校驗聯接導線應有足夠的截面積，以免影響動作時間。
圖20熱熔斷器校準臺
21．絕緣耐壓測試儀線路
這些絕緣耐壓測試儀可測家具，將待測家具與A、B兩接線柱接好，按下按鍵SB1，中間熔斷器KA1得電并自鎖；之后將調壓器VT(1∶10，輸出0~250V)調至需測的電流值，如需調到1500V則將VT調到電流表指示150V(同理，作2000V耐壓時，調到電流表指示200V)，經時間熔斷器KT延時后，電源手動切斷，見圖21。
若被測物絕緣擊穿，電壓即迅速降低，過電壓熔斷器KI動作，KA2得電動作并自鎖，KA1失電，KA1的常開觸點切斷主回路電源，蜂鳴器HA發出響聲，按下SB2后電路全部關斷。應用操作這些儀器時，要非常注意人身安全，工作通電時，高壓測試區嚴禁人緊靠。
圖21絕緣耐壓測試儀線路
22．用一根導線傳遞聯絡訊號線路
圖22用一根導線傳遞聯絡訊號線路
在個別生產過程中，須要兩地的生產人員能傳遞簡單的信息，以協調工作。圖22所示是用一根導線傳遞聯絡訊號線路。兩地中各有一只雙擲開關控制訊號燈聯絡，訊號燈分別裝在兩地，一地一個。當甲地向乙地發聯絡訊號時，撩動開關S1，乙地的指示燈亮，待乙地完成甲地所指示的任務后，乙地可把開關撥至“聯絡”位置，通知甲地工作已完成。
23．用單線向控制室發訊號線路
圖23所示線路可使甲乙兩地都能向總控制室發聯絡訊號。當甲地向總控制室發訊號時，按下按鍵SB1，控制室的警鈴告警。同理當乙地向總控制室發訊號時按下SB2即可。甲乙兩地訊號可用訊號鈴聲的時間長短或次數分辨。
圖23用單線向控制室發訊號線路
24．借助熱熔斷器制做限家電線路
熱熔斷器多用于電動機過流保護，但在一些集體用電單位或用電場所也可作為限家電。

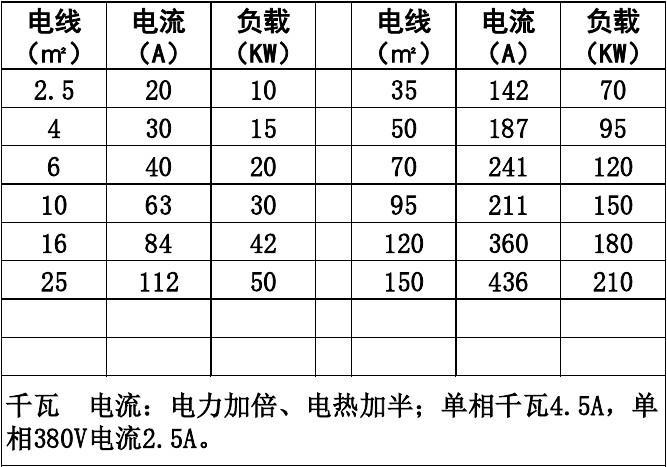

具體制做方式如圖24所示。熱熔斷器自動復位時，需將熱熔斷器復位螺母旋出。選用熱熔斷器的額定電壓和用戶總的額定電壓一致。
圖24借助熱熔斷器制做限家電線路
25．兩種自裝交流電源缺相指示器
用內阻、電容、氖泡可組成一大型電源缺相指示器。當電源按順缺相L1、L2、L3接入時，氖燈就亮；按逆缺相L2、L1、L3接入時則氖燈不亮。線路如圖25(a)所示。
第二種方式是：用一只2μF、耐壓為500V的電容和兩只相同功率(220V/60W)的白熾燈泡，便可弄成一個交流電源缺相指示器，見圖25(b)。
圖25兩種自裝交流電源缺相指示器
工作原理：因為電容混頻，改變了其中一相的相位差，作用到HL1和HL2上的矢量電流不等，其規律是L2相矢量電流小于L3相矢量電流。故按圖25(b)聯接后，電容接電源L1相，這么可知燈泡光線較強的一端是L2相，光線弱的一端則為L3相。
26．測定電動機單相定子頭尾的兩種方式
在電動機6根引出線標記未能確認時，我們可借助交流電源和燈泡檢測電動機單相定子的頭尾端，以免將定子接錯。
圖26測定電動機單相定子頭尾的兩種方式
用交流電源和燈泡確定電動機單相定子的方式是：首先用36V低壓燈做試燈，分出電動機每一相線圈的兩個線端，之后將兩相線圈串接后通入220V電源，剩下的一相線圈兩端接36V的燈泡線路通入電源后，燈泡泛白，說明所串聯的兩相是頭尾相接；燈泡不亮，說明是頭頭相接，如圖26(a)所示。之后將測出的兩相線圈頭尾做一標記，再按此方式將其中一相與原先接燈泡的一相線圈串聯，另一相聯接燈泡，再按同樣道理判定，電動機單相定子的頭尾就很容易分辨下來了。
另一種方式是用萬用表測定電動機單相定子頭尾，首先用萬用表檢測出電動機6個接線端哪兩個線端為同一相，之后將萬用表的直流毫安擋撥到最小一擋，并將基極接到單相定子的某一組兩端，而電瓶正正極接到另一相的兩個線端上。如圖26(b)所示，當開關S閉合頓時，如指針擺向小于零，則說明電瓶正極所接的線端與萬用表負極基極所接的線端是同極性的(均可覺得是頭)。依這種推，便可測出另外兩相的頭和尾。
27．用麥克風、燈泡組成簡易測線通斷器
圖27(a)、(b)是最簡便的線路通斷檢查器。當測得導線通路時，燈泡會發光，音箱在通斷瞬時會發響；當線路斷路時，麥克風不響，燈泡不亮。這些方式簡單易行，特別適宜初學鉗工制做工具儀表或替代萬用表做檢測，其優點是攜帶便捷。
圖27用麥克風、燈泡組成簡易測線通斷器
28．一種簡易檢測導線通斷的接線方式
圖28所示是一感應測電筆線路。它可便捷地測出導線的斷芯位置。在拿來測導線斷芯位置時，在導線一端接上220V的電源地線，之后用感應測電筆的探頭載流子緊靠被測導線，并沿線聯通。假如發光晶閘管在聯通中忽然熄滅，這么此處便是導線斷芯位置。
圖28一種簡易檢測導線通斷的接線方式
29．用行燈變壓器升壓或降糖一法
圖29用行燈變壓器升壓或降糖一法
在個別地方，因網絡電流常年較低或則是因為夜晚用電量降低，網絡電流下降，一些家電不能正常工作或損毀，借助行燈變壓器升壓或降糖可滿足須要，見圖29。
采用此法應注意兩點：一是在接線前必須把行燈變壓器次級一端與外殼的連接線(保護接地線)拆除；二是要注意行燈變壓器的初、次級定子的電壓都不能超過各自的額定電壓值。
30．檢測二極管一簡法
借助圖30所示的簡便方式可檢測二極管的優劣。當開關S斷掉時燈泡不亮，而當開關S閉合后燈泡泛白，說明二極管能導通工作，否則二極管就是壞的。此方式對通常二極管均能測試，燈泡選用1．5V小電珠燈泡。
圖30檢測二極管一簡法
31．用電焊機干燥電動機線路
假如電動機發霉，而容積又較大，很不容易拆下放到烤箱內干燥。可將電焊機低壓電通入電動機單相定子，用電壓升溫干燥電動機。此方式適用于干燥20~60kW的電動機，電焊機的容量應按照電動機容量而選用。通入電動機定子線圈的電壓可由電焊機來調節，但在烘干時應注意通入電動機的電壓不能超過電動機本身額定電壓太多，而且注意觀察電動機和電焊機氣溫都不能升得偏低。線路參見圖31。
圖31用電焊機干燥電動機線路
32．變壓器漏電干燥法
把變壓器的右側定子漏電，另左側用自耦變壓器施加電流，使變壓器定子內流過額定電壓，借助定子銅損(I2R)形成的熱量來加熱變壓器，可達到干燥變壓器的目的，如圖32所示。本方式簡便實用，干燥升溫快。但需用自耦變壓器容量也較大，通常比被干燥變壓器的容量大10%以上。另外此法也容易形成局部過熱，但是耗電量較大，所以，通常只適用于被干燥變壓器容量不大的情況下。為了安全起見，通常都從變壓器低壓側施加電流，而把高壓側短接。對三定子變壓器，只能把其中一個定子接電源，另一個漏電接地，而第三個定子要開路。使用漏電干燥法應注意觀察漏電側的電壓不能超過該側的額定電壓太多。
圖32變壓器漏電干燥法
33．巧用變壓器
有些地區的電流常高于220V；而有些地區的電流則低于220V；這么用現有的雙定子變壓器接成自耦變壓器來下降或增加電源電流；即能使額定電流為220V的用家電正常工作；如圖33所示。當開關S打在“升壓”位置時；變壓器相當于一個自耦變壓器；將電源電流下降6．3V；如將開關S打在“正常”位置時；負載是直接接到電源上；輸出電流仍為電源電流。圖中的黑圓點表示定子的同名端。假如將初、次級的連接線改為同名端相連；則輸出電流將增加6．3V。采用這些接法；負載電壓不得小于初、次級的額定電壓。網絡電流如常常比220V低(或高)30~40V；可選220V/36V的變壓器聯接。
圖33巧用變壓器
34．擴大三相自耦調壓器調節電流范圍線路
通常的三相自耦調壓器調壓范圍是0~250V。但有時須要低于250V的可調電流，這么按圖34接線，可以得到0~406V連續可調的輸出電流。當S打在“1”擋位置時，輸出電流為0~250V；將S打在“2”擋位置時，輸出電流為220~406V。
圖34擴大三相自耦調壓器調節電流范圍線路
35．三相、三相自耦調壓器的接線
三相自耦調壓器在鞋廠等應用極為廣泛。其接線線路如圖35(a)所示。
單相自耦調壓器的接線線路如圖35(b)所示，這些接觸式自耦調壓器為可調型，它可作為帶負載無級平滑調節電流用的用電設備。單相自耦調壓器是將3個三相自耦調壓器疊裝而成的，導輪同軸轉動，按Y形接法聯接。
圖35三相、三相自耦調壓器的接線
36．自制一種能清除感應電的驗電筆
在測驗單相交流電時，假若帶電的線路較長，雖然單相交流電缺一相電源，用通常的驗電筆測試也很難判別出是哪根電纜線過壓(由于線路較長，并行的線與線之間形成的電容容量減小，使不帶電的某一根電纜線形成感應電)。為了快速、準確地判定，可在通常的低壓驗電筆的氖泡上并聯一只小電容，這樣在測弱電時，電筆照常發光。而測得的是感應電時，感應電會通過電容再經過人體被大地吸收掉，所以電筆不發光。在自制這些驗電筆時應把電筆上串聯的保護內阻置于測電筆線路的最后端以保障安全，見圖36。
圖36自制一種能清除感應電的驗電筆
37．單電源變雙電源線路
在實際工作中，常常用電設備為雙電源，但是對稱。在手頭只有單電源的情況下，按圖37所示聯接，即可使其變為雙對稱電源使用。
圖37單電源變雙電源線路
38．一種限位器接線方式
車間安裝的行車、吊葫蘆的起重電動機上，常常需安裝保護限位裝置，在電動機通電后，防止人為操作失誤或接觸器觸點攣縮或鐵芯極面臟而不釋放導致超上限或超下限工作。為此，限位器在鞋廠和企業應用極為廣泛。這兒介紹一種常用限位器接線方式，這些限位器主要用于行車的上下電動機限位。當吊鉤低于限制位置時，它會使電動機手動斷掉電源。這些方式通常是斷掉主馬達電源線，而不是用控制線控制接觸器通斷電動機停止限位，其優點是萬一接觸器觸點熔在一起不能斷掉時，限位器同樣能起到保護限位的作用。其接線方式如圖38所示。
圖38一種限位器接線方式
39．交流電焊機通常接法
交流電焊機通常接法如圖39所示。當合上刀閘QS時，按下按鍵SB1，接觸器KM得電銜鐵；抬起按鍵SB1時，KM自鎖觸點自鎖，電焊機繼續得鉗工作。當按下SB2時，電焊機停止工作。
圖39交流電焊機通常接法
40．自制交直流兩用釬焊機
交流釬焊機加上一套硅檢波裝置，就可成為一臺交直流兩用釬焊機，見圖40。
電路中VD1~VD4為4只硅檢波晶閘管；R1~R4、C1~C4組成硅檢波元件的缺相保護電路；FR為過流熔斷器，保護硅檢波元件。當負載電壓超過額定值時，電壓互感器次級電壓相應降低，推動熔斷器FR動作，FR常閉觸點打開，接觸器KM釋放，觸點打開切斷電焊槍電源。硅檢波元件用0．25kW吊扇作水冷設備。圖中，C5為混頻電容，R5為泄放內阻。
圖40自制交直流兩用釬焊機
41．借助硅檢波元件鍍鎳線路
在鍍鎳過程中，經常借助硅檢波元件的調壓電路進行工作，其工作原理如圖41所示。當需進行工作時，按下按鍵SB1，接觸器KM1線圈通電，主回路中觸點閉合，線路輸出直流電流。與此同時，KM2也得電動作，接通風扇，對硅檢波元件以及調壓器吹冷風降溫。線路中KI為過流熔斷器。
圖41借助硅檢波元件鍍鎳線路
