[!--downpath--]好多同事覺得電磁爐修理非常困難，但事實果真如此嗎?No，小編覺得電磁爐修理的難度應該視故障類型而決定。倘若遭到電磁爐簡單故障，用戶大多可自行完成電磁爐修理工作。本文中，小編將為你們列出25種電磁爐修理實例，希望為你們提供一定程度的電磁爐修理參考。
1)型號：九陽JYC-21**XJYCP-21TD1VER：A/0
故障：斷續加熱
修理：拆機，依據經驗，直接檢測VR1可調(103)，電阻在100K左右不正常，順便查下3電流正常，3電容正常;取下可調檢查早已開路，更換VR1并調至原位置，試機正常。
2)九陽JYC----19BE5電磁爐斷續加熱修理
顯卡JYCP----19TK--P11測量大功率內阻正常，三個大電容正常，電流測量電路，浪涌測量電路正常，檢測可調內阻不正常，換一3K可調內阻裝機。試機檢測電壓值為正常。
3)雜牌電磁爐斷續加熱修理一例
型號：雜牌
故障：加熱慢功率偏低斷續加熱
修理：拆機，首先常規檢測：3電流正常，3電容正常;同步比較、電壓測量、浪涌抑制、高壓保護等檢查采樣大內阻正常。再查電壓電路，疑可調電位器(203)受損，在路檢測為40多K,取下檢測早已開路。更換電磁爐電流過大是什么原因，調整好整機電壓，試機恢復正常加熱。
4)九陽JYC-17BD電磁爐不加熱，不報案故障
九陽JYC-17BD電磁爐不加熱，不報案。通電復位后有'嘀’的一聲，顯示窗顯示0，之后按下邊板按鈕后各個功能鍵操作正常，吊扇正常運轉。就是不加熱，也不報案。開蓋檢修，無顯著異常。因機子比較老舊，先將板子用冷水加漂洗劑瀝干蒸熟。直觀看并無顯著受損件，大致量了下保險，IGBT管，諧振電容都無異常。后來細量驅動對管8050,8550無異常，最后測得
1.高壓脈沖內阻R37，R39變化，正室內阻是2W，330K的四色環內阻，經檢測變為360K，370K。
2.電流異常取樣內阻R38斷路，正室內阻是2W，820K的四色環內阻，經檢測斷路。
都更換后整機恢復正常。
5)電磁爐不加熱，不報案，又是康銅絲惹的禍
顯卡為TM-SI-01D-A。美的觸摸屏電磁爐，能開機顯示正常，但不加熱，不報案。修理過程如下：
顯卡太臟，先清洗烘干，趁熱檢測CPU的9腳和13腳(同步電流比較)16腳(電網電流測量)，17腳(電壓測量)。數據依次是9腳2.7V,13腳2.9V,16腳1.3V,17腳4.8V(檢測時我常串上100W燈泡進行電路保護，所得數據會與標準數據略偏小)。發覺17腳(電壓測量)電流異常(正常應為0V)，等電路板完全冷卻，再檢測17腳電流時電流增長至2.2V.。查電壓測量電路中R57(47K)R58(22K)基本正常，測康銅絲引腳兩端焊點內阻近0歐，基本正常，用熱吹風加熱康銅絲部份，發覺兩端內阻增至無窮大。對康銅絲引腳焊點進行補焊，CPU的17腳(電壓測量)數據恢復為0V，試機正常。
6)艾美特電磁爐斷續加熱
試機剖析可能散熱不好，更換吊扇。試機工作正常.
7)美的電磁爐不加熱
美的電磁爐不加熱通電試機，按開機鍵發光管全亮并閃動，不加熱。開蓋觀察，發覺300V混頻電容引腳開焊點火燒毀，測量其它電路器件無破損，更換一電容后，試機工作正常.
8)電磁爐間歇性加熱又一解決法寶
如今電磁爐修理量大，在實際修理中間歇性加熱故障比較多見，也是修理人員對電磁爐修理的最大難點。近來連續修理兩例間歇性加熱故障，花了好多時間和精力最終攻破頑敵，現分享給你們，希望對您有一定幫助：首先按常規維修技巧測試300V18V5V正常，代換5U0.27U電容無果，開路測所有大電阻阻值無異常，查功率調節可調內阻是好的，能加熱時電壓最大7A左右，說明無過流，查所有器件無漏光，最后惑疑顯卡短路但清洗數次依然不見故障去除，修理限入窘境，于是擱置一邊，幾天后心空又掏出來修理，先前檢測的地方不再檢查，覺得熱敏控溫內阻還沒檢查，焊下爐面和IGBT熱敏內阻測試，常溫為100K,加熱后電阻能變小，與新款完全一樣，說明這兩個熱敏內阻也是好的，考慮間歇性加熱會不會是過熱保護，爐面水溫因為水沒燒開決對不存在超溫保護，只有IGBT器件有過熱可能，而該監測熱敏內阻又是好的，會不會是設計欠佳，于是按照原理將IGBT檢查熱敏內阻換成一只150K的內阻正常。
9)美的C21系列電磁爐間隙不定時加熱
美的C21系列的電磁爐。都是先炸掉功率管和保險，18V穩壓管，修好以后出現不定時的間隙加熱，鍋子具可以加熱，上茶具加熱變出現不定時加熱。加熱一會停一會，各種元件代換均無效，最后判定是因為發熱線盤局部漏電所導致。(線盤局部漏電，IGBT會發熱嚴重受損，從線圈表面也能看下來是否有過熱現象。)
10)電磁爐我是這樣修的
下邊把平常修理中總結的方式分享給同行,首先試機時看是啥問題，如不通電或是指示燈不亮，可大約分為兩種情況。
1.保險管斷了同時功率管也擊穿了，某些的檢波橋也壞了，注：保險管不合格。
2.保險管沒斷，就是付電源壞了。

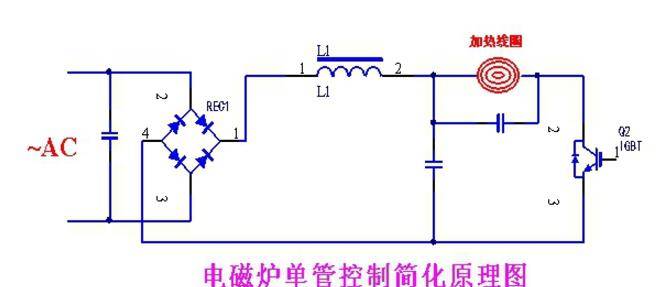

維修：功率管擊穿并換好以后，先不要試機，用表分別測一下0.3的諧振電容.5微法混頻電容.和兩只推進管，【用空芯針斷掉器件一腳測，何必去下器件】，如沒問題可通電試機，先不放鍋用表測橋堆檢波后是否是300伏以上，18伏是否正常，不正常必燒功率管【重要】。放鍋時在電源線處卡鉗形電壓表，【重要】先把電磁爐調至低檔，再看電壓是否過大，通常品牌機電流最大時8德格一點，其它機不足8安。無名燒功率管的都是電壓過大造成的，這是由于電磁爐試用一段時間后，因為灰塵.油泥等造成電路性能減少或是調電壓的可調內阻變值導致電壓變大了。
遇見電磁爐不加熱的機器時，可參照【故障修理代碼】都能解決問題。大部份此故障都是“傳說的大內阻”取樣電流變值造成。此內阻壞沒壞可用測電流來看，就是電磁線盤兩側通向339塊的內阻高端電流，分別是2.8伏和2.9伏。{47型表}
經驗：假如電磁爐通電后看似正常，不加熱，不報案，不停機，換339后就會好的。{大部份此故障}。記得換保險時可不能過大。
修好雜記得用松香水清洗一下線路板。
11)電磁爐加熱慢
一臺電磁爐加熱慢，測電壓最大4A，最小2.5A，拆下5UF和0.3UF電容用220V交流電火花法測量正常，在路測功率可調內阻為1K，拆下測已開路，用兩只1K內阻并聯取代可調內阻，試機正常，電壓升至7A。
12)上電開機，E0，報案
掉了標簽的雜牌電磁爐
用戶報不清故障現象，越聽越糊涂
只有試機瞧瞧
上電開機，E0，報案;放鍋，加熱正常
細聽，沒有看到吊扇轉動的聲音，再觀察吊扇一動不動;心里已經明白!
拆機，上電測吊扇插座兩端電流正常，否認吊扇已壞。
更換吊扇，工作正常。
13、九陽JYC-18X2電磁爐開機E0修理
型號：九陽JYC-18X2
故障：開機E0
修理：E0，內部故障。為此，首先常規檢測3電流正常，3電容正常;再分別脫開同步比較電路兩路測量阻值的一端，檢測為門控管C極采樣測量阻值R20(470K/2W)變值為620K;更換R20，故障排除。
14、報警不加熱，機內有“叭，叭”聲
美的電磁爐，顯卡為MT―SI—01A—A。，開機檢測，發覺康銅絲燒損，R2過耗燒毀，給康銅絲補焊，給R2換上1K阻值。試機加熱，發覺電磁爐開機電壓就有12安，仔細檢測發覺VR1(500歐)異常，換上VR1調整后試機，電壓正常。開機時電壓為6安，最大功率為7.5安左右。
15、九陽JYC-20BS6電磁爐檢鍋不加熱
型號：九陽JYC-20BS6JYCP-21TD1VER：A/02008.02.26.
故障：檢鍋不加熱
修理：在路常規粗測3電流正常，3電容正常，各大內阻正常;再查電壓電路，首先檢查可調電位器，在路檢測發覺異常，取下檢測早已開路!更換VR1(103)可調并調至原位，試機正常。
16、九陽jyc-19as8不停檢鍋聲，不加熱
九陽JYC-20BS3不停檢鍋聲，不加熱，不出現故障代碼，不放鍋有故障代碼E1，有時按“智能菜單”鍵檔能檢鍋加熱
測同步內阻正常，換功率調節阻值，LM339，5UF，0.3UF電容，5V供電管8050用7805代換，最后連檢波橋，IGBT都代換故障不能排除。上網查此故障挺多但沒有具體的排除技巧。
仔細剖析電路：LM339的8腳9腳為同步監測，10腳11腳為回落訊號，11腳通過1個10K和3.3K內阻接CPU功率控制。此機驅動電路與其它電磁爐不同，功率管G極通過3個8050放大驅動輸出未采用8050和8550對管設計，第一級8050放大的E極通過一個8050(作用漏電第一個8050的E極到地)接地它的B極受CPU的POWERON控制。
最后在10K和3.3K內阻中間點通過加一10K內阻到+5V使此點電流由2.5V提升到3.1V左右(使功率提高三點)，各檔位檢鍋加熱正常。我在網上搜到的資料，此方式修好了電磁爐。
17、電磁爐不檢鍋的修理方式
修不檢鍋的電磁爐，對熟手來說是輕而易舉的事，但菜鳥常常會感覺較難查，而很容易錯判為MCU毀壞。針對這一情況，我把平常積累得的一點經驗說給你們聽聽，同時也是為了能與你們多多交流，互相增強自己的技術水平。
對不檢鍋的電磁爐，我把常見的故障歸為以下三類：
1、300V混頻電容不良導致主電流過高而使同步電路測量到的電流不正常。
2、同步電路的大功率內阻酸敗或開路造成測量電路不正常。
3、PWM脈沖訊號失常而不檢鍋。(檢測PWM脈沖的方式簡單，就是找一大型的變壓器，在中級上接一只發光晶閘管，置于電磁爐的發熱盤上后開機，發光晶閘管有閃光說明PWM脈沖正常，無反應則不正常)
下邊注重講一下第三點，在沒有圖紙的情況下如何能夠快速確切地找出PWM脈沖訊號進出方向呢?這就先要了解好LM339的內部框圖(圖一)，
1、先找到四驅動管的柵極(圖一中的A點)，再看其與LM339的那個腳相連。
2、根據LM339的內部框圖可以看見與其相關的另外兩個腳，這兩個腳必將有一個是通往MCU的，通往MCU的這一腳就是PWM脈沖訊號的輸入腳(圖一中的5腳)。
3、找出該腳后問題就簡單了，下一步可先斷掉圖一中的D20后檢測MCU輸出的PWM脈沖訊號是否來判斷故障位置。到這兒后，其它具體的測量步驟就不用再說了，相信有一點基礎知識的同學都曉得該如何去查了。
4、從圖一中可看出還有一個關鍵點，就是B點與D點是相連的(1與5腳)，1腳與6、7腳相關，如6、7腳的電流形成變化，這么1腳的電流也會急劇變化，PWM脈沖訊號必然會遭到影響。最常見的也就是這個問題，就是6、7腳之間的絳綸電容()不良導致不檢鍋。
對不檢鍋的電磁爐，我把常見的故障歸為以下三類：
1、300V混頻電容不良導致主電流過高而使同步電路測量到的電流不正常。
2、同步電路的大功率內阻酸敗或開路造成測量電路不正常。
3、PWM脈沖訊號失常而不檢鍋。(檢測PWM脈沖的方式簡單，就是找一大型的變壓器，在中級上接一只發光晶閘管，置于電磁爐的發熱盤上后開機，發光晶閘管有閃光說明PWM脈沖正常，無反應則不正常)
下邊注重講一下第三點，在沒有圖紙的情況下如何能夠快速確切地找出PWM脈沖訊號進出方向呢?這就先要了解好LM339的內部框圖
(圖一)
(圖二)
2、根據LM339的內部框圖可以看見與其相關的另外兩個腳，這兩個腳必將有一個是通往MCU的，通往MCU的這一腳就是PWM脈沖訊號的輸入腳(圖一中的5腳)。
3、找出該腳后問題就簡單了，下一步可先斷掉圖一中的D20后檢測MCU輸出的PWM脈沖訊號是否來判斷故障位置。到這兒后，其它具體的測量步驟就不用再說了，相信有一點基礎知識的同學都曉得該如何去查了。
4、從圖一中可看出還有一個關鍵點，就是B點與D點是相連的(1與5腳)，1腳與6、7腳相關，如6、7腳的電流形成變化，這么1腳的電流也會急劇變化，PWM脈沖訊號必然會遭到影響。最常見的也就是這個問題，就是6、7腳之間的絳綸電容()不良導致不檢鍋。
修不檢鍋的電磁爐，對熟手來說是輕而易舉的事，但菜鳥常常會感覺較難查，而很容易錯判為MCU毀壞。針對這一情況，我把平常積累得的一點經驗說給你們聽聽，同時也是為了能與你們多多交流，互相增強自己的技術水平。
18)九陽JYC-17BD電磁爐不加熱，不報案故障
九陽JYC-17BD電磁爐不加熱，不報案。通電復位后有'嘀’的一聲，顯示窗顯示0，之后按下邊板按鈕后各個功能鍵操作正常，吊扇正常運轉。就是不加熱，也不報案。開蓋檢修，無顯著異常。因機子比較老舊，先將板子用冷水加漂洗劑瀝干蒸熟。直觀看并無顯著受損件，大致量了下保險，IGBT管，諧振電容都無異常。后來細量驅動對管8050,8550無異常，最后測得
1、高壓脈沖內阻R37，R39變化，正室內阻是2W，330K的四色環內阻，經檢測變為360K，370K。
2、電壓異常取樣內阻R38斷路，正室內阻是2W，820K的四色環內阻，經檢測斷路。
都更換后整機恢復正常。
19)九陽電磁爐修理一例
一臺九陽電磁爐開機顯示E0，檢測發覺R405電阻由330K減小到400K左右，一時找不到三環內阻，用一五環內阻330K代用，工作正常。
20)九陽觸摸式電磁爐不工作修理一例
開機檢查保險管熔斷發黑，全橋和IGBT管早已毀壞，驅動電路貼片二極管受損，更換以上器件，通電試機本機工作正常。
21)型號：雅樂思CD2020D電磁爐
故障：不工作手動死機
現象：上電，電源燈亮;開機，屏顯----;按功能鍵啟動工作(如燒烤鍵)，伴隨“喳”一下檢鍋音，緊接著B-一聲報案，同時屏顯由1300頓時弄成----，B-、B-報案，反復幾秒后手動死機
修理：經驗說明，同步內阻最易破損，因而，拆機后直接在路檢測同步比較電路采樣內阻;首先檢測門控管C極820K內阻正常，再查300V端測量阻值R19(820K/1W)異常，取下測量早已開路電阻無窮大，更換R19，試機加熱正常。
22)美的SF205電磁爐間歇加熱的修補記
一臺美的SF205電磁爐間歇加熱，加熱1-2秒間歇1-2秒再加熱，水能燒開就是時間長點。
首先檢測三電壓正常;又查大內阻正常值，無漏光;大電容5uf、0.3uf正常范圍，2uf失容，換后試機，故障仍然，空歡喜一回。
測控制板插座CN4各點電流，發覺第6、8腳電流有變化，6腳(控制腳K)待機和間歇時0.01v，加熱時5v，8腳(PWM)待機和間歇時2.17v，加熱時3v，其他腳無論加熱還是間歇電流無變化;剖析覺得是某種誘因引起CPU判定為異常，指令6腳(控制腳K)保護性關斷激勵脈沖，停止加熱后異常緣由去除，CPU判定為正常，指令6腳(控制腳K)取消保護，送出激勵脈沖，重新開始加熱........這么往復，這個緣由無非是過流或是缺相，電壓檢測腳(7腳)電流仍舊是5V，過流的可能性不大，而8腳(PWM)待機和間歇時2.17v，加熱時3v，該腳通過R34(5.1K)與缺相檢查輸出(LM339的1腳)通過R33(56歐)相連，因此電流異常極有可能造成8腳電流變化，導致間歇加熱，間歇加熱說明LM339能正常翻轉，外圍器件損毀的可能性要大一些，在線檢測發覺貼片內阻R33(56歐)酸敗為800多歐，心想是它了高興，取一只小三環內阻換上，結果還是不行，又空歡喜一回，累了暫放一邊。
歇了幾天，網上搜搜，依據網友經驗檢波排、5uf和0.3uf大電容、IGBT管，18V穩壓管不良也會造成間歇加熱，統統代換之，故障仍然。想想還是小板上的貼片器件嫌疑最大，下工夫挨個在線檢測，果然又發覺R29(200歐)發霉成12K多，其位置居然是電壓測量比較器基準電流采樣的下偏阻值，是我以前并不懷疑的，R29變大造成采樣值變化，比較器提早翻轉，CPU判斷過流，指令6腳(控制腳K)保護性關斷激勵脈沖，停止加熱后電壓驟降為0，比較器翻回原先狀態。因為這個動作過程極短，數字萬用表反映不出這個變化，容易判別失誤，R29應當是兇手了，再用200歐三環內阻換上，試機完全正常----這回是真高興了。
通過修這臺電磁爐，學到了不少知識，另有3點感受：
1貼片器件易損，應作為一個檢測重點。
2對電流的頓時變化，表針萬用表比數字萬用表要靈敏一些。
3實在不行，要擴大查找范圍，包括自己覺得沒問題的部位。
23)美的c21-電磁爐不通電
美的c21-電磁爐
故障：不通電，拆蓋檢測發覺保險絲燒毀，5UF電容炸裂，功率管燒毀。查功率驅動電路未見有破損的原件，將受損的器件換新開機能加熱，加熱到兩分鐘后顯示故障代碼E1，查美的電磁爐代碼表顯示E1是氣溫傳感開路電磁爐電流過大是什么原因，查板上氣溫控制電路未發覺器件損毀，測面板上氣溫內阻電阻不管加溫還是在常溫狀態下電阻是無窮大(室溫傳感內阻引腳及外形未見受損)，換新的熱敏內阻，加熱一切正常。
24)美的EP--201B電磁爐多次發生在爐面移走鍋時1GBT管破損
美的EP--201B電磁爐多次發生在爐面移走鍋時1GBT管破損修理一例。據用戶反央在待機狀態下從爐面移走鍋時損電壞的，按照經驗剖析故障可能發生在諧振電路或待機控制電路，先查諧振電容良好，又查待機控制電路也就是1GBT管使能電路，發覺1GBT管使能電路的Q6二極管的一引腳燒損，補焊并更換受損故障器件后，試機故障排除。剖析：緣由是因為Q6引腳燒損不能在待機時對1GBT管進行保護控制，造成1GBT管不能可靠截至，在爐面移走鍋時高壓諧振回路的諧振頻度發生變化，造成1GBT管缺相擊穿受損。
25)榮事達-B電磁爐顯示E0修理
接修一臺榮事達-B電磁爐開機顯示E0，查故障代碼為內部線路故障。檢查300V,18V.5V供電正常，查同步電流339的8腳4.1V;9腳4.35V也正常，測到第10腳電流為4.5V異常，正常電流應為5.45v。查周邊器件為晶閘管D11(4148)擊穿漏電。換新電流恢復正常，故障排除。提供339的靜態正常電流供你們修理時參考：1(4.9);2(1.47);3(17.54);4(1.03);5(3.48);6(1.63);7(4.86);8(3.97);9(4.13);10(5.45);11(1.47);12(G);13(0);14(4.9)
