[!--downpath--]電氣型號是便于使用、設計、制造等部門開展業務往來，簡化技術文件中產品名稱、規格、型號等表述的代號。 下面就為大家介紹一下電動車型號等信息的含義。
一、電動車型的組成及意義
它由電機型號代號、電機特性代號、設計序號和電樞形式代號四個小節組成。
1、型號代號是用來表示各種型號電機的漢語拼音字母。
例如：
異步電機 Y 同步電機 T
同步發電機 TF 直流電機 Z
直流發電機 ZF
2、特征代號是表示電機的性能、結構或用途，也用漢語拼音字母表示。
例如：
B為防爆型表示YB YT為軸流風機

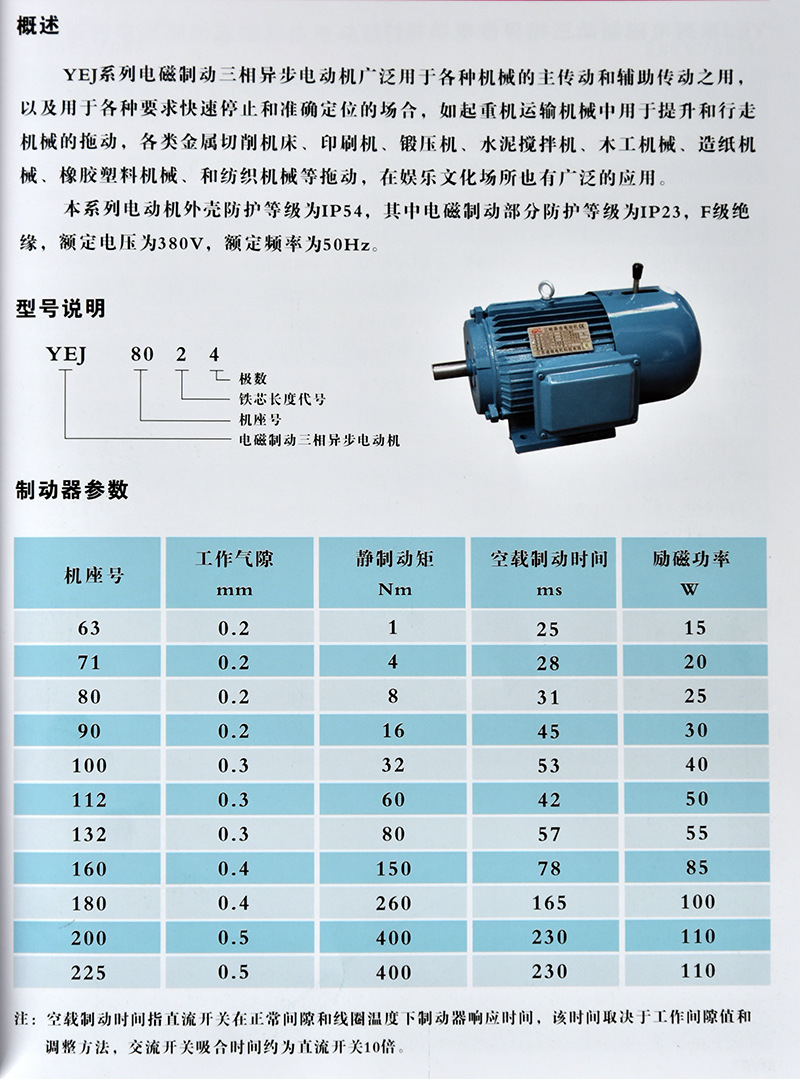

電磁制動器型YEJ變頻調速型YVP
YZD等變極多速YD起重機。
3、設計序號是指電機產品設計的順序，用阿拉伯?dāng)?shù)字表示。 首次設計的產品不標注設計序號，系列衍生產品按設計順序標注。
示例：Y2YB2
4、勵磁形式代號用字母表示，S代表三次紋波，J代表二極管，X代表相復電樞。
如：Y2--160M1-8
Y：型號，表示異步電動機；
2：設計序號，“2”表示在第一次設計的基礎上進行了改進的產品；
160：中心高，即軸心到基準面的高度；
M1：車架寬度尺寸，M小，其中腳注“2”為M型芯的第二個尺寸，“2”型比“1”型芯長。
8：極數，“8”表示8極電機。
如：Y630—10/1180
Y表示異步電動機；
630表示功率630KW；
10極，定子鐵芯直徑。
2、規格代號主要用中心高、底座寬度、鐵芯寬度和極數表示
1、中心高是指電機軸線到底座底角的高度； 電機按中心高可分為小型、中型、小型和微型四種，中心高
H在45mm~71mm屬于微電機；
H在80mm~315mm為大電機；
H在355mm~630mm為小型電機；
H在630mm以上的是小電機。
2、邊框的寬度用國際字母表示：
S——短框
M——中基
L——長臺
3、鐵芯的寬度用阿拉伯?dāng)?shù)字1、2、3、4、、、、從長到短表示。
4、極數分為2極、4極、6極、8極等。
3.特殊環境規范有如下規定：
用于各種特殊環境條件的代號是根據相關標準選擇的，如TH表示濕區環境條件。
產品型號示例
中型異步電動機
Y112S—6
尺寸代碼：表示中心高112mm，短底座，6極
產品代號：表示異步電機
小型異步電動機
—4
尺寸代號：表示中心高355mm，底座中號，2號鐵芯長度長，4極
產品代號：表示異步電機
小型異步電動機
Y630-10/1180
尺寸代號：表示功率630kW，10極，定子鐵芯直徑
產品代號：表示異步電機
戶外化工防腐用大型隔爆型異步電動機
特殊環境代號：W表示戶外使用輸入電功率是什么意思，F(xiàn)表示化學防腐使用
尺寸代碼：表示中心高160mm，中型底座，4極
產品代號：Y表示異步電機輸入電功率是什么意思，B表示隔爆型
4.補充代號僅適用于有補充要求的電機
例如：
產品型號為YB2-132S-4H的電機代號含義為：
Y：產品型號代號，表示異步電動機；
B：產品特性代號，表示隔爆型；
2：產品設計序號，表示二次設計；
132：電機中心高是指軸心到地面的距離為132mm；
S：電機機座寬度，以短機座表示；
4：極數，表示4極電機；
H：特殊環境代號，表示船用電機。
通過以上對電機型號的詳細介紹，相信大家在看到產品型號后，就可以知道電機的型號、特性、設計序號、尺寸大小和使用環境了。
二、三相異步電動機的主要參數及其含義
1、額定功率
指電機在額定運轉時輸出的機械功率，即軸端的輸出功率，表示電機的輸出功率——即電機容量（以kW表示）。
2.額定電流
指電動機在額定運行時的線路端電流（用V或kV表示）。 目前國家標準規定的級別有220、380、1000、3000、6000、10000、13800等。
電流等級的選擇主要根據用戶所在地的供電情況而定。 電機容量越大，選擇電流應越大。 否則，由于電壓過大，將難以制造。 容量越小，選擇的電流應該越小。 否則因線圈電阻值太大，電流太小，制造困難。 目前交流電機選用的最高電流為 。
3、額定電壓
指電機在額定運行時的線端電壓。 它表示電動機輸出額定功率時負載的大小（以A表示）。
4.額定頻率
是指電動機在額定運行時的頻率，實際上是指電網的頻率（以赫茲表示）。 我們國家是50Hz。
5、額定怠速
是指電動機在額定運行時的空轉轉速（以r/min表示）。
所謂額定運行是指電動機在額定電流、額定頻率和額定負載下運行。
電動機的額定同步怠速由電網頻率f和電動機的極對數P確定。 同步怠速n1=60f/P。 f=50Hz時，不同極數的電機額定怠速為下表所列數值。
極數(2P)
怠速(r/min)
極數(2P)
怠速(r/min)
由于異步電動機存在轉差，電動機的實際怠速高于同步怠速。
怠速的選擇由用戶根據被驅動機械的需要而定。
6.效率η
它是電動機在滿載時輸出的機械功率與輸入的電功率之比，一般用百分比表示。 它反映了電機運行時的電量消耗量。
7.冪素?cái)?shù)COS
輸入有效功率與電機視在功率之比。 它反映了電機運行時從電網吸收的無功功率的大小。 功率質數的大小由無功電樞電壓的大小決定。 一般相同怠速的電機，容量越大，功率素?cái)?shù)越高； 對于相同容量的電機，怠速越高，功率質數越大。
八、防護等級
保護類型代號為
IPAB
A表示防水等級：1防滴水、215O防滴水、3防潑水（60O）、4防潑水；
B表示防接觸和防異物等級：1防小于50mm，2防小于12mm，3防小于2.5mm，4防固體步進電機小于1mm，5防灰塵發動機。
9、電機出線端標記
(1)電機出線端子的標志由字母和數字組成。
a) 電機定子用小寫字母表示。 即 A、B、C、U、V、W、X、Y、Z。
b) 定子線端由數字后接定子字母表示。 如U1、V1、W1。
c) 當同一型號的定子用相同的字母標示時，定子字母前加數字以示區別。 如1U、2U； 1V、2V； 1W，2W。
(2) 交流電機線端標記
a) 同步和異步電動機繞組和單相定子的標記如下：
單定子6線頭，雙定子6線頭
b) 單定子接線方式：
c) 繞定子定子線端標
根據動、定子線端標記分別更換：U換成K，V換成L，W換成M，N換成Q。
10.絕緣等級
電機定子的絕緣等級決定了電機的最高工作溫度和允許溫升。 他們的關系是：
絕緣等級 AEBFH
最高溫度o
允許溫升 K6
表中的允許溫升是根據環境濕度 40oC 估算的。
電機的絕緣等級越高，電機的體積就可以越小。 絕緣等級的提高也是為了延長電機的壽命，提高電機的可靠性。
11.額定型
它是對電動機負載情況的描述，是設計和選用電動機的依據。 額定類型為： S1——連續工作系統； S2——短時值班制； S3——間歇循環工作制……等。 9個類別。 我們通常使用的是S1—— duty，即：電機接通單相交流電后，可以連續長時間使用。
