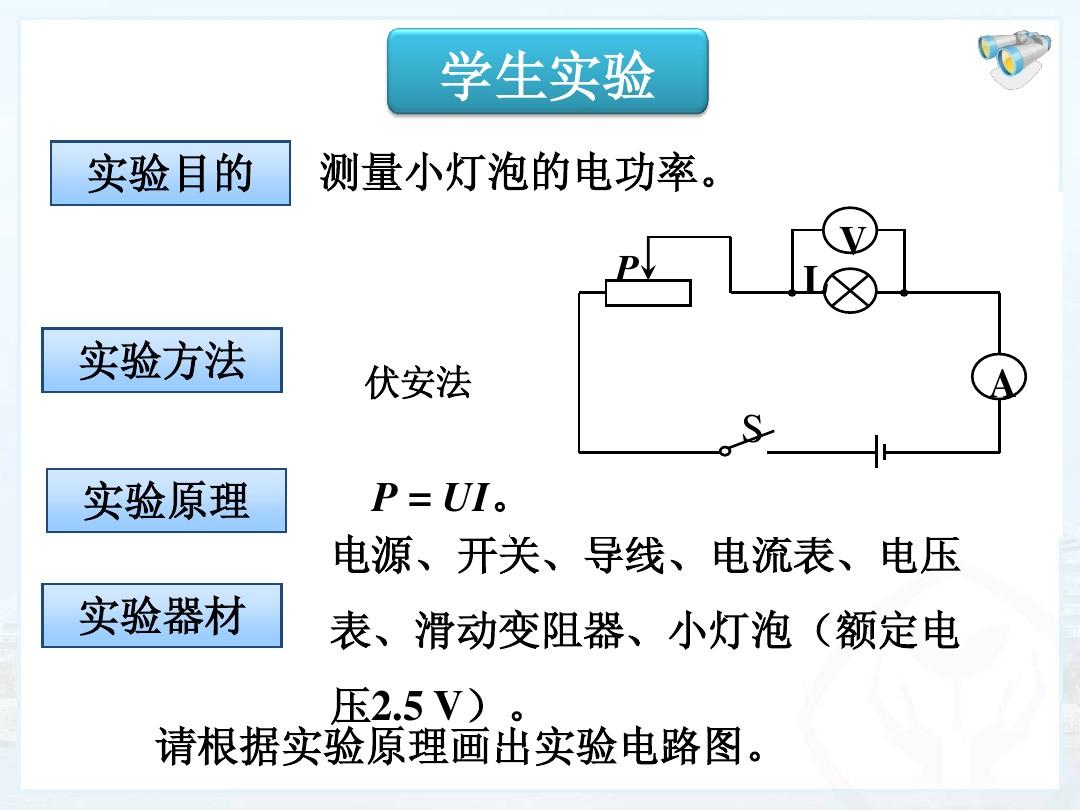

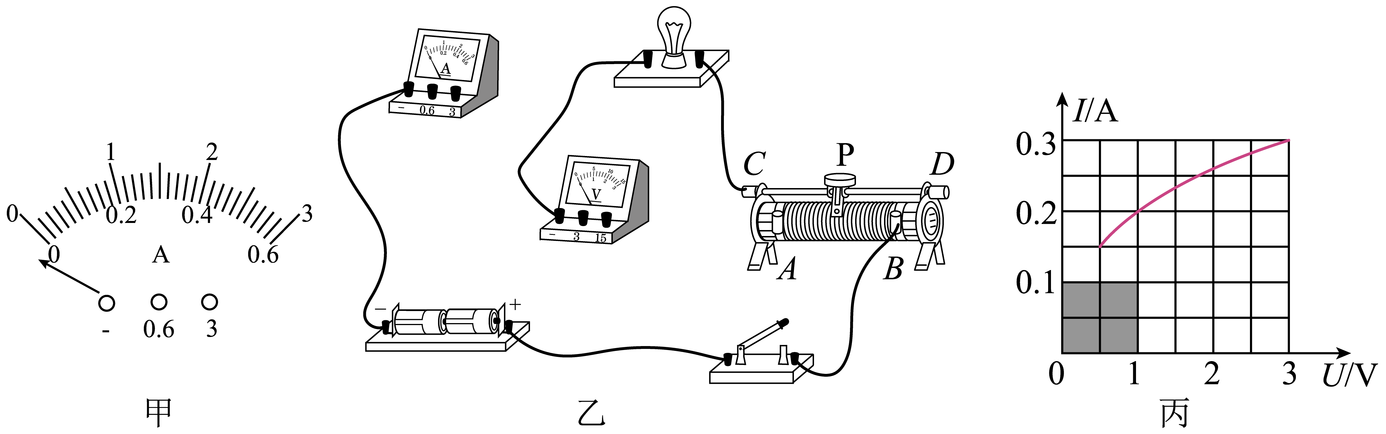

[!--downpath--]在檢測小燈泡電功率的實驗中，電源電流為4.5V，小燈泡額定電流為2.5V測量電功率的實驗原理，正常時小燈泡的內阻約為10Ω。點燃。 (1) 請將導線換成劃線，完成圖A中實體電路的連接。 要求...在檢測小燈泡電功率的實驗中，電源電流為4.5V，額定小燈泡電流為2.5V，正常點亮?xí)r小燈泡內阻約為10Ω。 (1)請將導線換成劃線，完成圖A中實體電路的連接。 連接線不得交叉。 (2)小宇的朋友合上開關，當聯通滑塊P到一定位置時，當前指示數字(如圖B)為，如果要檢測小燈泡的額定功率，他應將圖A中滑動變阻器的滑塊移至P至（可選填“A”或“B”）終端聯通，使電流表顯示為。 (3)小魚友繼續幻燈片P交流，記下多組對應的電流表和電壓表的指示，畫出圖C所示的IU關系圖，根據圖信息，小燈的額定功率bulb 可以估計 是的，也可以得出小燈泡的實際功率隨實際電流減?。ㄟx擇“增加”、“減少”或“不變”）。 (4)小葉朋友按照同樣的電路接上最后一根線，燈泡立刻發出明亮刺眼的光，又很快熄滅。 經過測試，發現連接是正確的。 請找出她在實驗中的兩個不當操作。 ：①； ②. (5) 在本實驗中，滑動變阻器不僅具有保護電路的功能測量電功率的實驗原理，還具有一定的功能。
