[!--downpath--]1、純直流電路中：P=UIP=I2RP=U2/R
2、在三相交流電路中：P=UIcosφ
3、在對稱單相交流電路中：P=√φ
2.歐姆定理的一部分
1、I=U/R（歐姆定律：導體中的電壓與導體兩端的電流成反比，與導體的電阻成正比）
2、I=I1=I2=...=In（串聯電路電流特性：電壓處處相等）
3、U=U1+U2+...+Un（串聯電路中電壓的特性：在串聯電路中，總電流等于電路各部分兩端電流之和）
4、I=I1+I2+...+In（并聯電路中電流的特性：支路上的電壓等于各路電壓之和）
5、U=U1=U2=...=Un（電壓在并聯電路中的特性：各路兩端電流相等。均等于電源電流）
6、R=R1+R2+...+Rn（串聯電路中電阻的特性：總內阻等于電路各部分內阻之和）
7、1/R=1/R1+1/R2+...+1/Rn（并聯電路中電阻的特性：總內阻的倒數等于各并聯內阻的倒數之和）
8. R and = R/n（n個相同內阻并聯時求總內阻的公式）
9、R串聯=nR（n個相同內阻串聯時求總內阻的公式）
10、U1:U2=R1:R2（串聯電路中電壓與內阻的關系：電流之比等于它們對應的內阻之比）
11、I1:I2=R2:R1（并聯電路中電流與內阻的關系：電壓之比等于它們對應內阻的比例比）
三、電力電力部分
1. P=UI（經驗，適用于任何電路）
2. P=W/t（定義，適用于任何電路）
3. Q=I2Rt（焦耳定理，適用于任何電路）
4. P=P1+P2+…+Pn（適用于任何電路）
5. W=UIt（經驗，適用于任何電路）
6、P=I2R（復合公式，僅適用于純內阻電路）
7、P=U2/R（復合公式，僅適用于純內阻電路）
8.W=Q（經驗公式，只適用于純內阻電路。其中W是電壓流過導體所做的功，Q是電壓流過導體形成的熱量）
9.W=I2Rt（復合公式，僅適用于純內阻電路）
10.W=U2t/R（復合公式，僅適用于純內阻電路）
11、P1:P2=U1:U2=R1:R2（串聯電路中電功率與電流和電阻的關系：在串聯電路中電功率p等于i2r，電功率之比等于它們對應的電流和電阻之比）
12、P1:P2=I1:I2=R2:R1 （并聯電路中電功率、電壓、電阻的關系：在并聯電路中，電功率之比等于它們對應的電壓之比，即等于其相應內阻的比例）

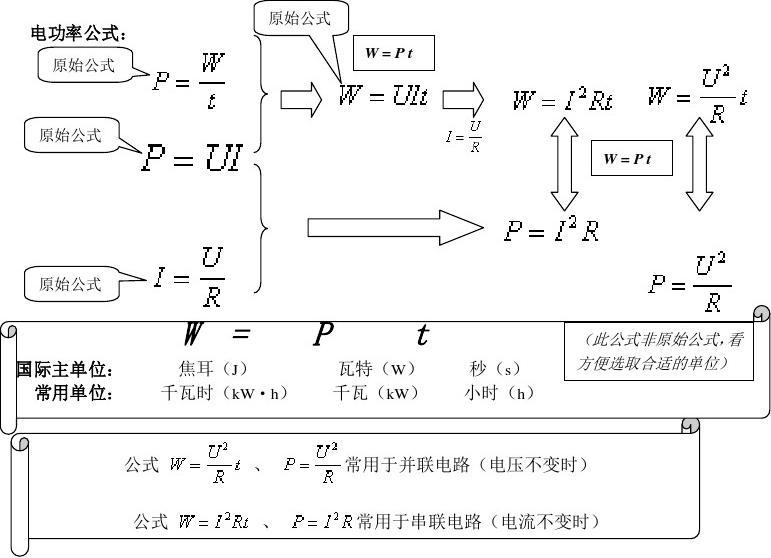

4.電功率估算公式
W=UIt=Pt（對于所有電路）
對于純內阻電路電功率p等于i2r，可推導出：W=I2Rt=U2t/R
①串聯電路常用公式：W=:W2:W3:...Wn=R1:R2:R3:...:Rn
②并聯電路常用公式：W=U2t/RW1：W2=R2：R1
③ 不管器件是串聯還是并聯，估算一定時間內所做的總功的常用公式為W=W1+W2+...Wn
五、電力
1、電功率估算公式：P=UI=W/t（適用于所有電路）
對于純內阻電路，可推導出：P=I2R=U2/R
①串聯電路常用公式：P=I2RP1:P2:P3:...Pn=R1:R2:R3:...:Rn
②并聯電路常用公式：P=U2/RP1： P2=R2：R1
③電器是串聯還是并聯。 估算總功率的常用公式是 P=P1+P2+…Pn4。 單位：國際單位瓦特（W） 常用單位：千瓦
2、額定功率與實際功率：
P量=U量 I量=U2量/R，額定電壓I=P/U=0.11A 鎢絲電阻R=U2量/P=2936Ω。
當U實數=U量，P實數=P量時，家電正常工作（燈常亮）
當U Real < U , P Real < P 時，家電無法正常工作（光線昏暗），有時會損壞家電
① 實際功率隨電流變化，按P=U2/R計算。
② 根據P=U2/R，如果U減少到原來的1/n
6、我國對表達模型的規定如下，分為三部分：
第 1 部分：類別代碼
第二部分：組代碼
第三部分：設計序列號
例如：
DD——表示三相、DD86電能表
DS——表示單相三線、DS86電能表
DT——表示單相四線制，DT86電能表
DX——表示無功電能表
DZ——表示最大需求
DB——表示標準電能表
DDY、DTY——預付費電能表
DDFG、DTFG、DSFG——多費率電能表
DSD——單相電能表
DSSD——三相三線電子式電能表
DTSD——三相四線電子式電能表
注：各種儀表及用途按時間介紹。
C。 電能表的準確度等級：表示2表示2.0級，1、0.5表示1級，0.5級。
d. 電能計量單位：
e. 額定電壓（基本電壓）和額定最大電壓
f.額定電流
