[!--downpath--]1. 焦耳定理
一、焦耳定理說明
電壓通過導體產生的熱量與電壓的平方成反比，與導體的電阻成反比，與通電時間成反比。
2.估算公式
Q=I2Rt（適用于所有電路）
對于純內阻電路，可推導出：Q=W=Pt=UIt=U2t/R
對于非純內阻電路：W=Pt=UIt，Q=I2Rt，W機械=WQ
串聯電路常用公式：Q=I2Rt
并聯電路常用公式：Q=U2t/R
一定時間內形成的總熱量公式：Q=Q1+Q2+...+Qn
分析電燈、電爐等電熱器時常使用：Q=Pt=U2t/R
2、電加熱器
一、定義
利用電壓的熱效應制成的加熱裝置。
2.原理
焦耳定理。
3.作文
電暖器的主要部件是發熱體，它由內電阻率大、熔點高的合金制成。
四、優點
清潔衛生無污染，熱效率高，便于控制和調節體溫。
3.實驗
1。目的
研究電壓通過導體時形成熱量的原因是什么？
2.原理
借助控制變量法進行研究。 實驗中將電熱的多少換算成被加熱空氣的熱脹冷縮量（被加熱物體使體溫降低多少）。
三、研究電熱與內阻關系的實驗步驟

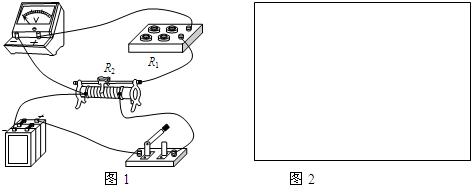

①設計電路圖，如圖（控制電壓和上電時間相同）。
②檢查兩個U型管內的液柱高度是否相等，若不相等則需調整。 將兩個密閉容器內的內電阻絲串聯起來。
③關閉開關，接好實物。 檢測電路時，將滑動變阻器的滑塊P移至阻值最大端。
④合上開關，調節滑塊P到一定位置，讀出此時電壓。
⑤觀察兩個U型管內液柱高度的變化。
4. 研究電熱與電壓關系的實驗步驟
① 設計電路圖，如圖（控制內阻和通電時間相同）。
②檢查兩個U型管內的液柱高度是否相等，若不相等則需調整。 將兩個密閉容器內的內電阻絲串聯起來。
③關閉開關，接好實物。 要檢測電路，請將滑動變阻器的滑塊移動到電阻的最大端。
④合上開關，將滑塊調整到一定位置，讀取此時電壓。 此時電壓表的指示等于內阻R1中的電流，內阻R2中的電壓等于電壓表讀數的一半。
⑤觀察兩個U型管內液柱高度的變化。
5. 論證分析
①在研究電熱與內阻關系的實驗中，借助串聯的兩個內阻，電壓相等，內阻大的密閉容器中U型管內液面高，說明容器內的空氣受熱膨脹很大，溫度越高，電壓通過內阻形成的熱量越多。 即當電壓和通電時間相同時，內阻越大，電壓通過內阻產生的熱量就越多。
②在研究電熱與電壓關系的實驗中，在內阻R2兩端并聯相同電阻值，并聯分壓焦耳定律純電阻公式，故R2電壓為R2電壓的一半分支 R1。 內阻R1所在容器的液柱升高越高，說明R1放出的熱量越多。 當內阻和通電時間相同時，電壓越大，電壓通過內阻產生的熱量就越多。
③ 電加熱與通電時間的關系可通過實驗過程論證。 對于內阻絲所在的容器，通電時間越長，液柱上升越高，說明通電時間越長，電壓通過內阻產生的熱量越多。 不再需要僅通過實驗來研究。
④通過本實驗可以得出電壓通過內阻產生的熱量與電壓、電阻和通電時間有關。 電壓越大焦耳定律純電阻公式，電阻越大，通電時間越長，電壓通過內阻形成的熱量就越多。
