電的綜合題一直是初中物理的一道難題。 近年來，它們頻繁出現在中考題中。 由于試題綜合性強、難度大，學生如果學習基礎不夠扎實，往往會感到吃力。
在我長期的初中教學實踐中，我逐漸探索出一套綜合電學問題的教學方案，對于學生綜合電學問題的突破障礙有一定的作用。
1、明確“短路”的概念。
教材中只給出了“整體短路”的概念。 “一根導線不經過電器而直接連接到電源兩極的電路稱為短路。” 在綜合電題中，經常會出現局部短路的問題。 如果電線不是通過其他電器將一個電器（或電路的一部分）首尾相連而形成局部短路。
局部短路的概念比較抽象，學生理解起來比較困難。 實驗可以用來幫助學生克服這個困難。

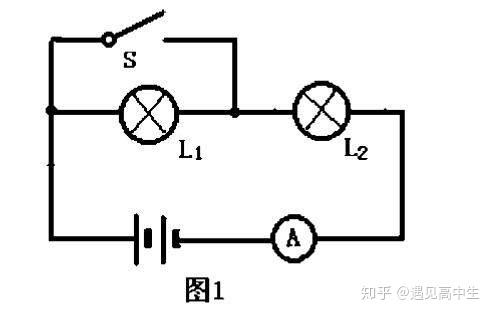

實驗原理如圖1所示。開關S閉合前，兩個燈都亮（較暗）； 關閉后，L1不亮，但L2仍然發光（更亮）。
為了幫助初中生理解，L1可以比喻為電流需要通過的“一座高山”，而開關S的短路通道則可以比喻為“山中的隧道”。 有了“隧道”，水流就只會“過隧道”，而不會“爬山”了。
2.識別串聯和并聯電路
電路圖是電學的重要組成部分。 初中電一般只需要串聯和并聯兩種基本連接方式，不需要混合電路。 區分串聯電路和并聯電路是解決綜合電氣問題需要克服的另一個困難。
識別串并聯的方法有三種，⑴、電流法； ⑵、等效電路法； ⑶、工作臺拆卸方法。
⑴. 電流法：從電源正極開始，順著電流流動的方向，看電流路徑上是否有分支。 如果有，則分支并聯（分支前后各有兩個節點）。 如果電流只有一條路徑（無分支點），則元件串聯。 這種方法很容易讓學生接受。
⑵ 等效電路法：該方法本質上利用了“電勢”的概念。 初中物理中，通過“水位差”的類比引入了電壓的概念。

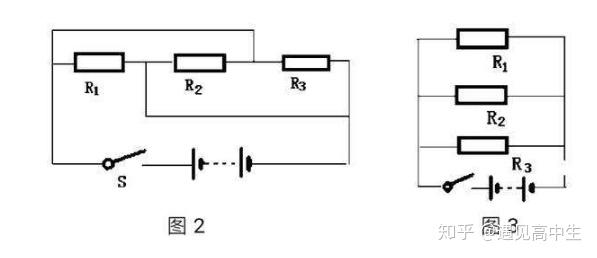

圖2和圖3是各電阻連接情況的分析。
如上圖2所示，紅線上各點與電源正極“同電位”，藍線部分與電源負極“同高電位”。 這可以簡化為圖3。在圖3中，R1、R2和R3的并聯關系很明顯。
⑶. 儀表拆除方法：由于電壓表的內阻很大，當它并聯在電路中時，流過它的電流很小，可以忽略不計。 因此，去掉電路中的電壓表不會影響電路結構，電壓表所在的位置可視為開路。 電流表的內阻很小，串聯在電路中幾乎不會影響電路的電流強度。 因此，在電路分析中，可以將其視為一根導線，可以將其拆下，改為導線。
3.“表格分析法”整理解題思路
不少初中生反映，網課題目涉及概念、公式較多，解題線索較多，容易出錯。 克服這個困難，關鍵是理清清晰的解題思路。
可以用“表格法”來幫助整理解題思路。
表的各列列出了與用電設備相關的四個物理量：電流、電壓、電阻、電功率。 一般計算中，大多數電器都是純電阻。 根據歐姆定律I=U/R，電功率的計算公式為P=UI。 只要知道這四個物理量中的兩個，就可以計算出剩下的兩個。 一個物理量。 （有六種情況）
表的各行列出了各支路和總電路中的電流等物理量的值，或者電器在各種狀態下（如額定工作狀態、實際工作狀態等）的物理量值。電路）。 根據串并聯電路的特點或根據問題設計，只要知道其中兩個（或一個），就可以求出其余的物理量。

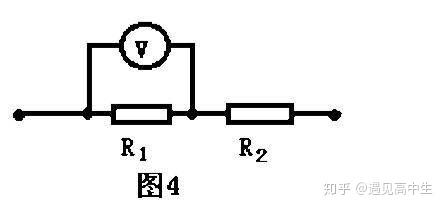

典型示例：如圖4所示，R1=2歐姆，R2=6歐姆，接通電源時電壓表指示0.5伏。 電路消耗的總功率是多少？
這是涉及兩個串聯電阻的典型練習，
與電阻R1相關的物理量：I1、U1、R1、P1；
與電阻R2相關的物理量：I2、U2、R2、P2；
與總電路相關的物理量：I、U、R、P。
這12個物理量中，如果已知其中3個，則可以求出其余9個物理量。

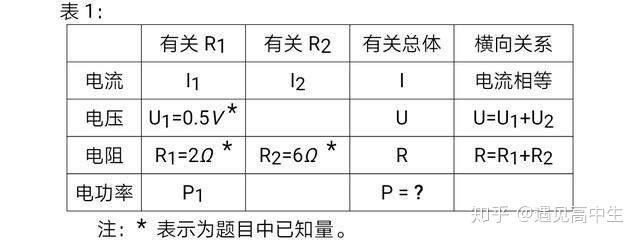

使用“表格分析法”解決問題，分析如表1
解題分析：從表中“與R1有關”的縱向關系可以看出，由于U1和R1已知，所以可以計算出I1和P1（本題無需計算）； 再?gòu)摹芭c電流有關”的橫向關系看出串聯電路中的電流處處相等，我們可以進一步推導出I2和I； 而從“相關總體性”的縱向來看，如果需要P，除了已經找到的當前I的物理量之外，U和R都需要知道第二個物理量才能找到。 如果需要R或U，可以從“相關電阻”的橫向關系或“相關電壓”的橫向關系中找到。 這一步可以使用兩種方法初中物理電學實驗室，所謂一題多解。
解：【關于R1垂直關系】
∵因?yàn)镽1和R2串聯∴總電流I=I1=0.25A【橫向關系】
總電阻【水平關系】
總功率[總阻力的縱向關系]
4.“電路變化”分析
許多學生反映“改變電路很困難，他們不知道從哪里開始”。
1、開關的接通和斷開引起電路的變化
當開關處于不同狀態時，由于斷路和短路，電路所連接的電器以及電器之間的連接方式一般都會發生變化。 因此，我們首先要在原電路的基礎上畫出各種情況下的圖。 實際電路。 換漆時，應根據當前的實際情況采用“拆法”。
拆解方法的要求是： ⑴． 拆下已斷開的組件； ⑵. 拆下已短路的元件； ⑶. 采用“拆表法”拆表。 其原理是“電壓表開路，電流直接流過電流表”。 拆下電壓表時，需要分析電壓表讀取電路兩端的電壓是電路的哪一部分。 可以采用等效電路法進行分析。

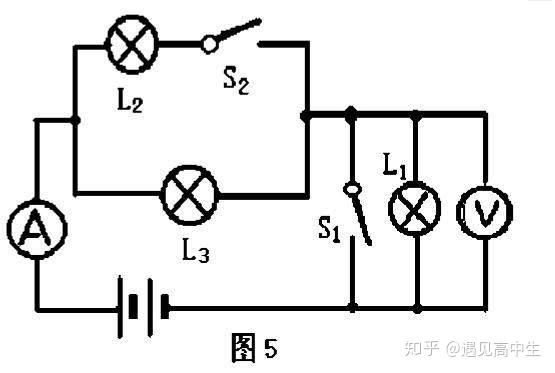

示例：如圖5所示
電路，電源電壓保持
4伏，L1的電阻為4歐姆，
L2和L3的電阻均為16歐姆。
發現： ⑴、S1、S2均斷開
什么時候，電流表和電壓表
顯示號碼。
⑵ 當S1、S2同時導通時，整個電路消耗的電功率。

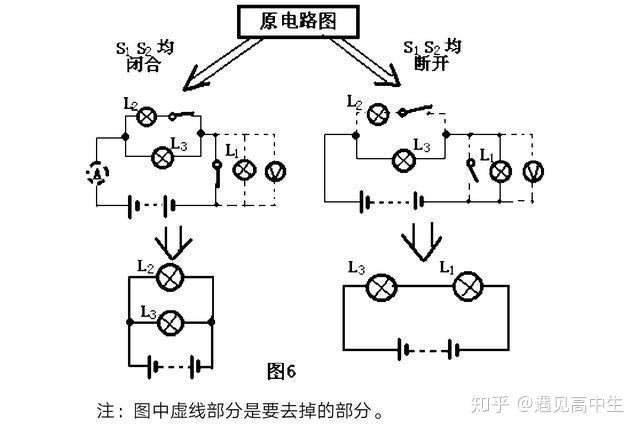

例題分析：題中的兩種情況，當開關閉合或斷開時，電路結構發生變化，可以修改電路，如圖6所示。
使用“拆表法”拆掉電流表和電壓表后，需要分析它們測量的是哪一種電器。
物理量。電壓表
可以使用“等勢”

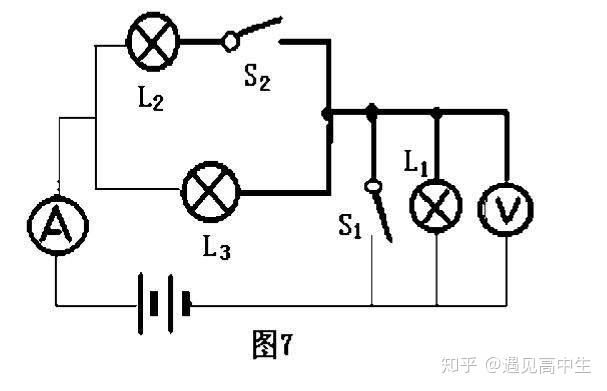

進行分析。 在圖 7 中，
紅線、藍線、黑線
尤其是三個“同勢點”，
從圖7可以看出，L1和
電壓表V加到藍線上
和黑線，所以電壓表是L兩端的電壓。
解決方案：當S1和S2均斷開時，L1和L3串聯。
電流表讀數
電壓表讀數
當S1和S2同時連接時，L2和L3并聯。
總阻力
總功率
2.滑動變阻器更換問題
連接到電路中的滑動變阻器的有效電阻發生變化，要么引起電路結構的變化，要么引起電路中電壓、電流或電功率的變化。

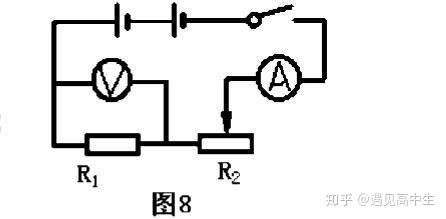

典型示例：在圖8所示電路中，電源電壓保持不變。 當滑動變阻器的滑塊向右滑動時，電流表
電壓表指示的變化為
A、電流表、電壓表指示變大；
B、電流表、電壓表指示變小；
C、電流表示變小，電壓表示變小
數量變大；
D、電流指示數變大，電壓指示數變小。
對于滑動變阻器的此類問題，解決問題的關鍵是： ⑴． 了解滑動變阻器的原理。 滑塊滑動時，阻力是變大還是變小？ ⑵. 找出物理量是否發生變化。 一般來說初中物理電學實驗室，電源的電壓和定值電阻的阻值保持不變，而其他物理量發生變化； ⑶. 找出電壓表讀數是哪種電器。 電壓; (4)用表格整理分析問題的思路。

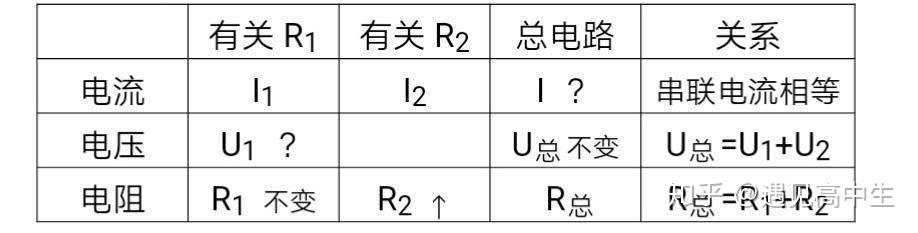

上述示例表分析如下：
從電阻的橫向關系可以看出，由于R1不變，R2變大，所以R總會變大； 而從總電路的縱向關系可以看出，R永遠會變大，U永遠不變，所以I會變小（電流表讀數）； 由于串聯電路中的電流相等，所以I1=I； 從R1的縱向關系可以看出，I1變小，R1不變，所以U 1 會變小（電壓表讀數變小）。
