一輪復習VOL.32

▼

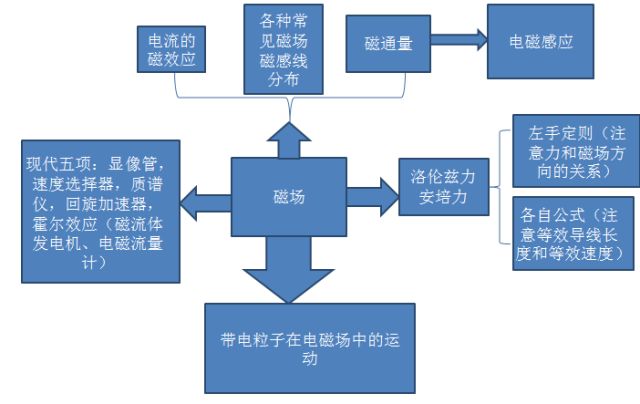

1. 知識譜系

洛倫茲力的方向判斷

2. 關鍵知識點

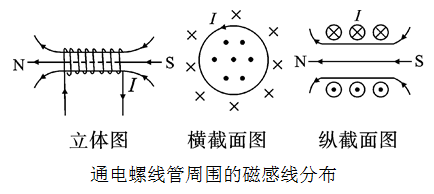

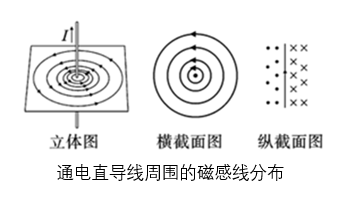

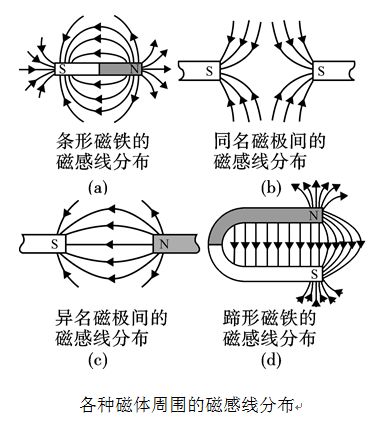

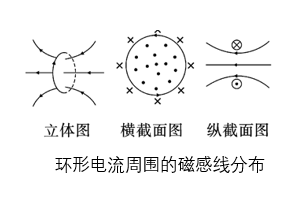

常見磁場的磁力線分布

洛倫茲力的方向判斷

3、安培力和洛倫茲力的大小和方向

安培力和洛倫茲力的方向

安培力和洛倫茲力的方向始終垂直于磁場方向和電流方向（正電荷的運動方向）。也就是說，安培力和洛倫茲力的方向始終垂直于磁場和電流（由正電荷運動方向決定的平面）。

當電流方向（正電荷運動方向）不垂直于磁場方向時，安培力和洛倫茲力的方向仍垂直于電流所確定的平面（正電荷運動方向）正電荷）和磁場，所以仍然可以用左手定則來確定安培力和洛倫茲力的方向，磁力線不再垂直穿過手掌。

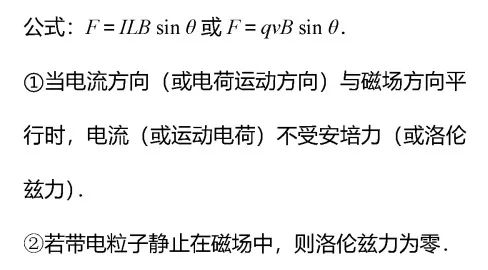

安培力和洛倫茲力的大小

洛倫茲力的方向判斷

確定通電導線在安培力作用下運動方向的方法

①當前元法：微分與積分的思想。

②等價法：利用磁鐵（電流）周圍空間磁力線分布的相似性進行等價替換。

③特殊位置法：通電導線處于特殊位置時要注意磁場方向。

④結論方法：兩根平行通電直線之間的吸引力和排斥關系。

⑤換算研究對象法：該方法常用且實用。

4、磁場中的現代五項

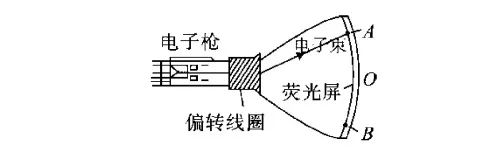

電視顯像管

洛倫茲力的方向判斷

陰極發射電子，電子經過偏轉線圈（偏轉線圈產生的磁場垂直于電子運動方向）受到洛倫茲力的作用而發生偏轉。偏轉的電子撞擊熒光屏，導致熒光屏發光。

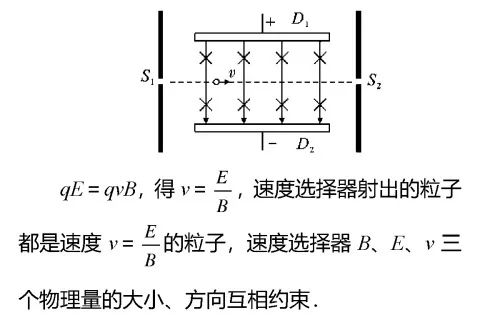

速度選擇器

洛倫茲力的方向判斷

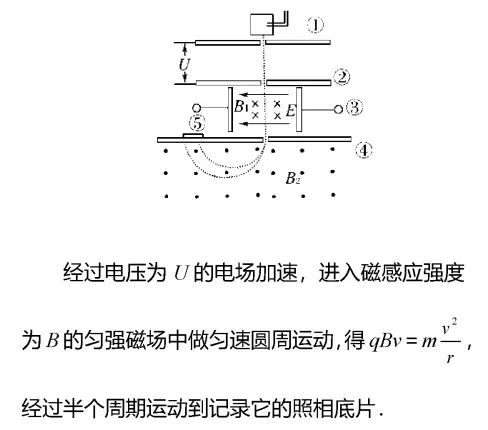

質譜儀

洛倫茲力的方向判斷

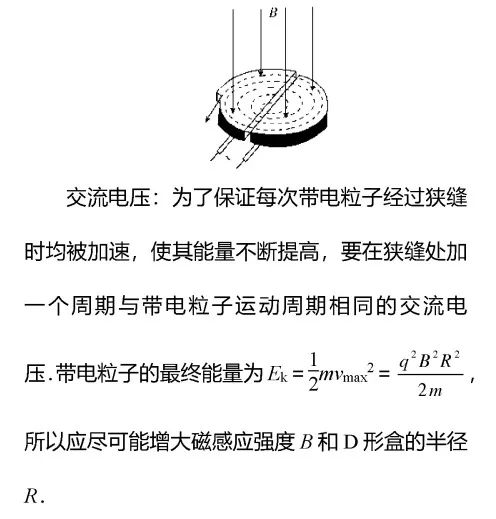

回旋加速器

洛倫茲力的方向判斷

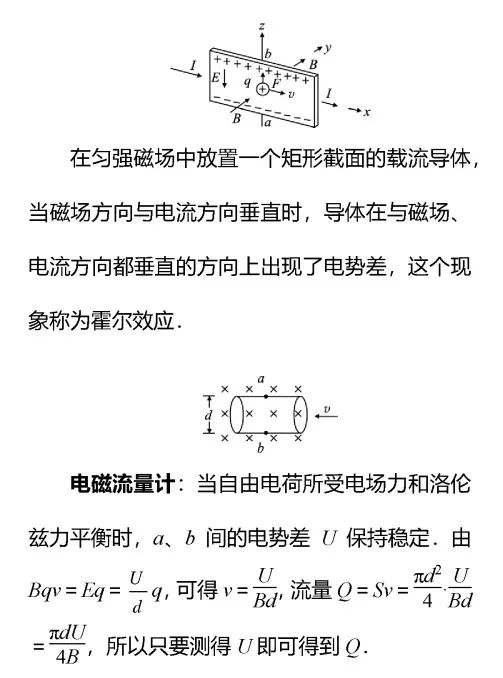

霍爾效應（磁流體發生器）

洛倫茲力的方向判斷

示范題

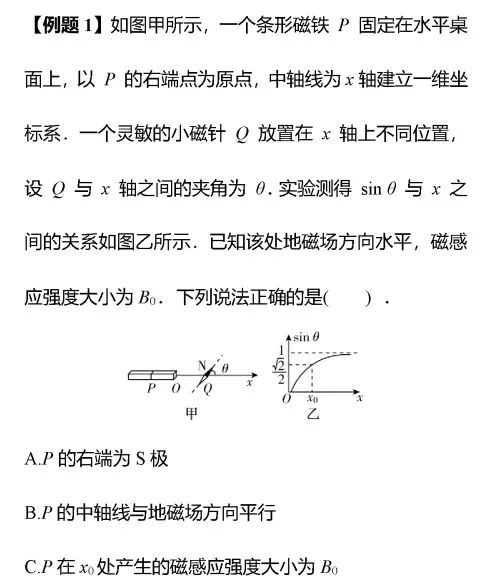

實施例1

洛倫茲力的方向判斷

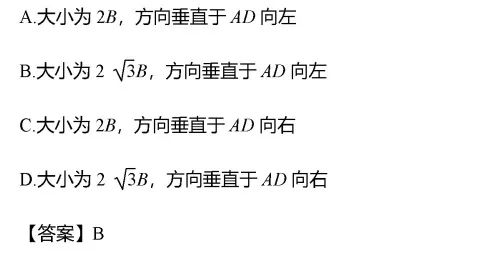

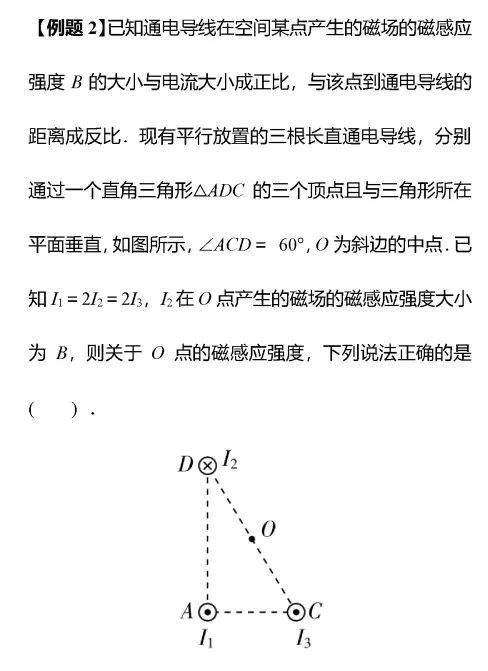

實施例2

洛倫茲力的方向判斷

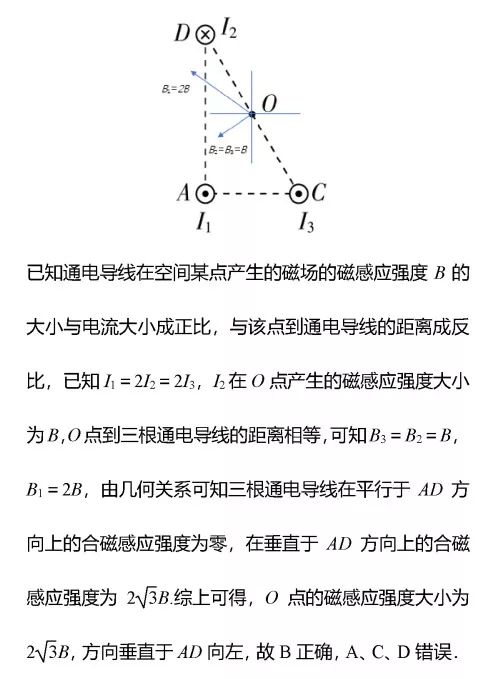

【分析】載流導線周圍磁場的磁力線是圍繞導線形成的同心圓。空間中某一點的磁場方向是沿著該點的切線方向，即垂直于該點與載流導線的連線。根據安培定律，可知三根通電導線在O點產生的磁場的磁感應強度方向如圖所示。

洛倫茲力的方向判斷

實施例3

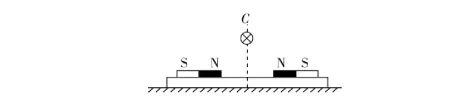

【實施例3】如圖所示，在水平地面上放置一塊厚度均勻的木板。兩個相同的條形磁鐵放置在木板上。兩個磁鐵的 N 極彼此相對。垂直于紙張的長直導線固定在兩塊磁鐵垂直對稱軸上的C點處，垂直于紙張向內通有恒定電流。木板和磁鐵始終處于靜止?fàn)顟B(tài)。假設有兩個形狀的磁鐵和木板。的總重力為G，則()。

洛倫茲力的方向判斷

A、電線上的安培力垂直向上，板對地面的壓力大于G

B、電線上的安培力垂直向下，板對地面的壓力小于G

C.施加在導體上的安培力水平指向右側，地面施加在板上的摩擦力水平指向左側。

D、施加在導體上的安培力水平方向向右洛倫茲力的方向判斷，地面施加在板上的摩擦力水平方向向右。

【答案】D

【分析】根據磁感應強度的疊加可以看出，導線所在位置的磁場方向垂直向上。根據左手定則可以看出，施加在導線上的安培力的方向是水平向右的。根據牛頓第三定律洛倫茲力的方向判斷，導線對兩個磁鐵的作用力方向是水平向左。對木板和兩個磁鐵作為一個整體進行受力分析。由于總有垂直向下的重力、導線所施加的水平向左磁場力、地面的支撐力和地面的靜摩擦力，根據公共點力由平衡條件可以看出，靜摩擦力的方向是水平向右，故D正確。

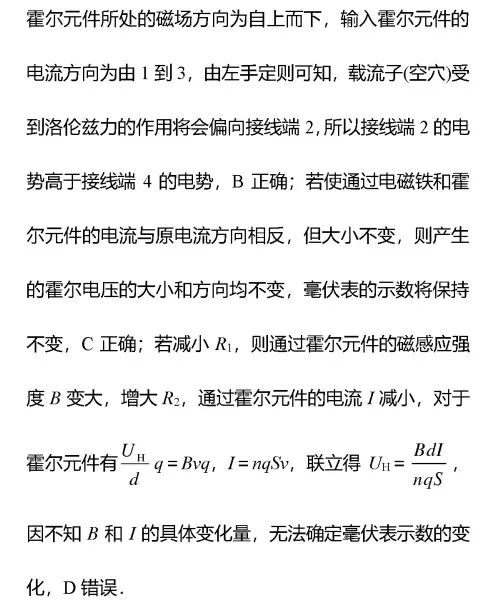

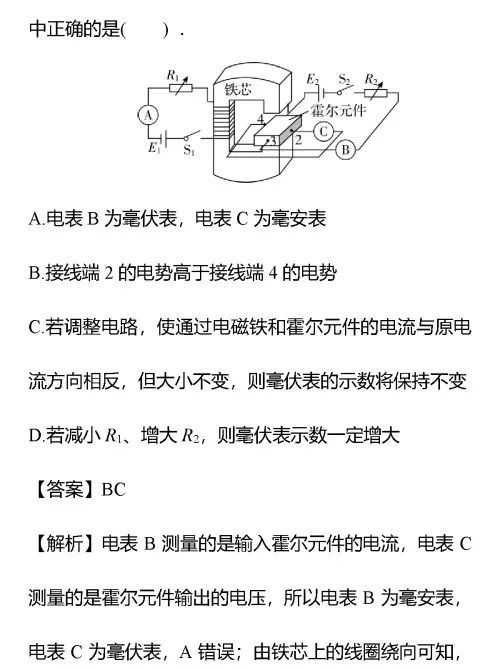

實施例4

洛倫茲力的方向判斷

高考物理MOOK

回顧過去的問題

洛倫茲力的方向判斷
