15.（8 分）
化學實驗通常涉及實驗?zāi)康摹?shí)驗原理、實驗儀器、實驗技術、實驗操作、數據分析等。
(1)用電流表(阻值約3kΩ)和電壓表(阻值約0.1Ω)檢測一個電阻(約5Ω)。 要求盡量減少實驗偏差，檢測電路應選用圖1（選“A”或“B”）。
分析與解答：
重要推論：
當電流表接近理想電流表時，可采用電壓表外接法，以減小檢測電路阻值的偏差。
當電壓表接近理想電壓表時，可采用電壓表內部接法，以減小檢測電路內阻值的偏差。
那么，在電路中，如何判斷電流表是否更接近理想電流表呢？ 還是電壓表更接近理想電壓表？
設Rv為電流表的阻值，Ra為電壓表的阻值，R為被測內阻。
所以：
如果，Rv:R>R:Ra，說明電流表的阻值比較大，比較接近理想電流表。
反之，Rv：R
所以對于這個問題：
Rv：R=300>R：Ra=50
說明電流表更接近理想電流表，應采用電壓表外接法，減少檢測偏差。
所以這道題應該選擇一張圖片來減少 bias。
(2)多聯式水表的內阻刻度線中間標有“15”字樣。 用它來檢測20kΩ左右的內阻阻值。 以下實驗步驟的正確操作順序是（填寫每個實驗步驟前的字母）。
A、將選擇開關置于“×1k”位置
B、將選擇開關置于“OFF”位置
C、將兩個堿基接到待測內阻的兩端，讀出電阻后立即斷開
D、將兩個底座直接接觸，調節歐姆調零旋鈕，使指針指向“0”
分析與解答：
用萬用表檢測待測內阻時
首先選擇合適的電阻值，然后進行調零，再進行檢測物理小實驗設備，最后關閉電源。
根據以上分析，本題正確順序?yàn)椋篈DCB。
提示選擇×1k是因?yàn)榇郎y內阻為20kΩ，接近15歐姆表中檔。

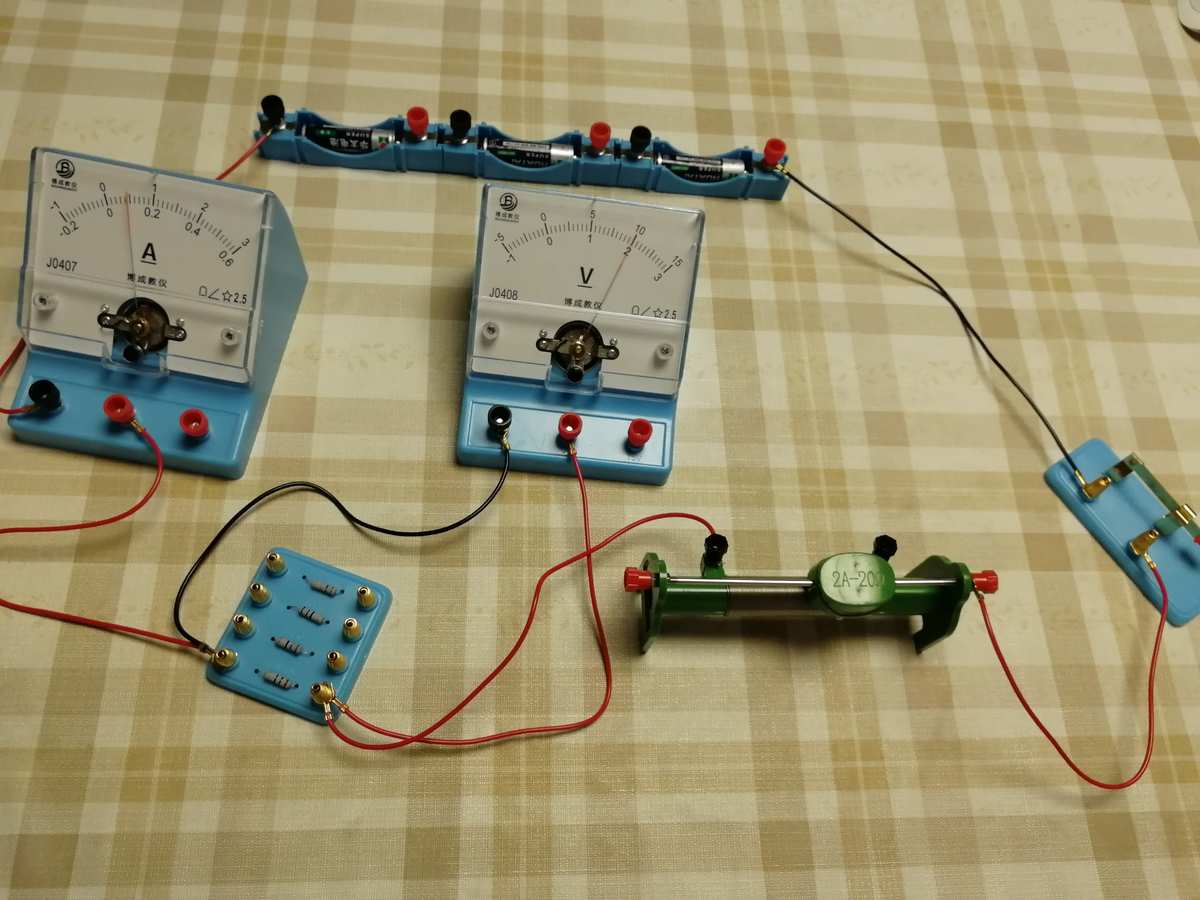

(3)圖2是“測量電源的電動勢和內阻”實驗的電路圖。 有同事在實驗中發現，合上開關后，無論滑動變阻器的滑動片怎么接，電流表顯示不變，但電壓表還是沒有指示。 為了查找故障，他在其他接線不變的情況下，嘗試將接在a位的電流表的導線端分別摸到b、c、d三個位置。 ，電流表無指示。 如果電路只有一個故障，則（選項前的字母可選）。
A.電線ab開路
B、滑動變阻器開路
C.電線cd開路
D、滑動變阻器漏電
分析與解答：
從題目給出的信息我們可以分析出電路中肯定存在斷路，電壓表不會顯示數字。 這時電流表檢測電源兩端的電流，就是電源的電動勢。
選項A，如果ab線斷開，那么當你嘗試觸摸b和c時，電流表不會顯示。 所以選項A錯誤。
B選項，滑動變阻器斷開，測touch b電流表有指示，測touch c電流表無指示，與題中描述不符物理小實驗設備，故B選項錯誤。
方案C，cd線開路，測b、c觸頭時，電流表有指示，測d觸頭時，電流表無指示。 符合題意，故C選項正確。
選項D，滑動變阻器漏電，使b、c、d的電流表都有讀數，電壓表也有讀數，所以不滿足題意，故選項D錯誤。
綜上所述，最后一題的正確答案是C選項。
