一、光反射繪制要點：
A。 物體和圖像關于平面鏡對稱；
b. 平面鏡是物點和像點連線的垂直平分線；
C。 反射角等于入射角，法線是反射光與入射光的傾角的角平分線，法線垂直于鏡子。
2、繪制光的折射要點：
A。 凸透鏡會聚光線，具有三種特殊光線。 凹透鏡使光線發散，具有三種特殊光線。
b. 光線從空氣斜入射到玻璃或水等介質時，折射角大于入射角； 否則，折射角小于入射角。
三、繪圖注意事項：
(1)用工具畫圖，作圖必須規范。
(2) 虛線是實際燈畫的，實線不是實際燈畫的。
(3)燈頭要有箭頭，燈頭要接好，不能斷。
(4)制作光的反射或折射光路圖時，應先在入射點畫出法線(實線)，再根據反射角與入射角的關系畫出光或折射角和入射角。
1. 如圖所示，S'為發光點S在平面鏡MN中的像。 若 S 發出的光線 SO 被平面鏡反射并通過 P 點，請求圖中發光點 S 的位置并完成光路．
分析
根據平面鏡成像的特點，物體和圖像關于鏡面對稱。 首先將像點S'的物點S與PS'相連，與鏡面的交點為入射點，繪制出入射光線SO。
【答】解法：作像點S′的物點S，連PS′，與鏡面的交點為入射點O，再連SO，畫箭頭，如右圖：
2. 在探索凸透鏡成像的實驗中光的反射折射圖片，

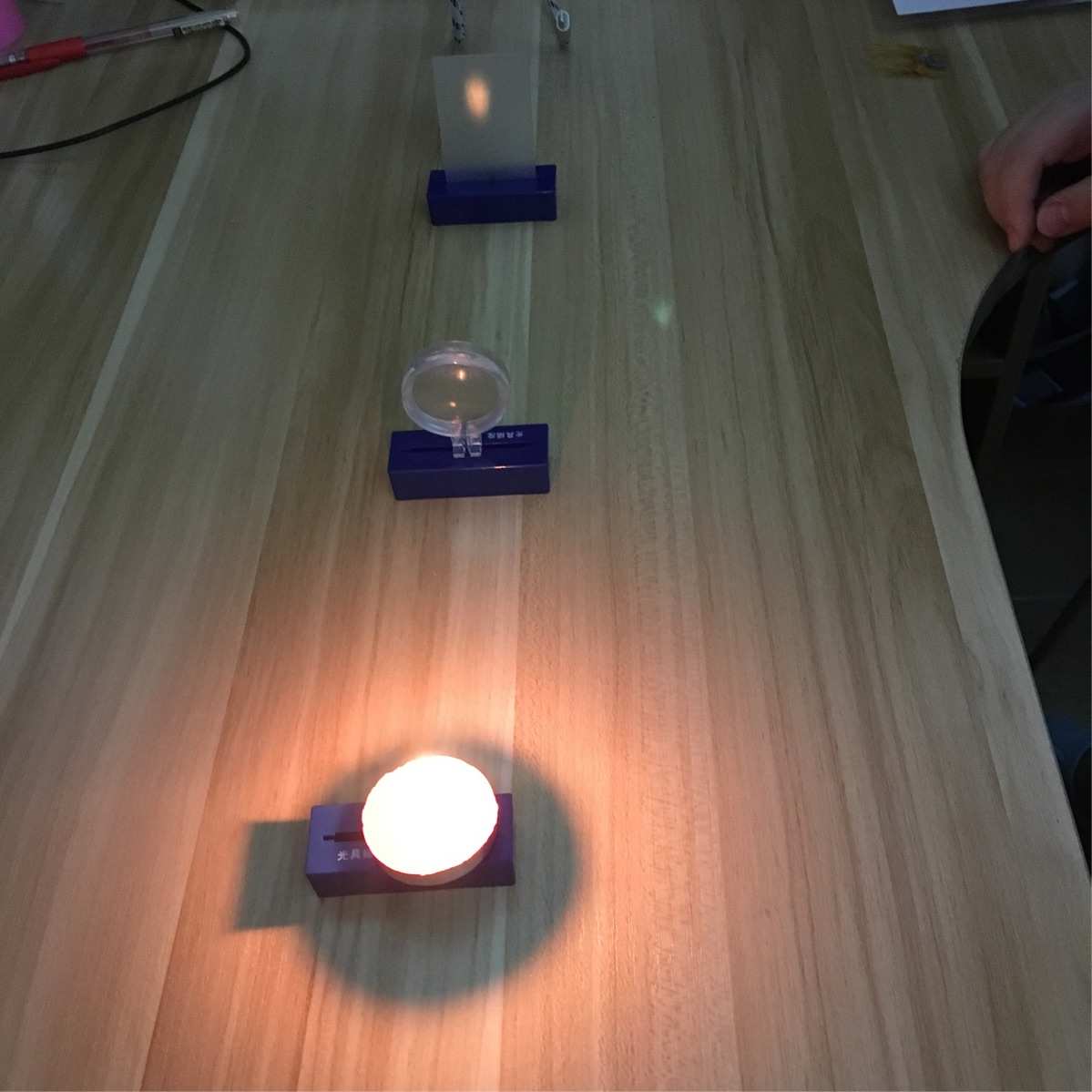

(1) 借助如圖所示的裝置，進行如下操作：將實驗器具按蠟燭、凸透鏡、光屏的順序放置在燈座上，并調整其高度，使蠟燭、凸透鏡大致在同一高度。
(2) 實驗過程中，蠟燭越燒越短，光屏上的圖像會連起來（可選填“up”或“down”），光屏（可選填“up”或“向下”）應進行調整；
(3) 聯通光幕如圖所示時，屏幕上得到清晰的倒置（選擇“放大”或“縮小”）虛像。
(4)將蠟燭移到距凸透鏡5cm處。 無論您如何調整光屏，您仍然無法在光屏上接收到清晰的圖像。 此時應通過凸透鏡從側面直接觀察（選擇“左”或“右”）
分析
(1) 在探索凸透鏡成像的實驗中，將蠟燭、凸透鏡、光屏依次放在桌子上。 兩者在同一條直線上，兩者的中心大致在同一高度。

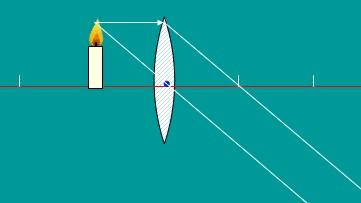

(2) 以光線通過光心時方向不變?yōu)榕袛嘁罁?jù)。
(3)凸透鏡成像時，物距小于焦距的兩倍，凸透鏡形成倒置縮小的虛像。
(4)凸透鏡成像時，物距大于焦距，凸透鏡形成直立放大的實像，物像在凸透鏡的同一側。 觀察實像時，將光屏拿開，從鼻子左側通過凸透鏡觀察光屏。
【回答】
(1)將蠟燭、凸透鏡、光幕依次放在燈座上，調整高度，使蠟燭和凸透鏡的中心大致在同一高度，成像在光座的中心光幕。
(2) 蠟燭越燒越短。 根據光線通過光中心不改變方向，圖像向下連接，因此圖像在光屏的中心形成，光屏向下連接。
(3)如圖所示，物距小于兩倍焦距，凸透鏡形成倒置縮小的虛像。
(4)將蠟燭移到距凸透鏡5cm處。 無論你如何調整光屏，光屏上仍然沒有清晰的圖像，這說明凸透鏡成實像，物像在凸透鏡的同一側。 去掉光幕光的反射折射圖片，耳朵在凸透鏡的一側。 一方面，直接通過凸透鏡觀察蠟燭的圖像。
所以答案是：（1）居中； (2) 向上； 向上; (3)收縮； (4) 對。
