問題描述：
在檢測小燈泡電功率的實驗中，所用小燈泡的額定電流為2.5V，額定功率不超過1.5W。
(1)小明和小紅首先用伏安法測量了燈泡的額定功率。 他們連接的部分電路如圖1所示，請用筆畫代替導線，完成圖中實體電路的連接。
(2)小明接上了實驗中的電路。 合上開關后，他接上變阻器的滑片P，發現小燈泡一直不亮，電流表有讀數，電壓表卻沒有。
(3)排除故障后，小明合上開關，與滑片P通訊到某一點，發現電流表與電流表如圖2所示，此時小燈泡的實際電壓為_(kāi)__A，小燈泡的色溫為_(kāi)__（填寫“正常”、“較亮”或“較暗”）。 要測量燈泡的額定功率，您需要將滑塊連接到 ___ 端子（填入“A”或“B”）。
(4)小明和小紅嘗試用其他方法測量小燈泡的額定功率。 他們?cè)O(shè)計的電路如圖3所示，請完成他們的實驗步驟，根據他們的實驗數據估算小燈泡的額定功率。 電源的大小（電源電流不變）。

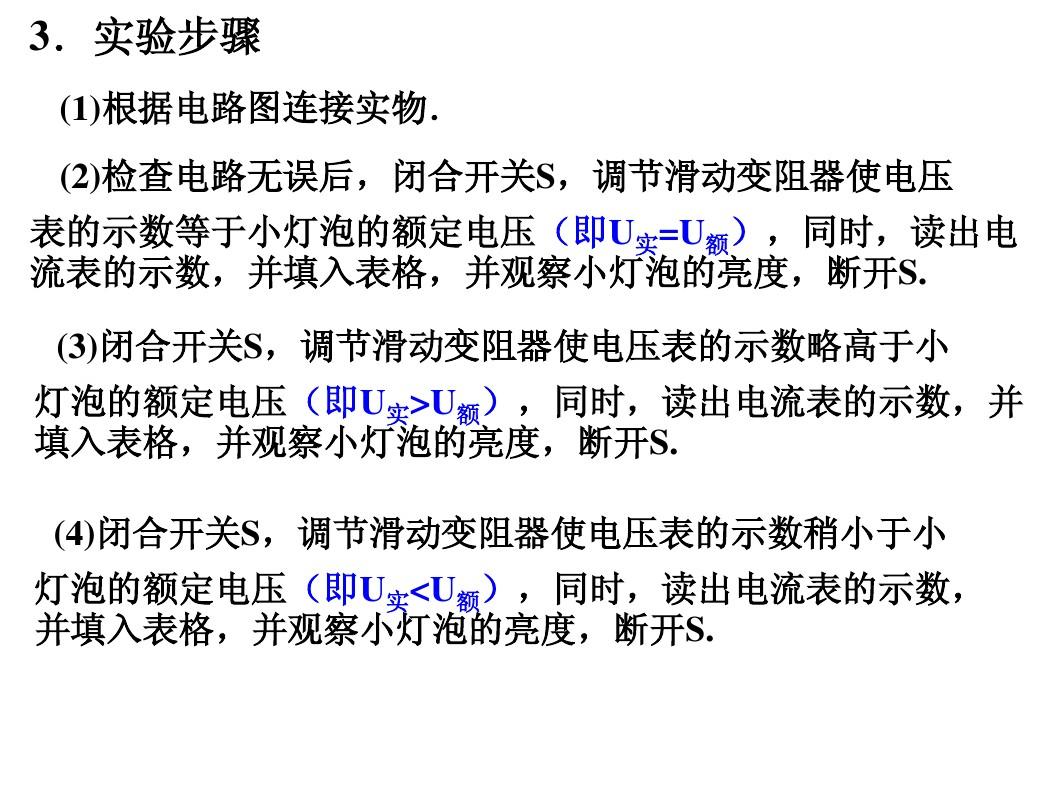

a：閉合開關S和S2，將滑塊接到底，選擇合適的電流表阻值，讀出電流指示為4.5V。
b：閉合開關S和S1，選擇合適的電流表阻值，接通滑塊，直到電流指示為小燈泡額定電流2.5V。
c：保持滑塊位置不變，閉合開關___，讀取此時電流指示為2.7V，則可知小燈泡的額定功率為_(kāi)__W。
最佳答案：
(1) 根據P=UI，燈泡的額定電壓約為： I=
P量
U量
=
1.5W
2.5V
=0.6A，所以電壓表的阻值為0~0.6A； 燈泡的額定電流為2.5V，所以電流表的電阻值為0~3V；
燈泡與電壓表串聯，燈泡兩端并聯電流表； 如右圖：
(2)如果燈泡不亮，電壓表無讀數，說明電路開路； 如果電流表有讀數，則說明電流表的正負極接在電源的兩極上，則電路故障是燈泡壞了；
(3)電壓表的阻值為0～0.6A，分度值為0.02A，指示值為0.42A；
由于電路電壓大于燈泡的額定電壓，需要減小接在電路中的滑動變阻器的阻值，所以將滑動變阻器接在B端；
(4)閉合開關S和S2，將滑塊接到底端，電流表檢測電源電流測量小燈泡電功率教案，則電源電流為4.5V；
當開關S2斷開，開關S、S1閉合時，滑動變阻器與燈泡串聯，
根據串聯電路的總電流等于內阻兩端電流之和：
U=UL+UR，即：4.5V=2.5V+IR-----①
保持滑塊位置不變，當開關S1斷開，開關S、S2同時閉合時，滑動變阻器串聯內阻R0測量小燈泡電功率教案，
根據串聯電路的總電流等于內阻兩端電流之和：
U=U0+UR′，即：U=U0+I0R，
所以，4.5V=2.7V+
2.7V
6Ω
×R-----②
可得解①②，R=4Ω； 我=0.5A；
那么燈泡的額定功率：P=UI=2.5V×0.5A=1.25W。
所以答案是：（1）見上圖； (2)燈泡壞了； (3) 0.42； 較暗； B; (4) S和S2； 1.25。
