專題2光的反射與折射
一、精選范例
1、如圖所示為研究光的反射定理的實驗裝置。 為了研究反射角與入射角的關系光的反射折射圖片，
實驗中應進行的操作是（ ）
A. 沿ON方向來回轉動盤子E
B. 沿ON前后轉動板F
C.改變光OB和ON的傾角
D.改變光AO和ON的傾角
2. 一條光線打在平面鏡上，反射光線與鏡面的傾角為35°，入射光線與反射光線的傾角為( )
A. 35°
B、55°
攝氏度，70°
D、110°
3. 以下哪項陳述是正確的？ ( )
A、光從空氣到水底時，折射角一定大于入射角
B. 在光的反射中，當入射光遠離法線時，反射光也會遠離法線
C.光從水底進入空氣時，傳播方向必然改變
D、以上說法都不正確
4. 一束光打在平面鏡上。 當入射角減小15°時，入射光與反射光剛好成直角。 原入射角應為 ( )
A. 30°
B、45°
攝氏度，15°
D、60°
5、一束光從空中射入水底，入射角為40°。 在海面上，一部分光被反射，另一部分被折射。 反射光與折射光的傾角為()
A. 小于 40°
B. 40°和60°之間
C. 在 50° 和 100° 之間
D. 在 100° 和 140° 之間
7、如圖所示，一束光從與鏡面成30°角的方向射到平面鏡上。 當平面鏡旋轉到實線位置時
設置時，反射光線與入射光線的傾角為 ( )
A. 40°
B、100°
C. 140°
D、80°
8、如圖所示，光從一種介質射入另一種介質，MN為兩種介質的界面，其中一種介質為空氣，則入射角為 ，折射角為 ，邊MN 為空氣（填“左”或“右”）。
9. 如圖所示，一束光垂直向下射到水平放置的平面鏡上。 光源S距地面平面鏡2米。 如果用這個光源照亮距離光源2米的地面上的一個點P，則應該翻轉角度。
10、如圖所示，發光點A發出的光打到海面后，反射光經過B點，請畫出
入射、反射和折射光線的一般方向。
11、如圖所示，李師傅需要從A屋拉線到路堤上安裝一盞路燈，再從A屋拉線到B屋再安裝一盞路燈。 那么河堤上安裝路燈用的電線在哪里呢？ 最短的總寬度？ 小明把路堤看成一面平面鏡，用光學繪圖非常簡單地確定了安裝位置。 請畫小明的畫。
2.鞏固訓練
1、關于光的反射，下列說法正確的是（ ）
A、入射光與鏡面的傾角為20°時，反射角也為20°
B.當入射光線接近法線時，反射光線遠離法線
C、入射角減小5°時，反射光與入射光的傾角也減小5°
D.法線必須垂直于反射面
2、入射光線與鏡面的傾角為30°，反射光線與入射光線的傾角為( )
A. 30°
B、60°
C, 90°
D、120°
3、入射光與平面鏡的傾角為30°C，轉動平面鏡使入射角增加5°C，則入射光與反射光的傾角為( )
答：500
B. 1300
C.1050
D. 1100
4. 一束光垂直照射平面鏡。 反射后，反射角為 ( )
A、90°
B、0°
C. 180°
D. 45°
5、如圖所示，將兩個相互垂直的平面鏡固定在一個可以繞紙平面上的0軸旋轉的框架上。 當入射光方向不變，架子旋轉時，反射光的方向為（ ）
A、不變
B. 向下偏差
C.向上偏差
D、無法判斷
6、為了將陽光反射到入口正東的水平涵洞，小明設計并安裝了一個可以手動調節方向的平面鏡M。 如圖所示，正午時分，太陽光垂直于水平地面，如圖 中表示平面鏡方向的角度，應為α=； 下午太陽偏西，α要合適（選擇“增加”或“減少”）
7、如圖小聰通過平面鏡看到小狗要偷小魚。圖畫入口
圖中顯示了發射和反射光線光的反射折射圖片，但未標明光的傳播方向。請在圖中用箭頭標出
小從看到小狗偷魚時光線的傳播方向，根據光的反射規律畫了一條平線。
鏡子。
8. 如圖，中學過道轉角處的墻上裝了一面平面鏡，方便小伙伴們整理自己的容貌，
下午，樓道可以被光的反射照亮。請在圖中準確畫出燈S發出的光
光線經平面鏡反射后到達A點的光路圖。
9、某學校新建了一個噴泉，在池底中央安裝了一盞臺燈。 當池中沒有水時，
燈發出的一束光照射在圓弧上，在S點產生一個亮點，如圖。
將水池注滿水，當湖水位上升到位置a時，站在水池邊的人聽到P點的亮點； 如果海平面上升到 b 位置，人在 Q 點聽到亮點，則 ( )
A點和P點在S點上方，Q點在S點上方
B、P點在S點之上，Q點在S點之下
C、P點在S點下方，Q點在S點上方
D點和P點在S點下方，Q點在S點下方
10、如圖所示，如果用一塊玻璃塊切出一塊半正方形的玻璃，如果穿過圓心的光線射到玻璃塊上，則正確的光路圖是（）
A B C D，
11、如圖所示，一束同向的光從右邊斜射向海面。 此時反射角為β，折射角為γ。 若將水箱上端稍稍抬高，當海面恢復平坦時，反射角為βl，折射角為γ1，則()
A. β1<β, γ1<γ
B、β1=β，γl=γ
C. β1<β, γ1>γ
D、β1>β，γl>γ
12、如圖所示，人眼在A處的玻璃缸B處可以看到雨花石。如果從A處射出一束激光，則
如果激光束打在玉化石上，激光束應該射出哪里呢？ ()
A點和B點
B、B點以上
C、B點以下
D、B點左或右
13. 某學校新建一座噴泉，在池底中央安裝一盞燈。 當池中沒有水時，燈會發光。
一束光照射在圓弧圈上，在S點產生一個亮點，如下圖，現在不斷往水池里倒水
水，亮點S怎么接？ ()
A. 上行鏈路
B、下行鏈路
C、保持原來的姿勢
D. 先上移，再下移，最后保持原位
14、如圖平面鏡上方有垂直擋板P，擋板兩側AB、CD為發光燈
請將S點經平面鏡反射后的兩條反射光在圖上畫出發光點S。 （要求留下
下面畫出痕跡）

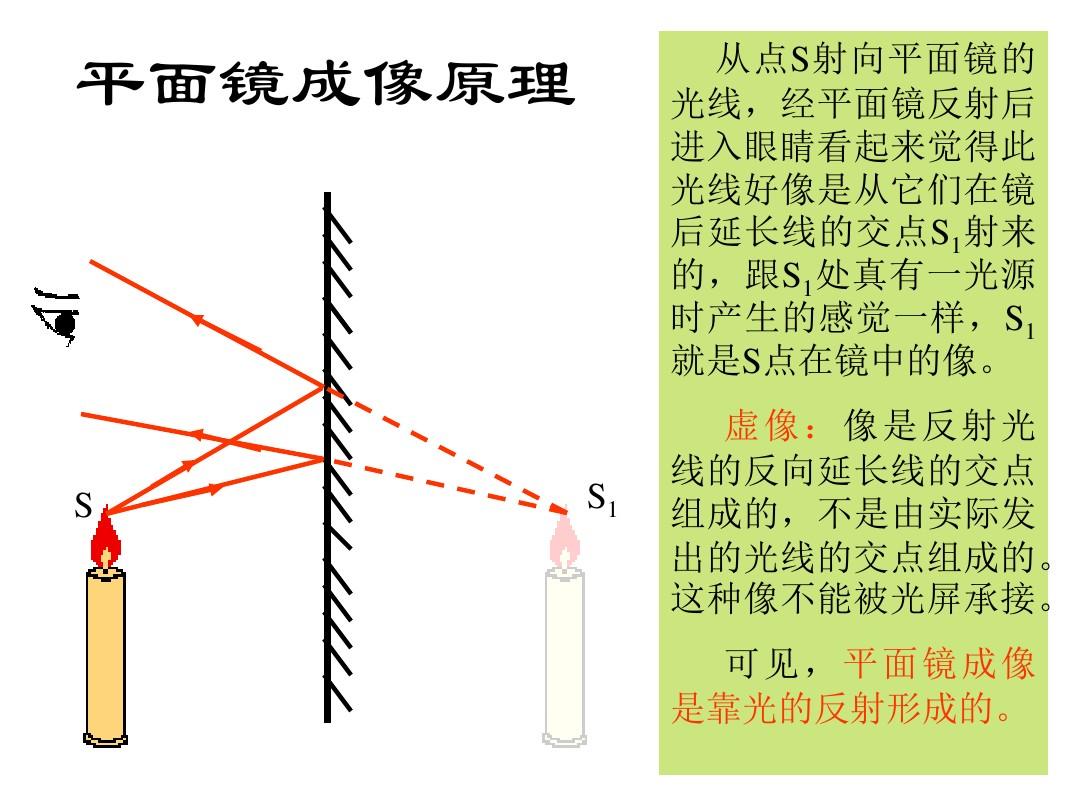

15、如圖所示，光點S在平面鏡MN中的像為S1。 當平面鏡翻轉一定角度時，
其圖像為S2，請借助平面鏡的成像特性畫出旋轉平面鏡的大致位置
16、如圖所示，探索平面鏡的成像特性時，用玻璃作為平面鏡立在桌子上，通過它
透過玻璃，可以看到前面的棋子A和棋子B的影像。
(1) A的影像是光線透過玻璃進入人眼所產生的，
看到 B 是由光線穿過玻璃 進入人眼引起的。
(2) 兩顆棋子的大小相同，B和A的圖像可以完全重合。
(3)如果在棋子B和玻璃之間垂直放置一塊不透明的硬紙板，則在棋子A的側面
看板看不到的是
A。 棋子A的圖像； B. 棋子B； C. 棋子A和棋子B的圖像
(4) 如果玻璃板在實驗中不是與桌面垂直放置，而是稍微傾斜，實驗過程中會出現以下情況
下列哪項現象
A.你不能看到玻璃后面的圖像
B、如果玻璃向前傾斜，圖像會變長，玻璃板后面的方格無法與圖像重合
C．如果玻璃向后傾斜，圖像會被縮短，玻璃板后面的方格不能與圖像重合
D． 圖像會上下移動，玻璃板后面的跳線不能與桌面上的圖像重合。
