隨著社會越來越發達，大家都選擇在網上學習相關的知識內容平面鏡成像特點作圖，比如科普下的平面鏡圖像下畫圖的方式。
到目前為止，相信很多同學都對科普下的平面鏡成像的繪制方法這個話題非常感興趣，因為這個話題最近也很熱門。 既然大家都想了解科普下平面鏡成像的繪制方法，小編也在網上收集了一些科普下平面鏡成像的繪制方法的相關資料，所以分享給大家。
（相關資料圖）
平面成像測繪一般有兩種方式：對稱法和光路圖法。

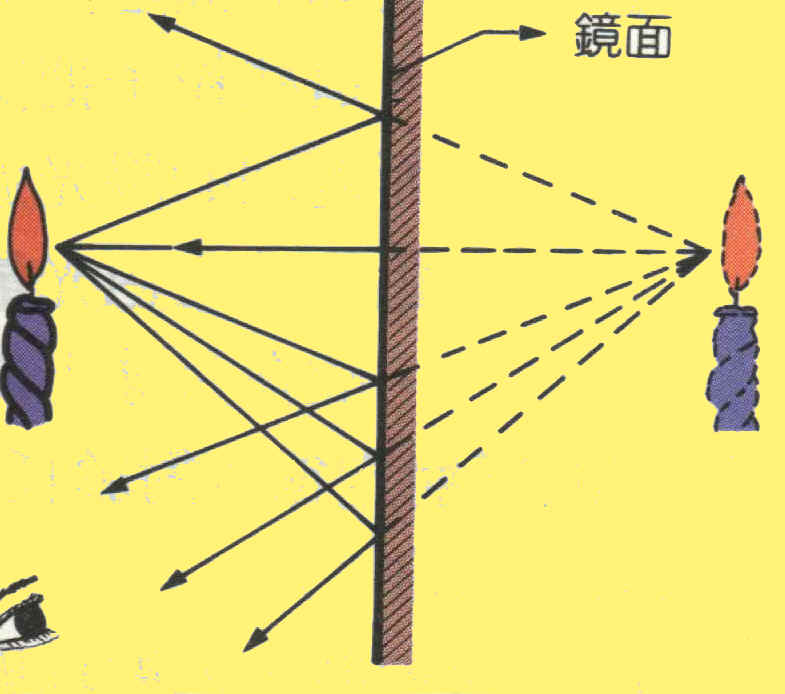

一是根據平面鏡的成像特性來描繪——“物體在平面鏡中的像總是相對于鏡面對稱”。 我們稱這些繪圖方法為對稱； 另一種方式是根據光的反射定律來畫，即根據光的傳播路徑來畫。 我們將這些繪制方法稱為光路映射。
【例1】發光點發出的光被平面鏡反射，如圖1所示。請畫出地圖，找出發光點在哪里。
平面鏡成像
方法一：對稱
①將兩條反射光線延伸回全身鏡的另一側（注意：全身鏡旁邊的反向延長線必須是實線），使其與S'點相交；
②從S'點到鏡面做一條垂直線，使其與鏡面相交于O點，然后從O點延伸到鏡前的S點，使SO=S'O（注意：發光點與實像點的連線必須是實線），所以S點就是發光點的位置（如圖1所示）。
方法二：光路圖法
(1)以兩條反射光線與鏡面的交點作為鏡面的垂直線(即法線)。
②根據光反射定理“反射角等于入射角”，兩束反射光線的入射光線相交的點就是發光點（如圖2所示）。
注意：法線必須是實線，并且入射光線必須指示傳播方向。
平面鏡成像
【例2】根據平面鏡的成像特性，畫出物體AB在平面鏡中的圖像如圖2。
平面鏡成像
分析：本題需要根據平面鏡的成像特性，在平面鏡中勾勒出物體AB的像。 在這些情況下，我們只能根據平面鏡的成像特性，使物體在平面鏡中成像對稱。 如果沒有特殊要求按照哪種原理繪制，我們也可以采用上述兩種方法中的任意一種來使物體在平面鏡中成像。
方法一：對稱
①確定物體AB上兩個（或多個）可以描述物體形狀的點AB（或多個點）。
②從AB的兩點（或多點）到鏡面做一條垂線，延伸到鏡面后面的A"B"（或多點），使鏡面后面各對應點的距離等于鏡面前面各點的距離。
3、用實線連接全身鏡旁邊的對稱點，得到物體在平面鏡中的圖像（如圖3所示）。
注意：物點與像點的連線必須是實線，物體在平面鏡中所成的像也必須是實線。 如果物體有方向，那么物體在平面鏡中的像也一定有方向。
方法二：光路圖法
①確定物體AB上兩個（或多個）可以描述物體形狀的點AB（或多個點）。
②分別在全身鏡上制作兩點AB的兩條入射光線，然后根據光反射定律制作各入射光的反射光線。
(3)將每個人的反射光延伸到全身鏡的對面，交出A'b'的兩點（或多點），用實線連接A'b'平面鏡成像特點作圖，得到物體AB在平面鏡中的實像。 （如圖4所示）。
注：鏡后反射光的法線、反延長線和物體產生的圖像必須使用實線。 如果物體有方向，那么物體在平面鏡中的像也一定有方向。
