從使用功能上，我們將電壓互感器分為檢測用電壓互感器和保護用電壓互感器兩種。 各種電壓互感器的原理都是相似的。 本文總結了各種電壓互感器的接線圖，供參考。
1、檢測用電壓互感器接線方法
檢測用電壓互感器的作用是在正常電流范圍內向檢測、計量裝置提供電網電壓信息。
1、常用電壓互感器接線圖
電壓互感器一次側電壓從P1端子升壓，從P2端子降壓； 即P1端子連接電源側，P2端子連接負載側。
電壓互感器二次側電壓從S1流出，進入電壓表正極。 電壓表負端降下來后，流入電壓互感器二次端S2。 原則上要求S2端子接地。
注：各電壓互感器的一次標稱值為L1和L2，二次標稱值為K1和K2。
2、穿心式電壓互感器接線圖
穿心式電壓互感器的接線與普通電壓互感器類似。 初級側經過變壓器的P1側，從P2側下來。 二次側接線與普通電壓互感器相同。
電壓互感器的內部是什么樣的？
這是一個電壓互感器（正極和水平）：
它的內部可能看起來像這樣：
這是另一個變壓器（倒置）：
內飾與上一款不一樣：
以下是電流互感器、電流互感器和電能表的接線對比：
1 電流互感器V/V連接方法
V/V連接示意圖
V/V連接3D示意圖
2 電流互感器Y/Y接法
Y/Y連接示意圖
Y/Y連接3D示意圖
3 電壓互感器不完全星形接法
電壓互感器不完全星形接法示意圖
電壓互感器不完全星形接法3D示意圖
4電壓互感器星形接法
星形接法示意圖（適用于10kV以上）
星形接法示意圖（適用于400V）
星形接法3D示意圖（400V）
圖5 電能表接線示意圖
單相三線電能表組合接線圖
（3*100V電能表+3*100V專用變量采集終端）
單相四線電能表組合接線圖
（3*57.7V電能表+3*100V專用變量采集終端）
單相四線電能表組合接線圖
（3*220V電能表+3*220V專用變量采集終端）
特別說明
400V電壓互感器不需要接地，10V及以上電壓互感器只需無極性端接地。 在接線過程中，強烈建議采用分相接地方式，但電壓環路和電流環路分別接地。
三個電流互感器接線圖
電壓互感器接線一般分為四種接線方法：
1、單個電壓互感器接線圖
只能反映三相電壓的情況，適用于需要檢測一相電壓的情況。
單電壓互感器接線圖
2、單相全星形接法、三角形接法電壓互感器接線圖
單相電壓互感器能夠及時準確地了解單相負載的變化。
單相全星型電壓互感器接線圖
單相全半角電壓互感器接線圖

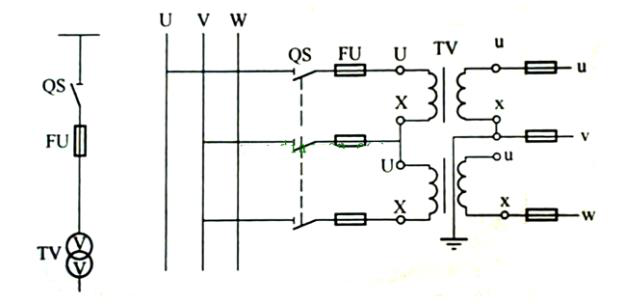

3、兩相不完全星形接法電壓互感器接線圖
實際工作中用得最多，但僅限于單相三線制。 它省去了電壓互感器，根據單相矢量和為零的原理，用A、C相電壓計算出B相電壓。
兩相不完全星形接法電壓互感器接線圖
4、兩相差壓接線方式電壓互感器接線圖
它也只用于單相三線電路。 這種接法的優點是不僅節省了一個電壓互感器，而且可以用熔斷器來反映單相電路中的各種相間漏電故障，又稱最少熔斷器完成。 單相過壓保護串聯電路接線方法，節省投資。
兩相差壓接線方式電壓互感器接線圖
5、其他接線方式
5.1 原邊串聯和副邊串聯
電壓互感器一次側與二次側串聯連接圖如下所示。
電壓互感器一次側串聯與二次側串聯接線圖
5.2 原邊串聯、副邊并聯
電壓互感器一次側串聯、二次側并聯連接圖如下所示。 串并聯后，療效：變壓器鐵損降低一倍，二次額定負載降低一倍。
電壓互感器一次側串聯、二次側并聯連接圖
5.3 原邊并聯、副邊串聯
電壓互感器一次側并聯與二次側串聯圖如下所示。 串并聯后的療效：變壓器鐵損減少一倍，二次額定負載減少一倍。
電壓互感器一次側并聯、二次側串聯
5.4 原邊并聯、副邊并聯
電壓互感器一次側并聯和二次側并聯如下圖所示。 并聯后的療效：變壓器鐵損不變串聯電路接線方法，二次額定負載減少一倍。
電壓互感器一次側并聯與二次側并聯
