[!--downpath--]漏電辨識與串并聯電路
帶有電流表，電壓表的電路剖析
熱學中的基本概念：通路，開路和漏電

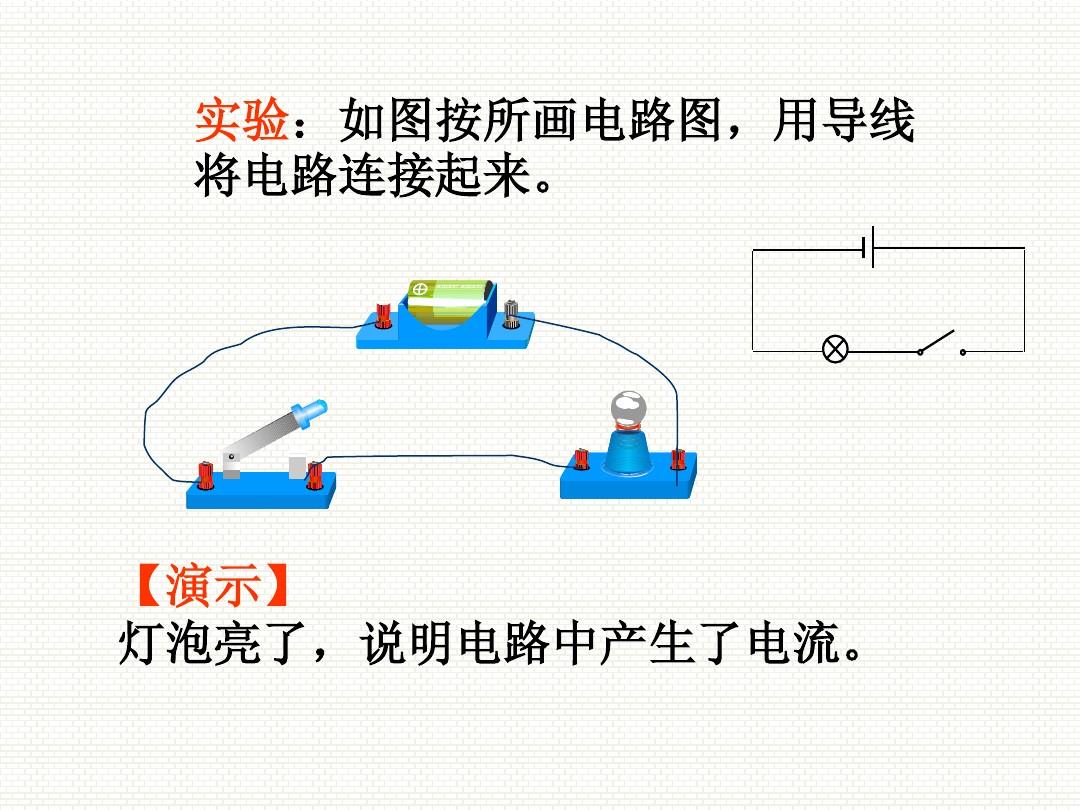

1、通路:電路接好后,閉合開關,處處相通的電路稱作通路。
2、斷路(開路):開關未閉合,或導線破裂,接頭松脫,導致電路在某處斷掉,稱作開路,也稱作斷路。
3、短路:導線不經過用家電直接跟電源兩極聯接的電路,稱作漏電。
漏電分為電源被漏電和用家電被漏電,電源漏電，如圖示甲所示,電壓經過外加導線,而繞開了兩個燈泡,兩個燈泡都不亮。
用家電被漏電，如圖示乙所示,用導線把接到燈泡兩端,電壓流經外加導線而繞開了小燈泡,小燈泡不發光，LED發光。
電路圖:用規定的符號表示電路聯接情況的圖,稱作電路圖。
畫電路圖時請注意:
(1)要用統一規定的符號。
(2)連接線要畫成橫平豎直。
(3)電路圖要簡練、整齊、美觀。
畫電路圖時,最好從電源的負極出發,沿電壓的方向依次畫,在電路圖中導線無長短之分的原則。
合理安排電路器件的位置,使之均勻分布在電路中,器件符號不能畫在電路的轉角處,導線不能相交。
電路的聯接形式
1、串聯電路:兩個小燈泡首尾順次相連。由用家電串聯組成的電路稱作串聯電路。
2、串聯電路的特性:
(1)聯接特征:挨個順次首尾相連。
(2)電壓路徑:只有一個。
(3)開關控制特性:開關能同時控制所有的用家電燈泡串聯和并聯哪個亮，與開關的位置沒有關系。
(4)用家電工作特性:
各用家電相互影響，一個用家電壞了,其他用家電都不能工作。
并聯電路:兩個小燈泡并列聯接。由用家電并聯組成的電路稱作并聯電路。
并聯電路的特性:
(1)聯接特征:并列聯接：首首尾尾相連。
(2)電壓路徑:電壓有兩條(或多條)路徑;
(3)開關控制特性:支路的開關控制整個支路,大道的開關只控制本大道。
(4)用家電工作特性:各器件可以獨立工作,一個用家電壞了了,其它用家電不受影響。
如何判定電路圖是串聯還是并聯,漏電、開路還是通路?
先找支路,再找分支點（把電流表在草稿紙上擦去）；
假如都有用家電,不管燈泡多少都會分成多條路（并聯電路）；
假如兩個分支點間的電路中有導線或電壓表,則從此處過（燈泡被漏電,串聯）
看開路或通路則是看是否有電壓經過,走不通就是斷路（開路）。
對于故障電路的判定歷來是中學生們較頭痛的問題，總找不到思路，無從下手。雖然，假如把串聯，并聯的知識結合上去燈泡串聯和并聯哪個亮，不是很難。
一下邊就怎么判別漏電的一種方式介紹給你們。看下邊的電路圖：
L1被黑色導線漏電了。
可以把L1和綠色導線并聯后的這一部份看成一個等效內阻R(用紅色框框上去的那一部份)。
導線的阻值原本就十分小，因?yàn)長1與綠色導線并聯的，按照內阻越井越小的的特性。
可知R比藍色導線的內阻還要小,等效內阻R和L2是串聯的，而串聯電路有小阻值分小電流的特性,所以,等效內阻R分到的電流特別小,用電流表檢測時示數也十分小，幾乎不分電流，自然就沒示數。
