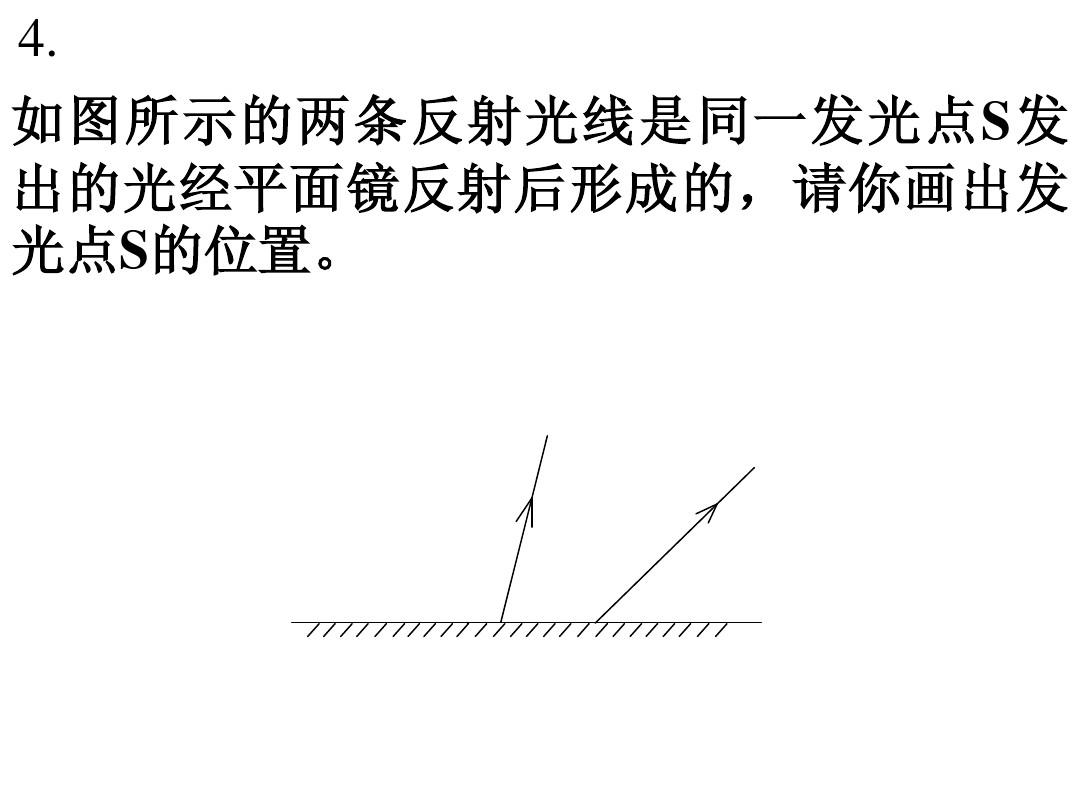

光學平面鏡畫像專項練習 1、圖中平面鏡成像作圖題，入射光與鏡面成30度角。 請完成光路圖并標出反射角。 2、耳朵聽到如圖所示的平面鏡反射的光。 確定圖中的入射光并標出入射角。 3、如圖所示，一條入射光線和它經過平面鏡反射后的反射光線，試分別畫出平面鏡的位置。 4.平面鏡前有光源s。 使光源s射出的一束光經平面鏡反射后剛好通過A點。 5、如圖所示，S為發光點，S'為S在平面鏡中的像平面鏡成像作圖題，l為入射到平面鏡的光線，畫出平面鏡的位置和l在平面鏡中的反射光圖。 6、圖中所示的兩條反射光線是由同一發光點S發出的光經平面鏡反射后產生的。 請畫出發光點S的位置。 7、如圖所示，發光點S在平面鏡MN中的像為S1。 當平面鏡旋轉一定角度時，其像為S2。 請畫出旋轉后平面鏡的大概位置。 8、畫出物體AB在平面鏡中所成的像。 9、用對稱法畫出物體ABC在平面鏡中所成的像。 10.右圖中的A'B'是物體AB在平面鏡中所成的像。 請畫出圖中平面鏡的位置。 11、如圖所示，發光點S發出的光經平面鏡AB反射后，障礙物CD前方出現亮區。 請畫出明亮區域的范圍。 12. 如右圖所示，光線A、B是點光源S發出的光線經平面鏡反射后的反射光線。 請畫出圖中平面鏡的位置，并完成光路圖。 13、點光源S發出的一條光線AB打到鏡子MN上，光線CD是S發出的另一條入射光線的反射光。如圖所示，請畫出點光源S的位置在圖。 14. 如圖所示，水平天花板上貼著一面平面鏡。 請在地面上畫出透過平面鏡（不分身高）能看到發光點S的區域。 15.在發光點S旁邊垂直放置一塊擋板，下面有一面大平面鏡。 請在擋板的另外兩側畫出S可以照亮的區域。 S16. 為使垂直照射的太陽光經平面鏡反射后水平進入涵洞，請畫出圖中平面鏡的位置，并完成光路圖
