一、關于電容的概念1、理想電容
電子電路中有四個基本物理量：電壓V、磁通量φ、電流I、電量Q； 這四個物理量構成了電路的理論基礎。 我們通常使用的電阻、電容、電感器件的特性都是由這些基本量推導出來的。 通過推理得到。 從電磁理論中，我們可以知道V和φ與Q和I之間的關系如下：
根據麥克斯韋方程組的第三個方程——法拉第定律：曲面上磁通量的變化率等于感應電場的環流電流（記住：磁場與電流密切相關）； 簡單的說法是：感應電場等于單位時間內磁通量的變化，即：V=dφ/dt或dφ=V*dt。 電磁學通論：單位時間內通過導體任意截面的電量稱為電流強度（I），即I=dq/dt； 或 dq=i*dt。
如上圖所示，四個基本物理量成對組成四象限關系圖，分別對應電阻、電容、電感和憶阻器四種基本電路元件。 讓我們看看電容器是否解決了這個問題：
電容器：C=dQ/dV，是指在電場中儲存電能的無源電子元件。 它是儲存電場能（靜電場能）的容器； 電容的單位是F，1F的意思是：元件兩端改變1C的電量，就會導致1V的電壓變化。
——同樣對于電容器來說，電容也是Q（電荷的變化）相對于V（電壓的變化）的曲線的斜率（因此有些電容器對電壓值非常敏感，電容值隨著電壓的變化而變化很大）外部電壓增加。品種）。
因此，電容是： 由兩個導體組成。 任意兩個導體之間都存在一定的電容。 其本質是衡量兩個導體在一定電壓下儲存電荷的能力； 在一定電壓下，能存儲的電荷量越多，這對導體的電容就越大。
——只要有兩個導體不短路，施加電壓后就會有電荷積累，那么它們之間就會產生電容； 一定要記住這個條件，后面不同電容的出現方式是超乎想象的，這是唯一遵循標準的方法。 稍后將在“電容器原理”和“信號完整性基本主題”中詳細解釋。
——C=ε0*εr*A/d，C：電容； ε0：真空介電常數； εr：相對介電常數； A：電極面積； d：電極距離。
2. 理想電容器
電容器是一種儲能元件，以靜電場能（電場能）的形式存儲能量。 理想電容器兩端的電壓不能突然變化。 我們還通過兩種電壓模式來看電容的特性：直流電壓和交流電壓；
當在電容兩端（中間有電阻R）加直流電壓時：上電瞬間，電容在電路中呈現低阻抗狀態，電容快速充電（大電流） ），電容兩端相當于短路； 那么電容兩端電壓非線性增加（指數曲線），RC充電時間常數為τ=R*C；
——當達到RC充電時間常數時，電容器兩端的電壓達到施加電壓的0.63倍。 電容器兩端的電壓等于施加的直流電壓（理論上，電容器兩端的電壓始終小于施加的直流電壓，即永遠不會充滿電）。 此時流過電容器的電流為0，電容器相當于開路； 此時，電源釋放的能量，以靜電場能量（電容器兩端添加的電荷）的形式存儲在電容器中。 當在電容器上施加交流電壓時，電流相位超前電壓相位 90°。 電容阻抗 小電容是用來“通高阻低”的。
2.關于電容原理

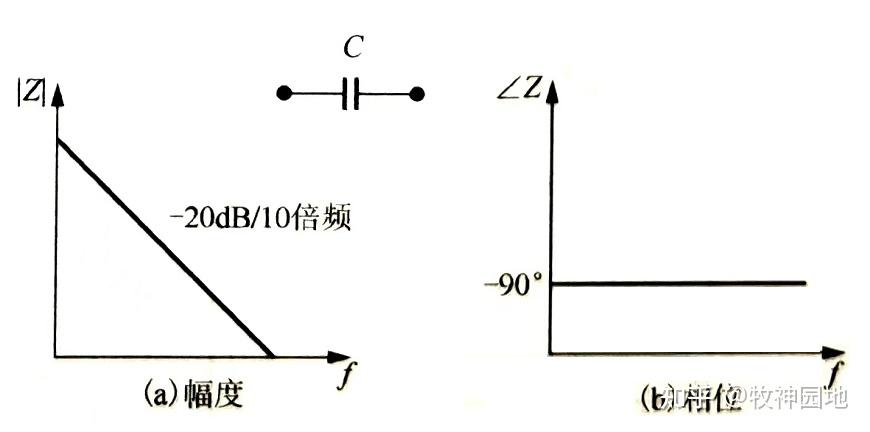

理想電容器的頻率響應特性圖如下圖所示。 其阻抗為 Z(jω) = 1/jωC = -j/ωC，因此我們可以看到：
電容器阻抗的大小| Z(jω)| = 1/ωc 隨頻率線性減小，斜率為 -20dB/十倍頻程（對數標度）； 電容的相位角在所有頻率下都是-90°（相位角的定義，虛軸如何旋轉，別忘了~）。
當然，電容和電阻一樣，不僅僅是理想的電容特性，而是電容、寄生電阻和寄生電感的綜合體； 并且不同類型的電容器的特性也不同。 例如：容量較大的鋁/鉭電解電容（10uF級～10uF級）可用于儲能。 陶瓷電容的電容量比較小（pF級~數百uF級），但寄生電阻（ESR）很小，可以用來抑制EMI輻射。

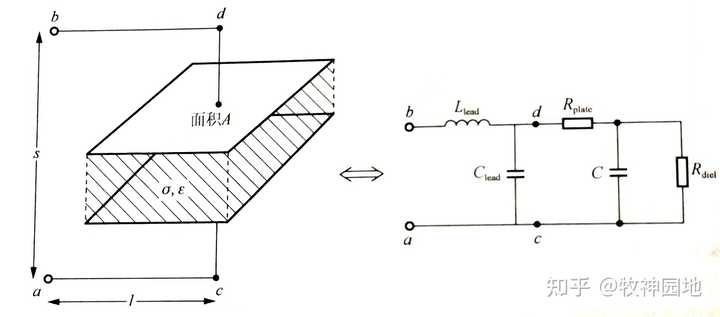

但本質上，電容器可以看作是一堆被電介質隔開的平行板，如下圖所示；
電介質中的損耗（極化和電阻損耗）由并聯電阻 Rdiel 表示；
——這個電阻值很大，在電容器中表現為漏電流，在電容器模型中可以忽略不計。 平行板上的寄生電阻由下式表示：
——平行板金屬材料的寄生電阻很小。 對于小型陶瓷電容，其值可以忽略不計； 所以陶瓷電容的規格上通常看不到ESR參數。 電容器引線上存在一定的寄生電感和電容，分別用：Llead和Clead表示；
——這些寄生電感和電容的大小取決于引線的結構。 Clead一般比理想電容C小很多，所以可以忽略不計。 因此，電容器的等效電路由C、Llead、Llead串聯組成，稱為等效串聯電阻或ESR，故為Rs（ESR或Rs并不總是恒定的，而是隨頻率變化，即下面會詳細介紹。）

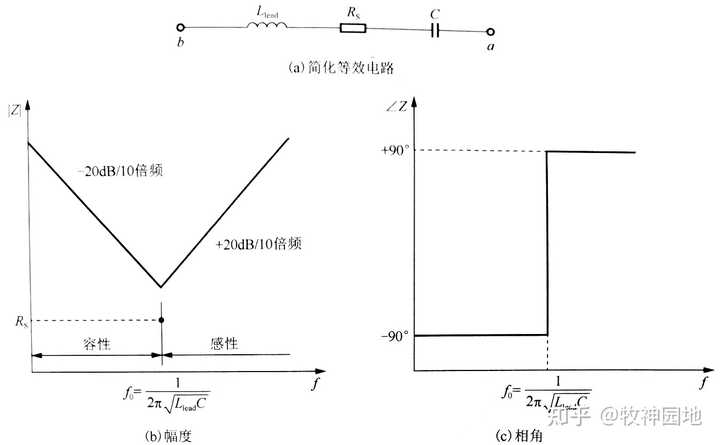

如下圖所示，可得電容等效電路模型的阻抗Z(jω)=1/jωC+Rs+jωL=(1+jωC*Rs-ω2C*L)/jωC。 由這個公式，我們可以得到1個極點（分母為0的點：ω=0），2個零點（分子為0的點，忽略電阻的影響，零點為：1/(2π √LC），電容隨頻率變化添加過程如下：
該電路的行為類似于直流開路；
——電感Lead是短路，電容C是開路，所以串聯后呈現開路狀態。 隨著頻率的增加，容抗在模型中起著主要作用（極點的作用），因此它隨頻率以-20dB/10倍頻率的速率線性下降。 電容器的電路模型表現為電容性（相角接近 - 90°）； 直到頻率增加到f0= 1/2π* sqrt{Llead*C}，電容器的容抗等于電感的感抗（阻抗值相等且符號相反，因此它們抵消互相出局）。 此時，電路的總阻抗為Rs（ESR）； 此時電容器的電路模型表現為阻性（相位角為0°）；
——f0稱為自諧振頻率點。 頻率持續增加。 此時，感抗在電容電路模型中起著主要作用。 隨著頻率的增加，阻抗幅度以+20dB/10倍頻率的速率增加。 電容器的電容模型表現出電感性（相位角接近 + 90°）。
——如何判斷電路是電容性、電阻性還是電感性？ 主要取決于電路中電壓和電流的相位關系，即阻抗相位角：如果相位角為0°，則為阻性。 若相角0°為感性（90°為純感性）； 相位角反映了阻抗中電容、電阻、電感之間的比例關系。 同學們需要仔細看看~對于很多應用，例如：電源濾波需要考慮電容的低阻抗來旁路噪聲電流，所以最佳頻率點必須在電源的自諧振頻率點f0附近電容器； 然而，電容器在不同階段表現出不同的特性：電容性、電阻性和電感性。 如果電流噪聲頻率高于電容的諧振點f0可以嗎？ 換句話說，電容只能濾除自諧振頻率f0以下的噪聲嗎？
——我個人認為電容是電容性的或者是電感性的，對濾波沒有任何作用。 即噪聲頻率可以高于f0，可以有很好的濾波； 對于常用的設備電源濾波/去耦應用電容c的單位，我們需要的電容器是該頻率下對電源電流波動（噪聲）的響應速度，是此時電容器阻抗的大小，而不是該阻抗的屬性。

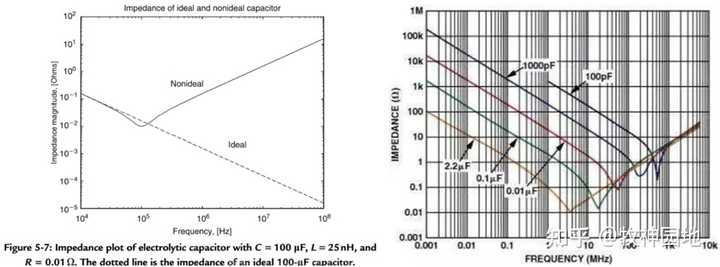

下右圖為相同材料、相同封裝、不同容值的電容器的二階阻抗-頻率特性。 我們的定性分析如下：
電容值越小，低頻段阻抗越大；
——根據電容阻抗計算公式：Z = RE + jω *(Llead- 1/ω2C) ≈1/jωC，在相同信號頻率（ω相等）下，C越大，阻抗越小（電容特性）低頻段效應占主導地位）。 電容值越小，自諧振頻率越大；
——自諧振頻率點 f0 = 1/(2π* sqrt{Llead*C} )，假設相同材質、相同封裝的電容具有相同的 Llead 值：則 C 越大，自諧振越小頻率點f0為； 而C和f0的關系可以通過公式計算出來。 例如，如果C增加10倍（如上圖所示：0.1uF和0.01uF），那么自諧振頻率點f0將相差sqrt{10} = 3.16倍。 對于不同電容值的電容器，自諧振頻點右側（高頻段）的曲線重疊；
——如上分析，自諧振頻點后，電容器呈現出電感特性：Z = RE + jω *(Llead -1/ω2C)≈jωLlead。 其阻抗曲線的斜率取決于寄生電感Llead的大小，而相同材料和封裝的電容器的寄生電感值非常接近，并且如電容器阻抗曲線所示，阻抗曲線向右自諧振頻率點相同。 電容值越小，Rs(ESR)呈現上升趨勢；
——電容器的ESR取決于電容器本身的材料、結構和封裝，也與電容器的工作頻率有關（參見下節“電容器參數”）。
寄生電阻和寄生電感對器件結構、封裝以及電容器本身的尺寸有很大影響。 為了減少寄生電阻和電感，最好采用小封裝和貼片電容。 不同的電容器有不同的阻抗-頻率特性曲線。 在實際應用中，我們需要根據不同的硬件設計應用來選擇不同電容量、材料、封裝的電容，以達到最合適的效果。
三、電容器特性 1、電容量
我們已經初步了解了電容的概念，即：電容是由兩個導體組成的，其本質是衡量兩個導體在一定電壓下儲存電荷的能力。 任意兩個導體之間都存在一定的電容。 電容C可以簡單地定義為：單個導體上存儲的電荷量（Q）與導體之間的電壓（V）之比，C=Q/V。
——如果兩個導??體之間沒有直流通路（電位不相等），那么它們之間就存在電容，其阻抗會隨著頻率的增加而減小。 在高頻時，阻抗很低； （任何導體包括：線、面和其他導體）。

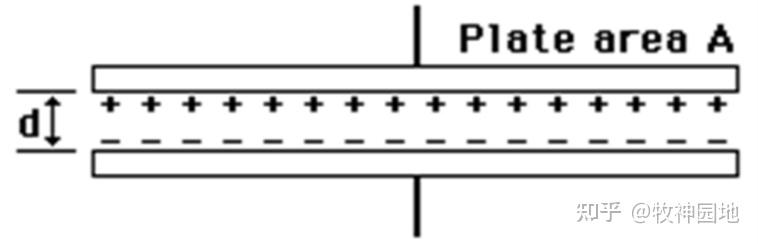

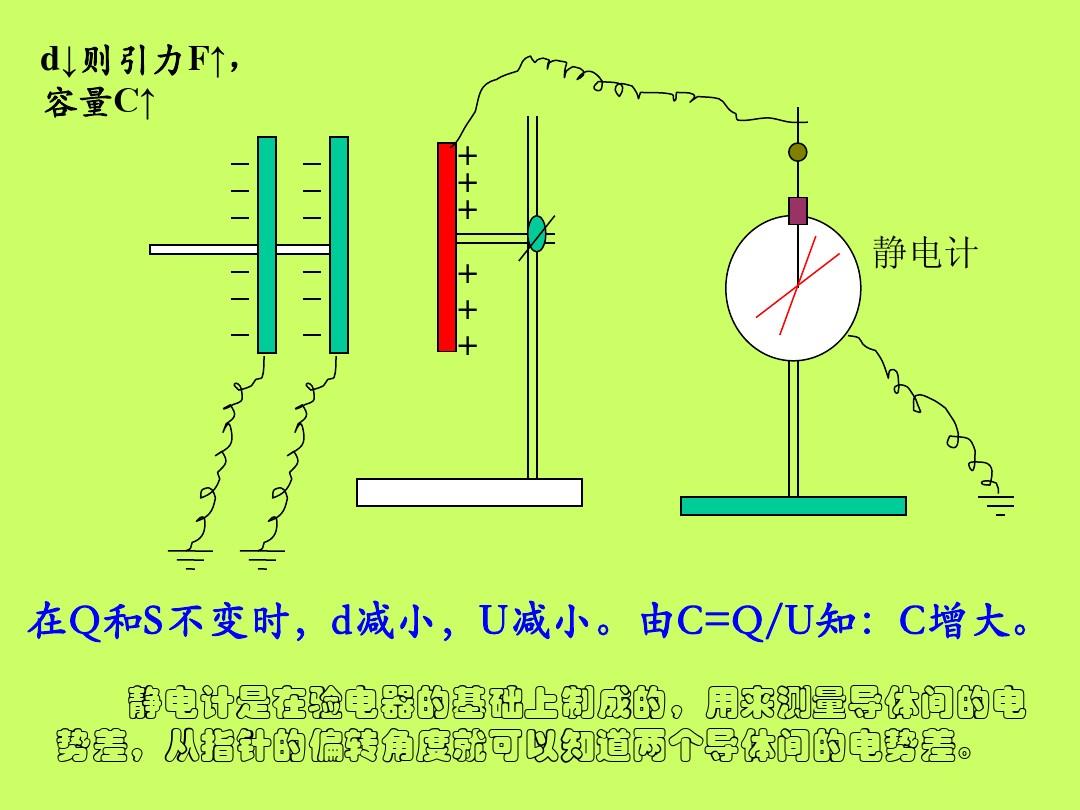

如下圖所示，從電容的定義來分析：在一定電壓下，能夠儲存的電荷越多，一對導體（電容器）的電容就越大。 雖然電荷和電壓的關系是用電容的定義來表達的，但這對導體（電容器）的電容與外部施加的電壓沒有關系； 電容取決于一對導體的幾何形狀以及導體之間的關系（電場通過的介電材料的特性：與電容器板的有效面積和電容器板的介電常數成正比）絕緣介質，并且與板之間的距離成反比：
C = ε0*εr * A/d。
ε0：真空狀態下介質的介電常數（=8.85×10-12 F/M）；
εr：相對介電常數；
A：電極面積（m2）；
d：介質厚度（米）。

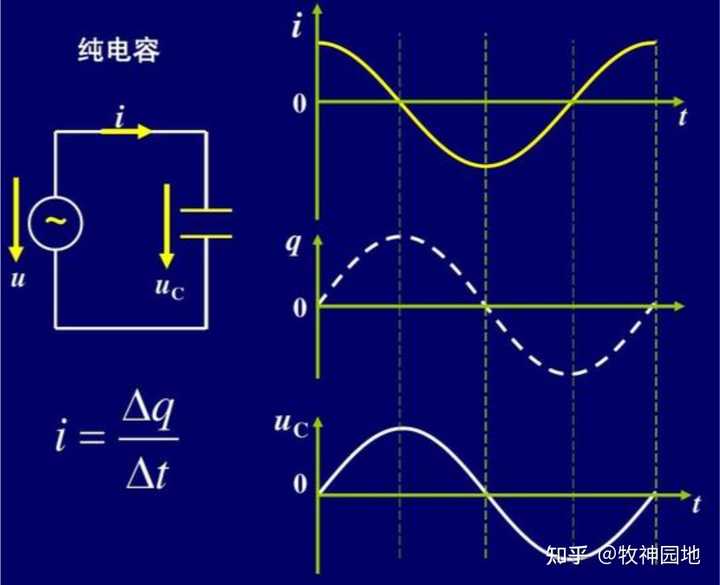

如上圖所示，對于理想電容器，兩個導體之間不存在直流路徑。 只有當導體之間有電壓變化時，電容器中才會有電流（位移電流）流過：I = ΔQ/ Δt = C *dV/dt； 在導體之間給定的電壓變化率下，電容是： 以相同的變化率衡量導體之間產生的電流量。
——我們需要明白，電容電流并不是通過電容器本身的實際傳導電流，即不存在真正的載流子（電子或空穴）從電容器的高電平端導體流經電容器到電容器內部。低電平端導體。 該電流就是位移電流。 從這個角度來看，位移電流似乎是一個為了方便理解電容電流而虛構的概念，但實際上位移電流是真實存在的。 雖然沒有自由電子通過，但它會像其他電流一樣在周圍產生電磁場。 關于傳導電流和位移電流的概念，有興趣的同學可以自行學習。
2、介電常數
ε0 是真空狀態下的介電常數，也稱為真空介電常數或電常數（電磁物理常數）電容c的單位，由庫侖定律引入（F = k*(q1*q2)/r2, k =1/(4πε0)），為反映真空中兩個電荷之間相互作用力的常數。 同時由麥克斯韋方程組推導：ε0*μ0 = 1/C2，即真空中光速C = sqrt{1/ε0*μ0}（詳細推導見后續《信號完整性基礎知識》） ”章節）或ε0 = 1/(C2* μ0)，其中μ0是真空磁導率（在后續“電感器原理”章節中解釋）。
那么相對介電常數εr是多少呢？
既然是相對介電常數，就意味著它是相對于真空介電常數而言的，是一個相對量，介電常數值>1（真空介電常數最小）。 相對介電常數表征介質材料極化強度的物理參數，反映導體間絕緣材料增加電容的材料特性。 相對介電常數也表征了材料的蓄電能力，也稱為相對介電常數。 介電常數。 這些說法比較難理解：什么是材料的極化？ 為什么會導致電容增大？ 讓我們擴展一下：

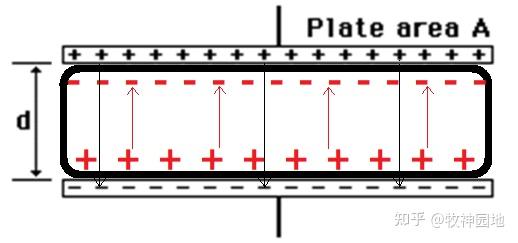

任何物質/材料在電場中都會被極化：如下圖的電容模型所示（這是極化的示意圖。對于絕緣材料來說，它們的正負電荷只能在很小的范圍內移動（只能繞著原子走） ) )，并且不能自由移動），板之間的材料處于電場中。 原本呈中性的材料由于受到外部電場力的作用而形成電偶極子：材料內部出現感應電場，破壞了原有的電場。 中性狀態，這種現象就是極化（我敢打賭你一定要看三遍以上才能明白~）。
——絕緣材料由電子（負電）和原子核（正電）組成。 只要施加外部電場，材料就不可避免地發生極化。 偏振程度取決于材料本身的特性。 同時，極化電場的強度與外部電場有關。 成比例的; 如果中間介質是金屬導體，那么理論上它會完全極化（完全抵消外部電場），所以金屬導體的相對介電常數r理論上是無窮大。
舉個栗子（這個栗子有點重~），假設在電容兩端施加一定的外部電壓：
1、若處于真空狀態（無介質材料），其電場強度為E0；
2、當有介質材料時，施加的電場強度為：E； 材料極化電場強度為：E'；
——材料的極化電場強度與外加電場強度相反。 作用在導體之間的實際電場強度為：E - E'，相當于作用在導體之間的實際電場被削弱。
3. 可以得到相同外加電壓下的電場強度關系為：E - E' = E0； 即有介質材料時導體電荷Q=材料極化電荷Q'+真空態電荷導體電荷Q0； 因此根據C = Q/V，電容會增加。
——如果要使介電材料的電場強度與真空介質的電場強度相同，那么導體的兩極需要更多的電荷，即在相同的電壓V下可以儲存更多的電量Q（因為部分電壓 V 被內部電場抵消）。
——這部分關于材料的“極化”，是電容器能夠成為電容器的核心原因。 如果看不懂，可以看兩遍，然后再思考。
4、相對介電常數εr表示在介質材料包圍的相對真空狀態下電容增加的比例：εr=C/C0=Q/Q0。

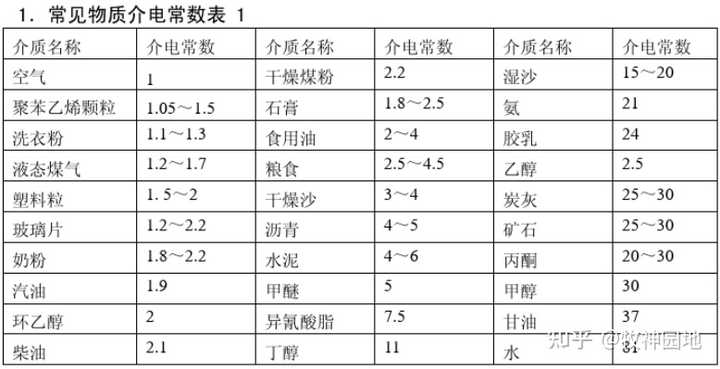

下圖顯示了常見物質/材料的相對介電常數。 我們可以看到空氣的相對介電常數為1（僅非常接近1）。 因此，一般情況下，可以參考與空氣的對比試驗來確定不同物質的相對介電常數。 相對介電常數。 原則上，相對介電常數越大，我們就越能制造出容量/體積比更大的電容器。 但在實際應用中，會受到很多因素的限制。 相對介電常數只是需要考慮的因素之一。 一方面。 詳細內容將在下一章“電容器的分類”中進行分析。
