兩種類型的電路 (1)如果一個電路只包含白熾燈、電爐、電熨斗等電阻加熱元件，則這種電路稱為純電阻電路。 在純電阻電路中非純電阻電路，所有電能都轉化為內能（電熱） (2) 如果一個電路中還含有非電阻元件，如電機、電風扇、日光燈等非純電阻電路，則這種電路稱為非電阻電路。純電阻電路。 在非純電阻電路中，電能不僅轉化為內能，而且還轉化為其他形式的能量。
包括電動機的電路分析
1.電動機的特點
電動機是一種將電能轉化為機械能和內能的非純電阻電器。 在電路計算中，歐姆定律不再適用。

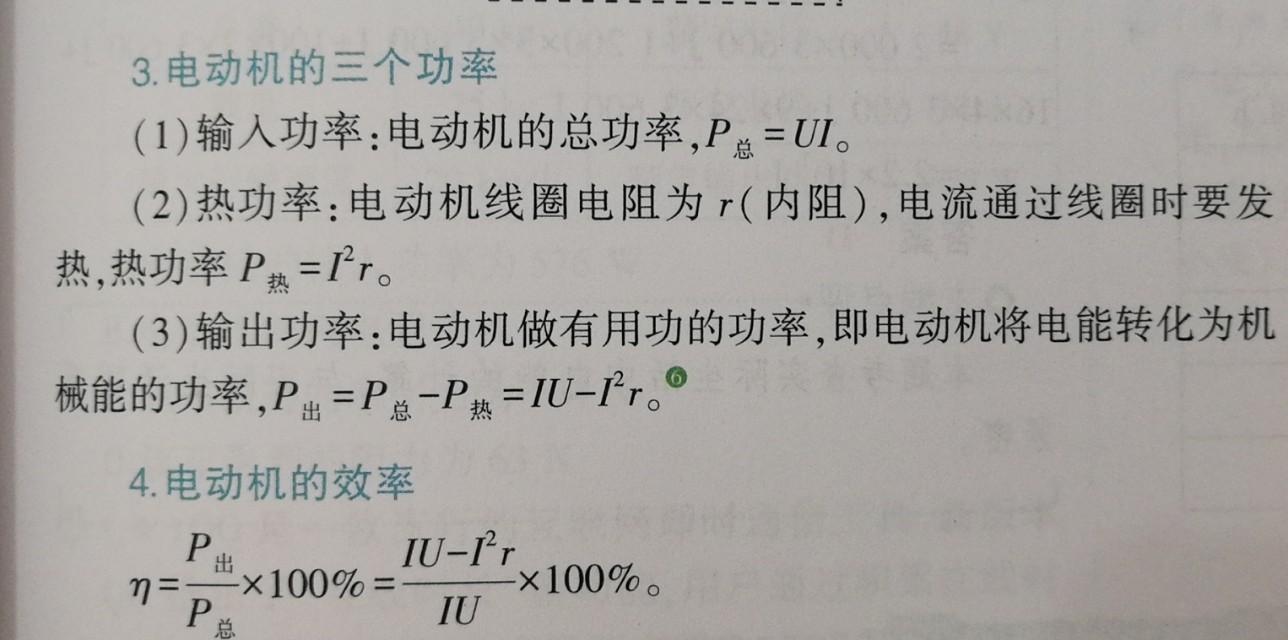

2.電機型號
電機正常工作時，電能轉化為機械能和內能。 此時的電路是非純電阻電路。 電機可以等效為一個阻值等于其內阻r的電阻和一個沒有電阻的旋轉線圈（如圖）。 （如圖），電阻將電能轉化為內能，線圈將電能轉化為機械能。 當電機因故障或其他原因不轉動時，所有電能都轉化為內能。 此時電機就相當于一個純電阻。
看看下面的反轉：
例1：電風扇內阻為2092，接220V電壓時，消耗功率66W。問
(1)電風扇正常工作時流過電機的電流是多少？
（2）電風扇正常工作時，有多少電能轉化為機械能？ 有多少功率轉化為內能？ 電機的效率是多少？
（3）如果電風扇接通電源后葉片被卡住不能轉動，電機的電流以及電機消耗的電功率和加熱功率是多少？
答案下方1米：
！
！
！
！
！
！
答 (1)0.3A (2)64.2W、1.8W、97.3% (3)11A、2420W、2420W
