任何電梯電氣圖中，都有多個不同電壓等級的電路。那么這些電路所需的電壓從哪里來呢？今天，我就和大家聊聊這個問題。

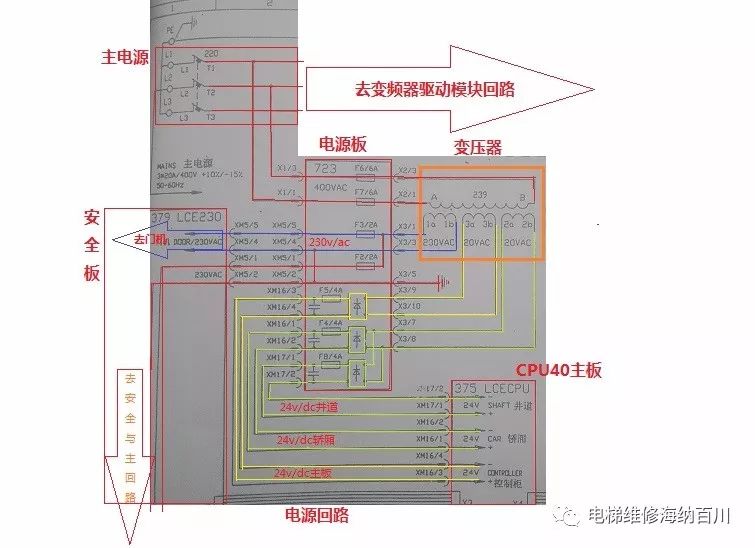

電梯電氣圖中有一個電路叫電源電路，用來提供電梯系統所需的不同電壓等級的電源，這個電源電路里面含有斷路器、變壓器、保險絲、整流橋等磁通量怎么讀，如下圖（Mono Spase電源電路）：
上圖中的斷路器、保險絲、整流橋（之前介紹過，見我的??文章：）不難理解，至于變壓器我就簡單說一下。
什么是變壓器：它是由線圈與鐵心組成的靜止電氣設備，能把一定數值的交流電壓變換成頻率相同但大小不同的交流電壓。
其工作原理簡單地說就是當變壓器的初級線圈兩端通上交流電時，初級線圈中流過交流電流，線圈內的磁通量發生變化磁通量怎么讀，在線圈周圍產生交變磁場。次級線圈繞制在同一鐵芯上，因此隨著交變磁場沿鐵芯變化，次級線圈內的磁通量也發生變化，在線圈周圍感應出交變磁場。次級線圈能感應出與初級線圈頻率、大小相同的交變電壓。如果在線圈兩端接上負載，就會有電流流過（比如燈泡就會亮）。兩端電壓與初級線圈匝數成反比；當初級線圈一定時，次級線圈兩端電壓與次級線圈匝數成正比。
我們先來看上面的電源電路圖，380v電源L1、L2、L3通過總開關供給驅動器，L1、L2分別經過電源板保險絲F6、F7送到變壓器輸入端網校頭條，然后輸出一路230v和兩路20v的交流電路，輸出的230v交流電路分成兩路，分別經過電源板保險絲F3、F4送到門機電路和安全、主接觸器、抱閘電路；一路20v交流電路經過電源板整流橋輸出直流然后經過F5保險絲輸出24V/DC送到電腦板；另一路20V交流電路經過電源板經過整流橋輸出直流經過F4、F8保險絲輸出直流然后經過主控板送到轎廂和井道作為通訊電源。

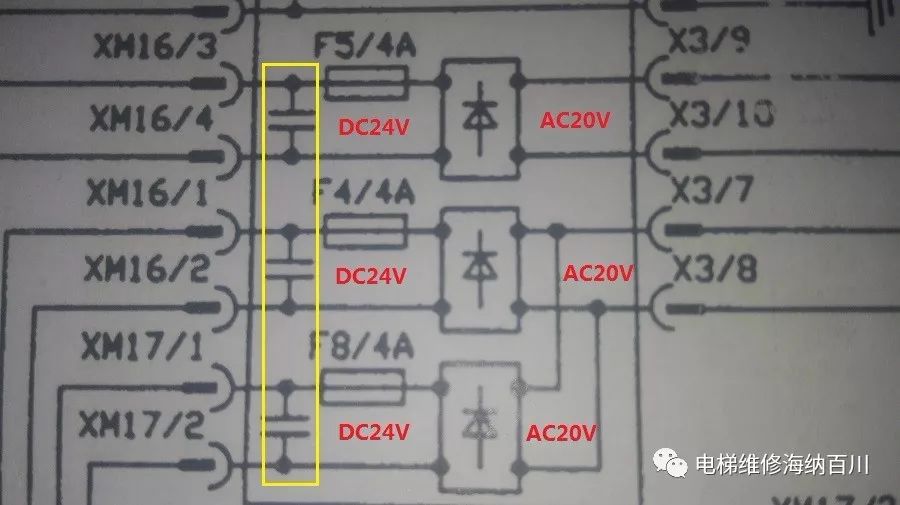

這個電源電路輸出的交流20V，經過整流后，怎么變成直流24V呢？大家有沒有注意到，在每個整流橋的輸出側都并聯著一個電容？（如上圖黃色區域）這是電解電容，起到濾波、充電后升壓的作用。
整流橋輸出的直流電壓在輸入交流電壓的0.9~1.41倍之間，當直流側不加電容時，電壓為輸入的0.9倍，當直流側加電容時，峰值電壓為輸入的1.41倍，現在我們知道電壓是怎么升高的了吧？
