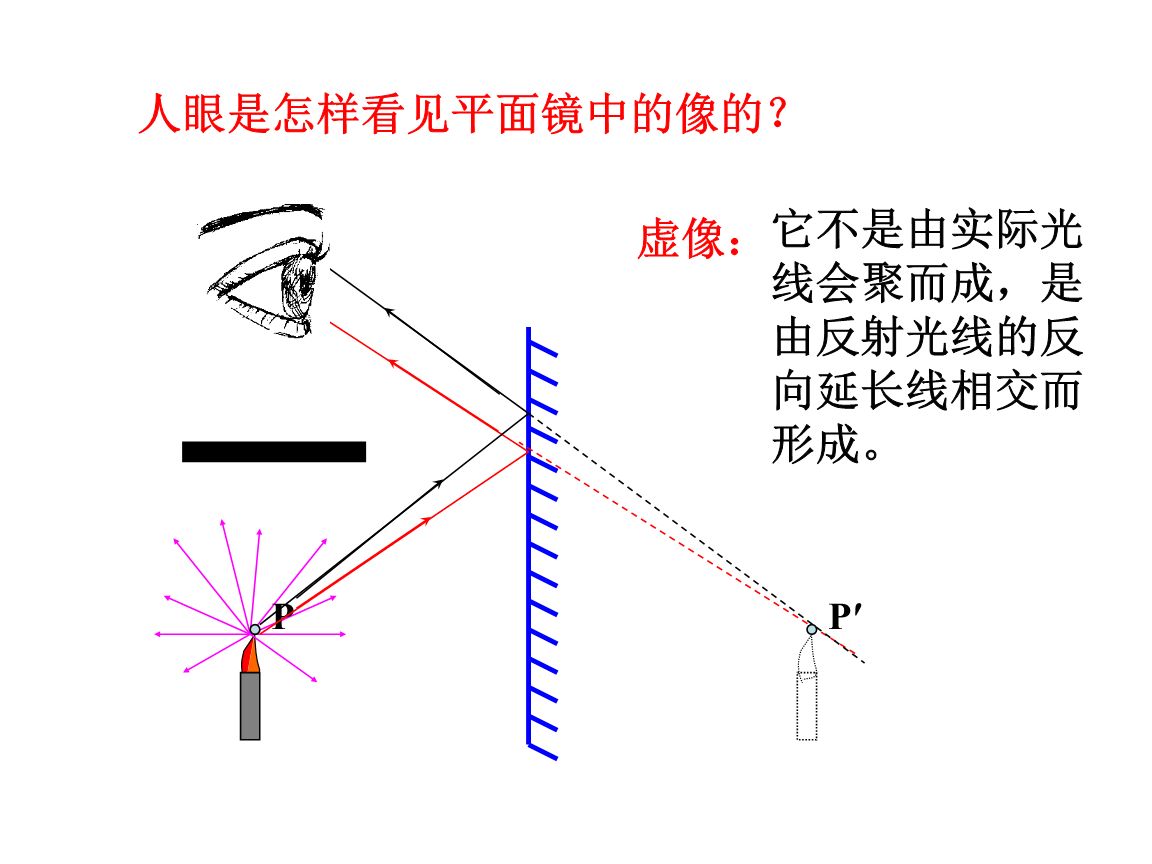

Topic 02 利用平面鏡的成像特性畫圖 問題一、平面鏡成像的特點 ①像與物距鏡面的距離相等； ②圖像和物體的大小相同； ③像與物的連線垂直于鏡面； 實像正立，大小相等； ⑤圖像與物體“左右相對”。 2、光學平面鏡的繪制方法（1）按要求在平面鏡上作點成像； (2)根據平面鏡的成像特點平面鏡成像作圖專題 答案，制作物體的像或畫出平面鏡的位置； (3) 根據給定的圖像，制作物體的光路圖。 3、注意光學平面鏡的繪制（1）注意“箭頭”的方向； (2)平面鏡的成像必須畫成“虛線”； (3)物像關系必須符合平面鏡的成像特性。 三、繪圖常見問題解答【例1】（2019江蘇徐州） 如圖所示，從光源S點射出的一束光射到平面鏡上，經平面鏡反射后，它射向墻上的 P 點。 請制作此入射光線并完成光路圖。 【例2】（重慶·萬州，2020）請按要求畫一幅畫（保留畫的痕跡）。 圖中A'B'是物體AB在平面鏡中所成的像。 請根據平面鏡的成像特性制作物體AB。 1、如圖所示，A'B'是物體AB在平面鏡中的像平面鏡成像作圖專題 答案，請讓物體AB在平面鏡前。 2. (山東, 2020) 視力檢查時為了節省空間，常要求受測者背對著視力表，在旁邊墻上的平面鏡M中觀察視力表的影像。 到視力表上 A 點的光路圖。 3、根據平面成像定律，在平面鏡MN中畫出圖中物體AB所成的像A'B'。
4.(2019東莞)如圖A發出的一束光打在平面鏡表面的O點，在平面鏡中畫出物體AB的像，畫出入射光AO的反射光. 5.(2019湖南)請畫出圖中三角形ABC在平面鏡MN中的像。 6、請畫出圖中物體AB通過平面鏡的像。 7、請畫出圖中人眼透過平面鏡M看到茶幾下橡膠S的光路。 8、一個方形的蓄水池里裝滿了水，海面與地面平齊。 水池中心正上方的 B 點懸掛一盞燈。 河邊站著一個人。 設A點為人眼，使燈發出的光經過。 海面反射后進入人眼的反射光。 （保留輔助線） 9.畫出圖中S發出的光，經平面鏡反射，通過P點的光路圖。 10.如圖所示，畫出S點的光路圖從小丑圍巾的頂點s發出的光，經平面鏡反射后，進入小丑的耳朵（只畫出進入一只耳朵的光，畫出的痕跡保持不變）。 11、大雪初晴的清晨，為了不踩到地上的積水，人們根據生活經驗判斷：逆月而行，綠地是水。 請在示意圖中畫一張圖來證明這一決心。 12、請利用平面鏡成像的特點，將物體AB在平面鏡中成像，并保留畫出的痕跡。 13.池塘里長著一棵大樹。 圖中帶箭頭的線段AB表示大樹漏出海面的部分。 請畫出圖中海面反射的AB的像A′B′。 14、如圖所示，根據圖中平面鏡的成像特性，制作三角形ABC在平面鏡中的像。
15、如圖所示，平面鏡上方有一個發光點S。 OB和O'B'分別是S發出的兩束光線經過平面鏡后的反射光。 請根據平面鏡的成像特性確定發光點的位置。 （需要保留必要的輔助線）OOO'BB'16。 如圖所示，物體AB在平面鏡中成像為A'B'。 請根據平面鏡的成像特性畫出平面鏡。 17. 如圖所示，S'為發光點S在平面鏡中所成的像。 圖中繪制了入射光線及其反射光線。 請畫出另一條入射光線SA在圖形燈光中的反射。 SSS′A 專題02 借助平面鏡成像特性畫圖 1.平面鏡成像的特點①像與物距與鏡面的距離相等； ②圖像和物體的大小相同； ③像與物的連線垂直于鏡面； 在平面鏡中形成的是直立的、大小相等的實像； ⑤圖像與物體“左右相對”。 2、光學平面鏡的繪制方法（1）按要求在平面鏡上作點成像； (2)根據平面鏡的成像特點，制作物體的像或畫出平面鏡的位置； (3) 根據給定的圖像，制作物體的光路圖。 3、注意光學平面鏡的繪制（1）注意“箭頭”的方向； (2)平面鏡的成像必須畫成“虛線”； (3)物體與圖像的關系必須符合平面
