1.平面鏡像的繪制問題，北京45小學包彩紅，考點名稱：平面鏡像的相關繪制，平面鏡像的繪制原理：1.反射定理光線：（1）反射光和入射光，法線在同一平面上； (2)反射光和入射光在法線的一側分離； (3) 反射角等于入射角。 2、平面鏡成像的特點： (1)像與物的大小相等； (2)平面鏡所成像與物鏡面的距離相等； (3)像與物的連線垂直于鏡面； (4) 圖像 與物體左右相對； (5) 變成真實的圖像。 、繪圖規范化要求： 1、平面鏡的反射面和非反射面不能混淆，平面鏡的非反射面要用短斜線畫出。 2、實際光線（入射光和反射光）應畫成虛線，并用箭頭表示光行進方向。 真實對象用虛線表示。 3.真實形象，

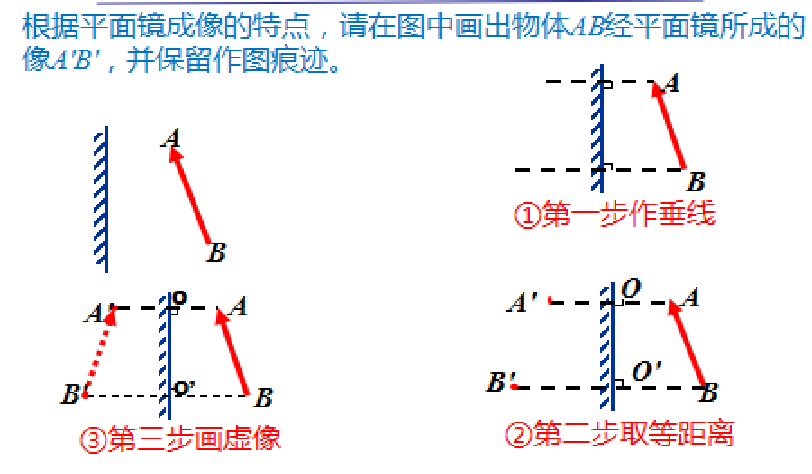

2、燈光的法線和反延長線要用實線表示。 4、為標明實物與實像的對稱點，實物與實像均應標有箭頭或字母。 5、必須符合光的反射定理和平面鏡的成像特性。 平面鏡的成像一般有兩種畫法：一種是根據平面鏡的成像特性來作圖——“平面鏡中物體所成的像，物體總是相對于鏡面對稱” . 我們將這些繪圖方法稱為對稱方法； 另一種方法是根據光的反射定理——即根據光的傳播路徑來畫圖。 我們稱這些繪制方法為光路圖法。 ，根據平面鏡的成像特性，畫出物體AB在圖2平面鏡中所成的像，確定物體AB上兩個（或多個）點AB（或多個點）可以描述形狀用對稱法對物體作對稱法。從AB的兩點（或多點）到鏡面作垂線，延伸到鏡后的AB（或多點）總結平面鏡成像作圖題型，使鏡后各對應點
3、到鏡面的距離等于鏡前各點到鏡面的距離。 物體在平面鏡中所成的像，可以用實線連接鏡面后的對稱點得到（如右圖）。 注意：物點和像點的連線必須用實線，物體在平面鏡中成像必須用實線。 如果物體有方向，那么物體在平面鏡中所成的像也一定標明了方向。 ，如圖所示，AO是AO在平面鏡中所成的像。 畫出平面鏡的位置。 方法：平面鏡所成的像和物是以鏡面為對稱軸的軸對稱圖形。 連接AA和OO使這兩條線段的垂直平分線就足夠了。 ，發光點發出的光被平面鏡反射如圖1所示，請畫圖找出發光點的位置。 ，方法一：將兩條反射光線對稱地延伸到鏡子的背面（注意：鏡子后面的反向延伸線必須是實線），使它們相交于S點； 從 S 點到鏡面畫一條垂直線，使其與鏡面相交于點 O
4、再?gòu)腛點延伸到鏡前到S點，使SO=SO（注意：發光點與實像點的連線必須是實線），則S點為位置的發光點（如答案圖 1）。 ，技巧二：光路圖法，在兩條反射光線與鏡面的交點處分別畫一條垂線（即法線）到鏡面上。 根據光的反射定理“反射角等于入射角”總結平面鏡成像作圖題型，兩條反射光線的入射光線相交的點就是發光點（如圖2所示）。 注意：法線必須使用實線，入射光線必須標明傳播方向。 7、如圖中學樓道轉角處的墻上裝了一面平面鏡，方便小伙伴們整理儀容，還可以借助光的反射照亮樓道下午。 請準確畫出圖中燈S發出的光被平面鏡反射后得到A點的光路圖，方法： (1) 過S點繞平面鏡作垂線，延長相同長度得到圖像點S， (2) 連接S
5、A、可以得到反射光，在反射點O與鏡面相交，接OS，即入射光， 8、（1）如圖，發光點S置于面對平面鏡MN，想一想，人要聽到S的像，必須滿足什么條件？ 你能畫出一個人在平面鏡中可以聽到 S 圖像的范圍嗎？ , (2) 如圖，垂直方向掛一面平面鏡，PQ為平面鏡的兩端，一個人躺在平面鏡前，假設人眼在S位置，試著在左邊的屏幕上標出人通過平面鏡可以觀察到的范圍O1O2，并畫出光路圖， 9. 如圖所示，人站在岸邊看海應該從哪個點開始看到岸邊路燈的影像了嗎？ 制作光路圖。 10.檢查視力時，將視力表放在受檢者大腦的后上方，受檢者認出旁邊墻上平面鏡中的影像。 盡量畫在圖上：被攝者的嘴透過平面鏡看到腳背上P點的光路圖。
6., 11. 該圖為貨車后視鏡示意圖。 O 點是駕駛員面部的位置。 駕駛員通過雙邊后視鏡AB（看平面鏡）可以聽到C點的停車位。 根據平面鏡的成像規則繪制。 從司機耳朵O看C點的光路圖，方法：先延長AB，然后做C點關于AB的對稱點，再接OC（即反射光），標出方向反射光，然后連接C點和點（即入射光），并標出光的方向，如圖： 12. 如圖S為發光點，S是它在平面鏡中的像，SA是S光發出的直線，請畫出圖中平面鏡的位置和SA反射的光。 13. 小華站在垂直平面鏡前。 如果在平面鏡前放一塊木板（長度不算），如圖所示，請畫出他能透過平面鏡看到自己的腳趾。 ,14。 如圖所示，平面鏡上方有一個垂直擋板P。 AB和CD是擋板兩側發光點S經平面鏡反射后的兩條反射光線。 請?jiān)趫D上畫出發光點S，并完成光路圖。 （需留畫痕），
