****本實驗視頻由初中物理《實驗指南》支持
第18講探討串聯和并聯電路中的電壓定律****
第18講探討串聯和并聯電路中的電壓定律
類別： 姓名： 座位號： 等級：
實驗目的：
1、探索串聯、并聯電路的電壓規律；
2. 學習使用電壓表測量電路中的電壓。
實驗設備：

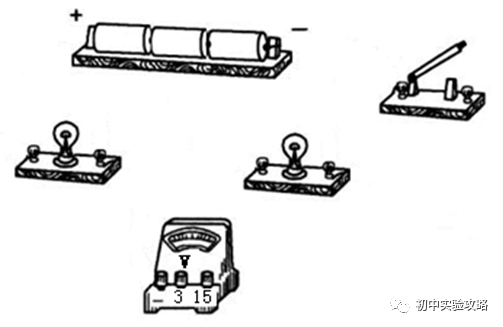

電池盒及電池（3節）、開關1個、電壓表1個、額定電壓2.5V和3.8V小燈泡2個、燈座2個、電線若干。
實驗原理：
用電壓表測量串、并聯電路中用電器兩端的電壓和電源兩端的電壓，比較它們的大小，探索串并聯電路的電壓規律。

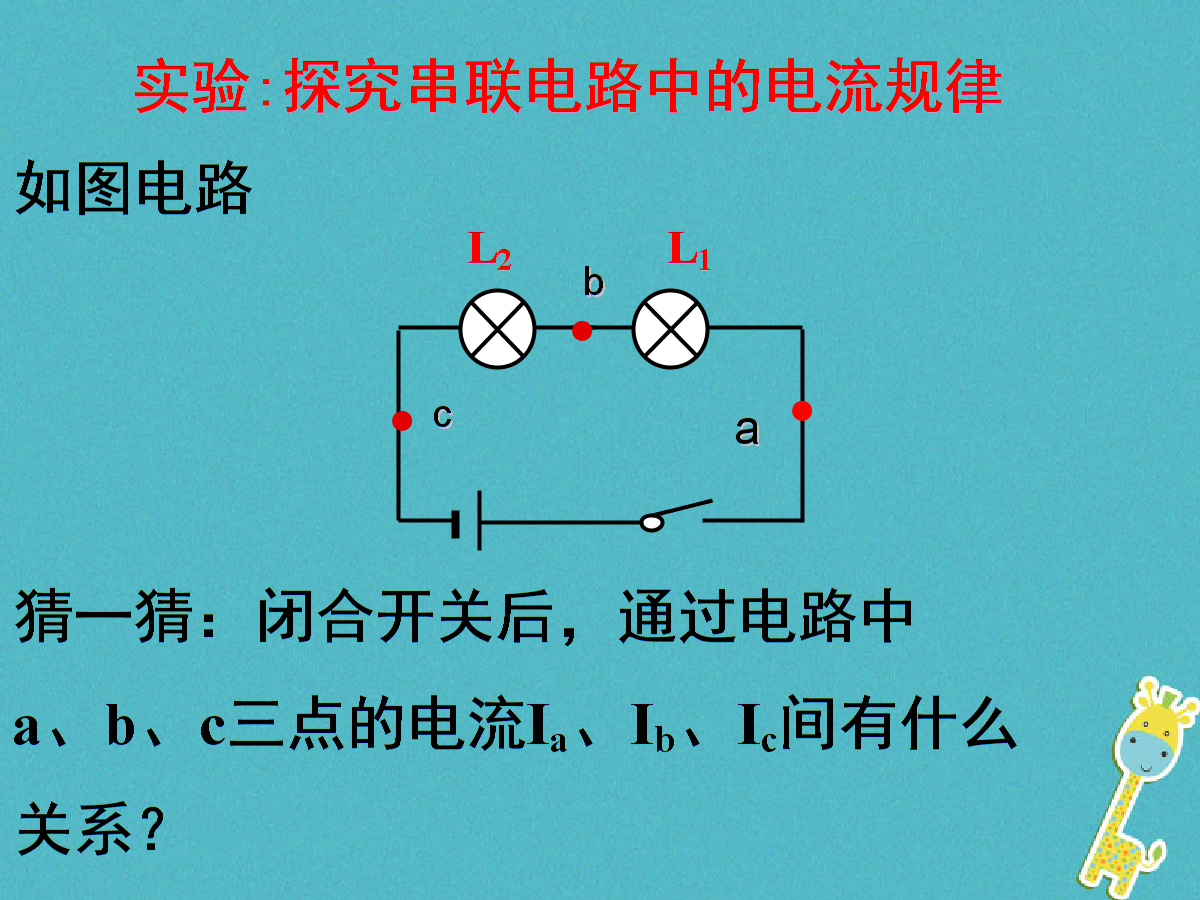

(1)探究串聯電路的電壓規律
操作要點：
1、根據電路圖連接實物圖并檢查。
注意：（1）連接電路時，必須將開關打開；
(2)合閘開關前必須檢查電壓表；
(3) 估計燈泡兩端的電壓并選擇電壓表的量程。
2、將電壓表并聯在小燈泡L1、L2兩端與電源上，合上開關，測量電壓值，記錄在表中。
注意：斷開電壓表時，必須將開關打開；每次測量小燈泡兩端的電壓后，必須將電壓表與燈泡之間的接線拆下，然后并聯到另一個燈泡的兩端。
3、用另外兩個不同規格的小燈泡，重復步驟2貝語網校，再次測量每個小燈泡兩端的電壓初中物理電路實驗器材，并將其記錄在表中。
4、關閉開關，整理設備，分析表中實驗數據，得出結論。

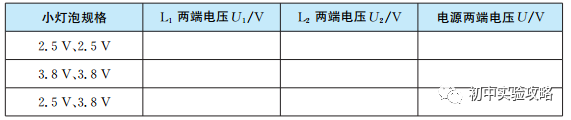

記錄形式：
實驗結論：
(1) 在串聯電路中， 。
(2) 表達式： 。
(2)探究并聯電路的電壓規律
操作要點：
1、根據電路圖連接實物圖并檢查。

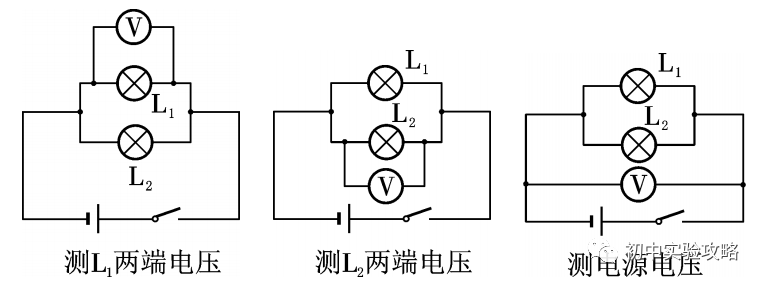

2、將電壓表并聯在小燈泡L1、L2兩端與電源上，合上開關，測量電壓值，記錄在表中。
3、用另外兩個不同規格的小燈泡，重復步驟2，再次測量每個小燈泡兩端的電壓初中物理電路實驗器材，并將其記錄在表中。
4、關閉開關，整理設備，分析表中實驗數據，得出結論。

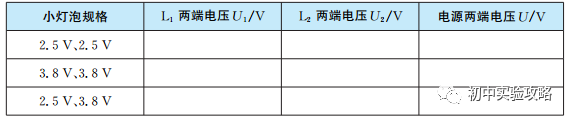

記錄形式：
實驗結論：
(1) 在并聯電路中， .
(2) 表達式： 。
實驗評價與交流：
1、實驗時如果電壓表正負極接反，會出現以下現象：
2、串聯電路中，當電路中串聯一個電壓表時，會出現的現象是：小燈泡發光，電壓表指示電源電壓；
3、在并聯電路中，當電壓表與其中一個小燈泡串聯時，會出現的現象是：這個小燈泡發光，另一個小燈泡也發光；

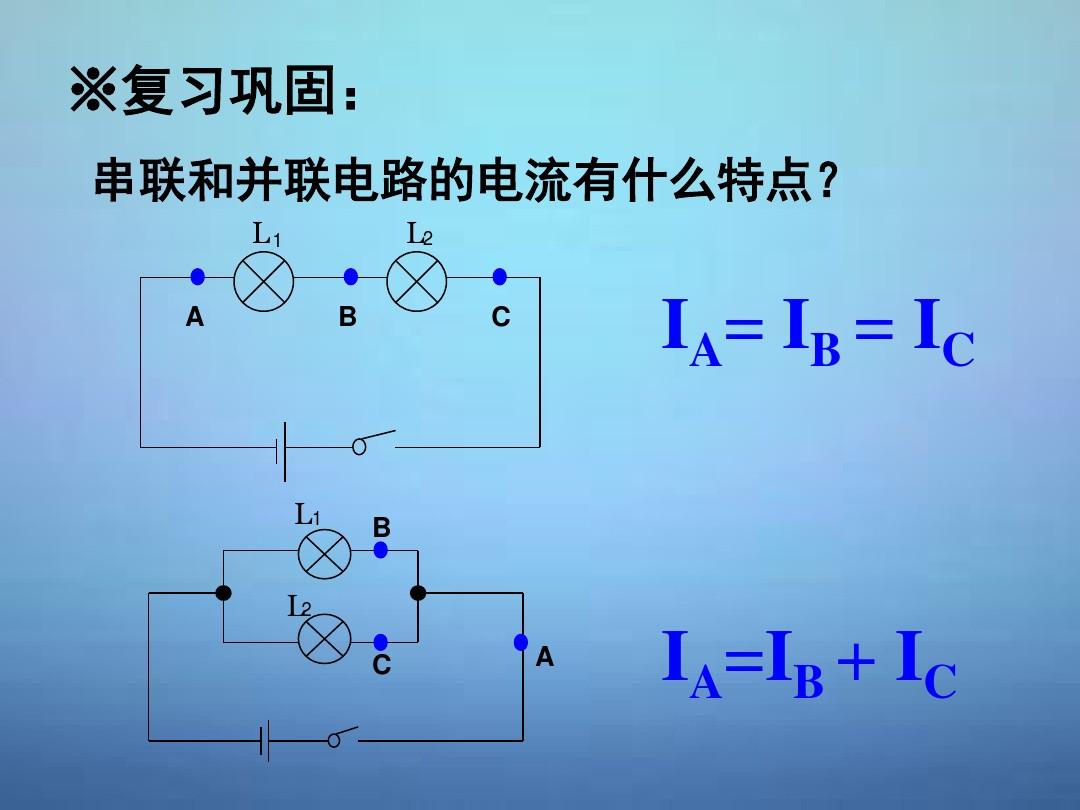

4、如圖1所示，如果測量完小燈泡L 1兩端的電壓后，保持電壓表B端的導線不動，只將電壓表A端的導線換到C端小燈泡L 2 的一端，會出現的現象是： 。
第18講探討串聯和并聯電路中的電壓定律

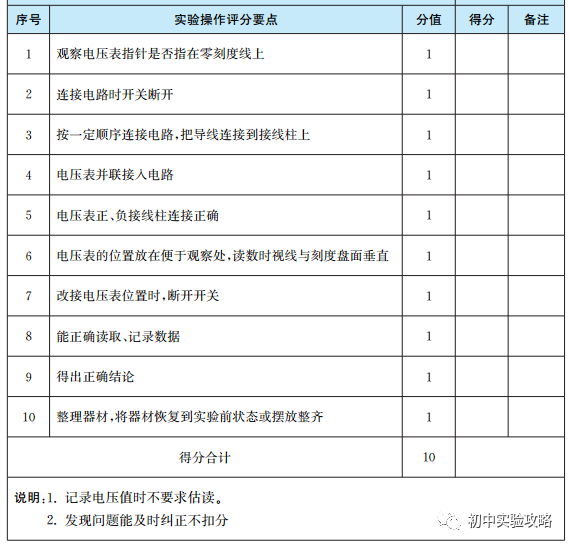

實驗操作評分要點
