這是一道初中物理電路實物圖連接題，是初學者常常會做錯的，它看上去好像簡單，然而，實際上能夠做對的人卻是極少數啦！正因如此，它也就成了一道能檢驗九年級學生有沒有學會電路圖連接的重要題型之一呢！
我們直接來看下面這道題：

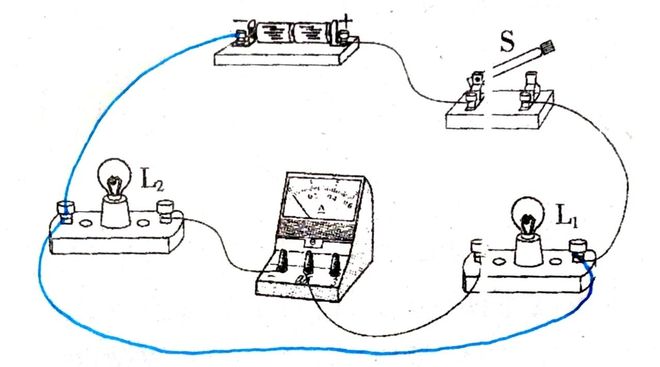

初看時，電路圖顯得頗為簡易的樣子，然而，在對題目要求進行深入研究之后，出現錯誤頻次最高的答案，竟然變成了下面的這兩幅圖！
倘若為此圖，經我們周全細致地探究能夠發覺，外圍環繞的那一圈導線將兩個燈泡以及電流表一概短路了，再進一步詳盡審視初中物理代換，把電源也短路了！全然與題意不相契合！

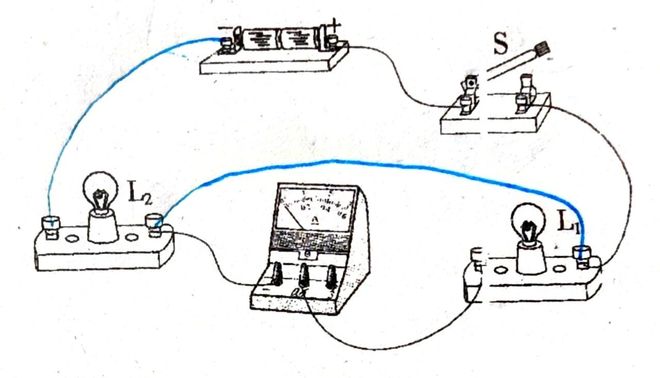

在上面那個圖里頭，乍一眼瞧上去好像差不離是正確的，然而認真端詳一番，中間那根藍色的導線將電流表以及右側的燈泡給短路掉了！

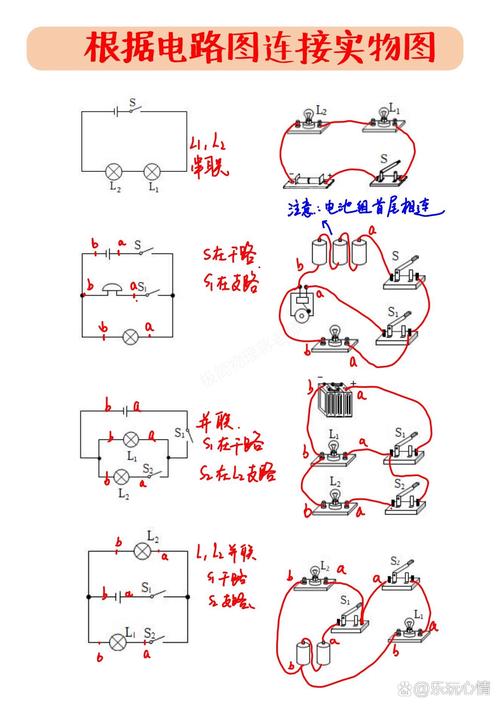

怎樣才能避免出現這種短路的錯誤呢？
有一個好方法，只需要兩步走，就會永遠不再出錯！
初起步驟：題目所指定的是兩燈并聯初中物理代換，圖之中兩個燈泡已然借助電流表實現相連，如此一來，僅僅只需將兩個燈泡的另外兩個接線柱予以相連，便達成了并聯電路“首首相連，尾尾相連”的要求！
分兩步來說：首先題目所要求的是，電流表僅僅測量通過L1的電流，所以呢，這兩者應當處于同一條支路上，換個說法就是，這兩者兩端應當是，一端屬于分點，另一端屬于合點！從圖里能夠知道，L1的右側是分點，電流表的左側是合點！并且分點必定是通過一根導線連接到電源正極上，合點必定是通過一根導線連接到電源負極上！

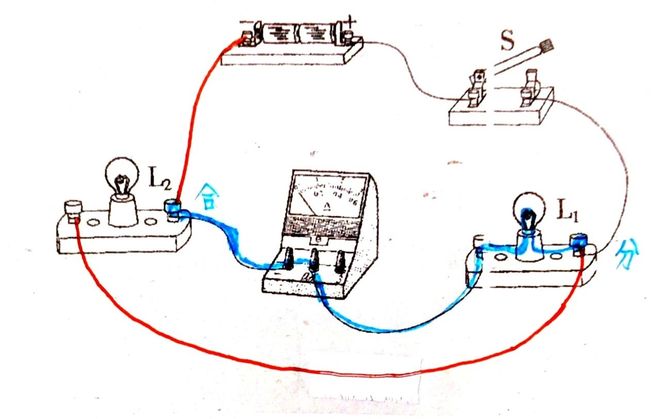

由此，正確的電路連接圖如下：

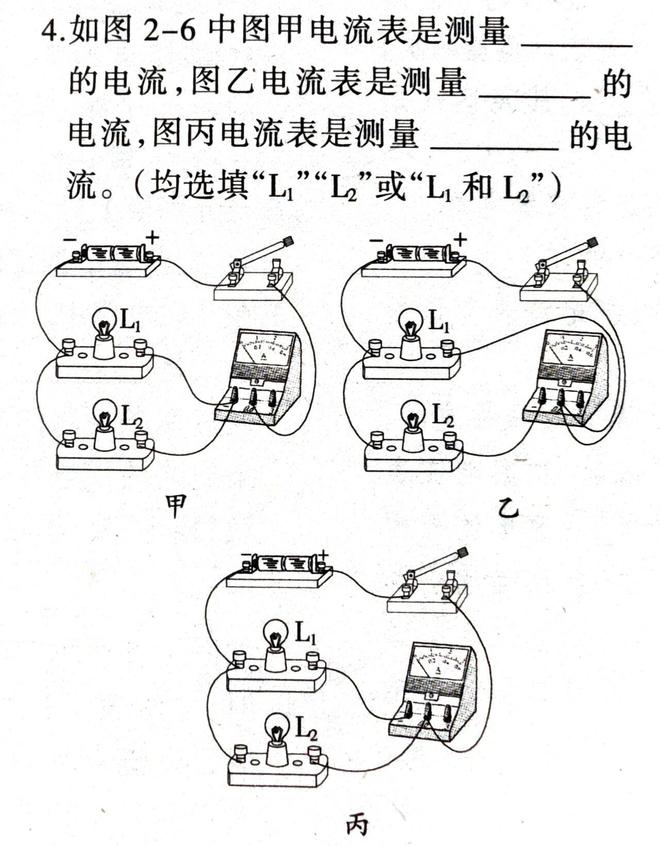

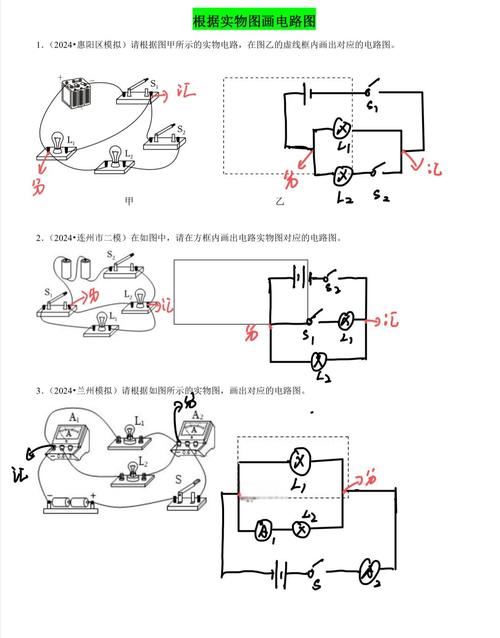

另外存在著一種題目，那是關于判斷電流表測量對象的問題，這種類型的題目，在實物圖里特別容易出現錯誤，尤其是因?yàn)殡娏鞅淼膬蓚€(gè)接線柱靠得極為接近，并且再加上有些初中生沒有認真細致地去分析電流的路徑，所以才導致出錯，大家去嘗試一下下面的這道題目，對自身進行考查吧。

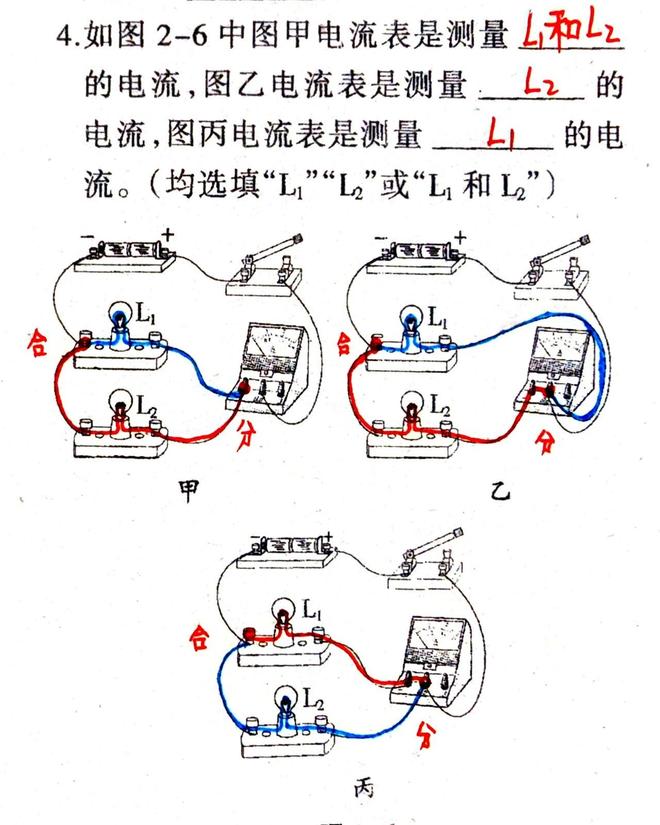

在本題當中，其正確答案呈現如下，針對這種類型的題目留學之路，其所具備的解法是這樣的：尋找到電流的分點之處，再找到電流的合點之處，要清晰地看明白與之相關的電流表究竟處于哪一條路徑之上，當電流表處于干路這個位置的時候，可以測量總電流的值，如果電流表處于支路這個位置的時候，那么測量的是與它處于同一條支路上的用電器的電流情況！
據上述分析能夠明白，去做這類題目是存在方法的，只要將好方法掌握住了，那就能夠迅速把問題給解決掉 。
