高2物理選修3-1知識點
第4節 串聯電路和并聯電路
一、串聯電路
1.串聯電路的基本特點：
2.串聯電路的性質：
等效電阻： 電壓分配： 功率分配：
二、并聯電路
1.并聯電路的基本特點：
2.并聯電路的性質：
等效電阻： 電流分配： 功率分配：

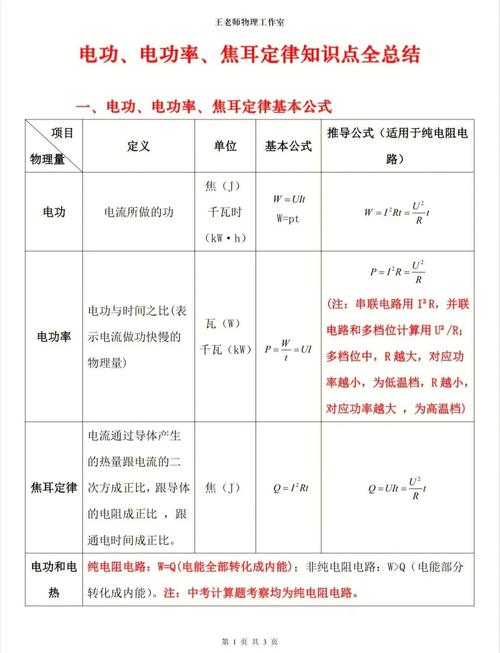

第5節焦耳定律
一、電功和電功率
導體當中的自由電荷，于電場力作用之下進行定向移動，電場力所做的那部分功，被稱作電功，此適用于所有的電路，涵蓋純電阻以及非純電阻電路。
純電阻電路，是那種只含有電阻的電路，像是由電爐、電烙鐵等熱電器件所組成的電路，白熾燈以及轉子被卡住的電動機同樣也是純電阻器件。
2、存在這樣一種電路，它并非純電阻電路，其中含有處于轉動狀態的電動機，或者存在正在發生化學反應的電解槽 。
在國際單位制里留學之路，電功的單位是焦，也就是 J，它還有常用單位，是千瓦時，也就是 kW·h。
1kW·h=3.6×106J
(二)電功率是描述電流做功快慢的物理量。
額定功率，是指用電器在處于額定電壓的情況下進行工作的之時所消耗的功率，是在銘牌之上所標稱的功率 。
實際功率：是指用電器在實際電壓下工作時消耗的功率。
用電器只有在額定電壓下工作實際功率才等于額定功率。
二、焦耳定律和熱功率
電流，在流過導體之時，導體之上，所產生的熱量，是Q，它等于I的平方，乘以R，再乘以t，這便是焦耳定律 。
此式子同樣適用于任意電路，涵蓋電動機等并非單純電阻發熱的情況的計算，產生電熱的進程，是電流進行做功，從而將電能轉變?yōu)閮?nèi)能的進程 。
(二)熱功率：?jiǎn)挝粫r(shí)間內導體的發熱功率叫做熱功率。
熱功率等于通電導體中電流I 的二次方與導體電阻R 的乘積。
(三)電功率與熱功率
1、區別：
電功率指的是某段電路的所有電功率 ，或者是這段電路所消耗的全部電功率 ，它取決于這段電路兩端電壓 ，跟通過的電流強度的乘積 。
熱功率，是指在這段電路之上，因涉及發熱情況而產生的消耗功率，它取決于通過這段電路的電流強度的平方，以及這段電路電阻的乘積。
2、聯系：
對純電阻電路，電功率等于熱功率;
對于并非純電阻性質的電路而言，電功率是由熱功率以及轉化成為除了熱能之外其他形式的功率兩者相加所構成的 。
(四)電功和電熱的關系
按照要求改寫后會使句子表意生澀甚至不準確，所以結合正常知識邏輯為你改寫如下：在純電阻電路當中，電流會做功，電能能完全轉變成電路的內能，進而電功等同于電熱，具體為：
在并非純電阻的電路當中，電流會做功，電能在這個過程里，除了有一部分會轉變成內能之外，還會轉變成機械能、化學能等別的形式的能，所以電功比電熱要大，電功率比電路的熱功率也要大，也就是存在這樣的情況：電功等于電壓、電流與時間的乘積，它又等于機械形式的電能、化學形式的電能與電流平方、電阻、時間相乘的和，或者說電壓與電流的乘積等于電流平方與電阻的乘積加上除熱功率之外的其他形式能的功率 。
第6節 導體的電阻
一、電阻定律
電阻定律，是經由實驗表明出，均勻?qū)w的電阻R會跟這般長度l呈現出成正比的關系，且跟其橫截面積S呈現出成反比的關系，最終借此予以公式表示為。
1. ρ表示材料的電阻率，與材料和溫度有關;
2. l表示沿電流方向?qū)w的長度;
3. S表示垂直于電流方向?qū)w的橫截面積。
二、電阻率
1. 電阻定律里，比例常量ρ與導體的材料存在關聯。 2. 此處的比例常量ρ能夠反映材料導電的性能如何。 3. 它具有著特殊的物理意義，這種物理量被稱作材料的電阻率。 4. 當ρ值越大的時候，材料所具備的導電性能變得越差。
(二)電阻率的單位是Ω·m，讀作歐姆米，簡稱歐米。
材料的電阻率會跟著溫度的變化而產生改變，金屬的電阻率會隨著溫度的升高而變大。錳銅合金以及鎳銅合金的電阻率受到溫度的影響非常小，常常被用來制作標準電阻。
(四)各種材料的電阻率一般都隨溫度的變化而變化。
1、金屬的電阻率隨溫度的升高而增大。
2、半導體(熱敏電阻)的電阻率隨溫度的升高而減小。
第7節 閉合電路歐姆定律
一、閉合電路
外電路：電源的外部叫做外電路，其電阻稱為外電阻，R。
外電壓 U外：外電阻兩端的電壓。常也叫路端電壓。
內電路：電源內部的電路叫做內電路，其電阻稱為內電阻，r。
二、閉合電路歐姆定律
閉合電路之內的電流，與電源的電動勢呈現出成正比的關系，和內、外電路的電阻之和成為反比。這樣的一個結論，被稱作是閉合電路歐姆定律。
三、路端電壓跟負載的關系
(一)路端電壓：外電路兩端的電壓叫做路端電壓。
(二)路端電壓是用電器(負載)的實際工作電壓。
電動勢為E ， 內阻為r=E / I短
注意：
U—I圖象呈現為一條朝著下方傾斜的直線形式，路端電壓會因?yàn)殡娏鞯牟粩嘣龃髲亩霈F(xiàn)減小的變化情況。
、圖象呀，其斜率呢，表示的是電源的內阻，圖象跟縱軸相交的那個點的坐標，代表著電源電動勢，圖象和橫軸相交的那個點的坐標，意味著短路電流 。
3、斜率大，內阻大。
四、測量電源的電動勢和內電阻
(一)電路圖
(二)實驗數據處理方法比較：
1、計算法：原理清晰但處理繁雜，偶然誤差處理不好。
2、采用作圖法，其原理清清楚楚，處理起來簡簡單單，能把偶然誤差予以不錯的處理，還能夠借著圖線外推得出意料之外的結論句號。
第8節 多用電表的原理
一、內部結構
測量之際，黑表筆要插入“-”插孔，紅表筆需插入“+”插孔，且要經由轉換開關接入跟待測量相對應的測量端。運用之時，電路僅有一部分發揮作用。
二、測量原理
(一)測量直流電流以及直流電壓所依據的原理，乃是電阻的分流以及分壓原理，其中，當轉換開關連接 1 或者 2 的時候，進行直流電流的測量；當轉換開關連接 3 或者 4 的時候，進行直流電壓的測量；當轉換開關連接 5 的時候，進行電阻的測量。
(二)多用電表電阻擋(歐姆擋)原理。
1.
第三章 磁場
第1節 磁現象和磁場
一、磁現象
能能夠吸引鐵質物體這般特性的稱作磁磁性，具備擁有磁具性也就是磁體的物體，而磁體之中磁性最為強烈的區域被叫做磁極 。
二、磁極之間存在著這樣一種相互作用的規律，那就是，相同名稱的磁極會彼此相互排斥，而不同名稱的磁極則會相互吸引（這可以與電荷的情形進行類比）。
三、磁場
(一)磁體的周圍有磁場
首先，奧斯特實驗帶來了這樣的啟示，電流能夠產生磁場，然后，運動電荷周圍的空間存在著磁場。
導線南北放置
磁體能夠產生磁場，而磁場對于磁體存在力的作用，電流也能夠產生磁場，如此一來，磁場對于電流按理也應當存在力的作用 。
(四)磁場的基本性質：
1、磁場對處于場中的磁體有力的作用。
2、磁場對處于場中的電流有力的作用。
第2、4節 磁感應強度、通電導線和磁場中受到的力
一、安培力的方向
安培力——磁場對電流的作用力稱為安培力。
將左手伸開，使得拇指跟四指處于同一個平面以內，并且拇指要跟四指相互垂直，讓磁感線垂直地穿入到手心當中，使得四指指向電流的方向，此時拇指所指向的便是通電導體所受到的安培力的方向。
二、安培力方向的判斷
安培力方向，始終垂直于磁場方向與電流方向所決定的平面，判斷安培力方向時，先確定磁場和電流所確定的平面，借此判斷安培力方向在哪條直線上，之后依據左手定則判斷出安培力的具體方向。
當已知I、B的方向的時候，可以唯一確定F的方向，已知F、B的方向，并且導線的位置確定的時候，能夠唯一確定I的方向，已知F、I的方向的時候，磁感應強度B的方向沒辦法唯一確定。
因B、I、F的方向關系出現于三維立體空間里，故而求解該類問題之時，需具備頗為良好的空間想像能力.要是處于立體圖情形下高二物理選修3-1視頻，還得擅長將立體圖轉變?yōu)槠矫鎴D，。
三、安培力的大小
實驗顯示，存在一段處于磁場中的通電直導線，當導線方向與磁場方向呈垂直狀態時，導線所受的安培力大小達到最大值；當導線方向和磁場方向保持一致之時，導線所受的安培力數值等于零；當導線方向與磁場方向呈現斜交狀態時，導線所受到的安培力大小處于最大值與零這二者之間。
四、磁感應強度
規定如下，若存在通電導線，且其與磁場方向呈現垂直狀態，那么這段受磁場作用的通電導線，其所受到的安培力F作為一個量，該量與電流I以及導線長度L這兩個量的乘積IL進行比值運算，所得結果，被定義為磁感應強度。
對磁感應強度的理解
先，公式B=F/IL屬于磁感應強度方面的定義式高二物理選修3-1視頻，它是借助比值來進行定義的，然后，磁感應強度B有著這樣的特性，其大小單單取決于磁場自身所具備的性質，并且，它同F(xiàn)、I、L這三者都不存在關聯。
2、有一種情況是，定義式B=FIL成立，其條件為：通電的導線必須、垂直于、磁場方向、放置才行。要知道，磁場當中、某一個點上、通電導線、受力的大小，除了跟磁場強度、強弱有關之外，還和導線的方向、存在緊密關聯。導線放入到磁場里邊的方向、是不一樣的，那么所受到的磁場力、同樣也不相同。存在這樣的狀況，通電導線受力變?yōu)榱愕牡胤剑鸥袘?yīng)強度B的大小、不一定就是零，這有可能、是電流方向、與B的方向、處于一條直線上、這種原因、所造成的 。
3、磁感應強度的定義式可是也適用于非勻強磁場的喲，就在這種情況下呢，L應當是很短的啦，IL被稱作“電流元”呀，它于某方面而言就相當于靜電場當中的試探電荷呢。
4、通電導線受力的方向不是磁場磁感應強度的方向。
5、磁感應強度跟電場強度存在區別，磁感應強度B屬于描述磁場性質的物理量，電場強度E屬于描述電場性質的物理量，此二者均是矢量，現在將它們的區別以列表形式如下呈現：
磁感應強度屬于矢量范疇，其遵循平行四邊形定則，要是空間當中同時有兩個或超過兩個的磁場存在，那么某一點的磁感應強度B乃是各個磁感應強度做矢量相加的總和。
在磁場的某一區域當中，存在這樣一種情況，這個區域里的磁感應強度，其所具備的大小以及方向，在每一處地方都是相同的，那么，這個區域的磁場就被稱作勻強磁場吶，如果處于這個勻強磁場的范圍內呢，存在導線與磁場方向是垂直的，并且這根導線是通著電的直導線，在這種情況下，導線，其所受到的安培力呢是F，而F等于B與I和L的乘積，F(xiàn) = BIL哩。
( 一 ) 說的那種公式F = BIL里，L所指的是“有效長度” ，此情況下，當B跟I呈垂直狀態時，F(xiàn)這數值達最大程度，也就是F = BIL ，而當B與I處于平行狀態時，F(xiàn)就等于0 。
(二)，彎曲導線存在有效長度L，此有效長度L等于連接兩端點直線的長度，就如同下圖中，相應的電流沿著L，從始端朝著末端流動 。
1、當電流與磁場方向垂直時，F(xiàn) = ILB
2、當電流與磁場方向夾θ角時，F(xiàn) = θ
