家庭裝修之初最容易困惑的就是水電問題。 比如總聽人說“空調插頭要單獨接”、“工頭說我家總是太小”，忍不住想問問……
“一路走來”是什么意思？ ？ ？
“全開”是什么意思？ ？ ？
一般半包家裝，在水電改造階段，工頭會提供電纜、水管等材料，但開關、插座、空氣開關、漏電保護器、配電箱等一般由業主訂購。
明天就詳細說說這些“小玩意兒”吧，因?yàn)樗鼈兪前踩?shí)用、美觀的家裝必不可少的。
本文部分經驗來自朋友家裝群。。。群里你說說遇到的坑，他說說避免坑的經驗。 大家一起集思廣益，共同避免陷阱！
等你來聊辣！
群入口在下方，戳鏈接即可！ //?商務=
1.空氣開關&短路保護器
兩者都是用來斷電（關閉）的，具體有什么區別？
1.空氣開關
電開關簡稱，是當電路中的電流小于額定值時閉合，從而保護電路不被燒毀的開關裝置。 它的作用類似于過去老房子使用的保險絲。
導火索打開了，時代的淚水。 . .
開關按極數（P）分為四種：。 家用常用的有單極1P和二極2P，適用于額定電流220V。
至于3P和4P，因?yàn)檫m用于380V，家用電器基本沒有。
1P開關只有一個接線柱，接一根火線，合上開關時只斷開火線； 2P開關有兩個端子，分別接火線和零線，閉合后火線和零線斷開。
開關

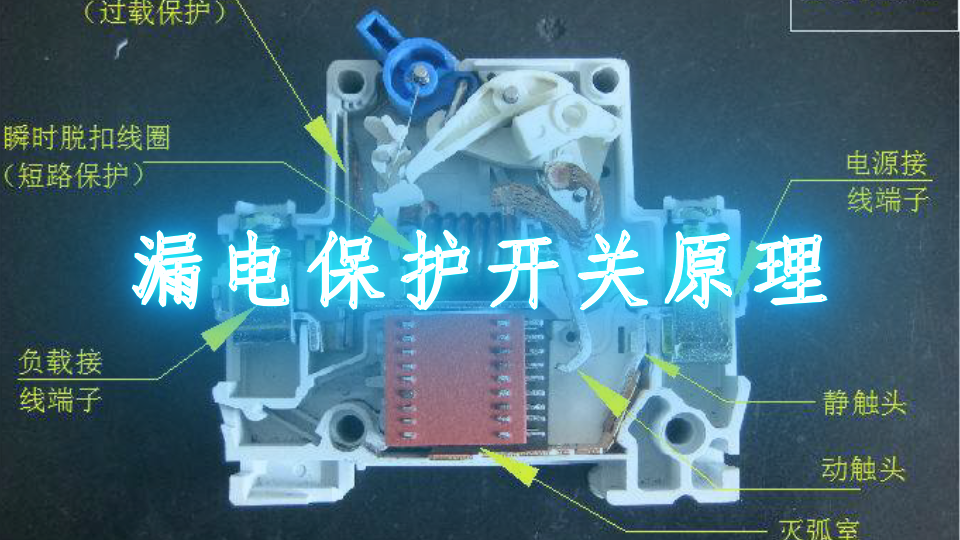

2.漏電保護器
簡稱漏電保護，可以理解為“開關的升級版”。 與普通開關相比，多了一個具有短路保護功能的模塊。 （短路是指不該帶電的家電外殼帶電，人看到是很危險的，所以一旦發生短路，要立即切斷電源，以確保人身安全。）
模塊上通常有一個標有“每月按一次”的按鈕。 是一個測試按鈕，一按就會斷電，證明漏電保護沒有壞。 順便說一句，減少彈簧對它的壓力將有助于延長漏電保護器的壽命。 （提醒大家，確實需要每個月按一次，雖然安全最重要。）
1P+N漏電保護
2P+N漏電保護
不僅是“本月小按鈕”，另一個識別缺保的標志是：接線口反面必須有一個“N”標示。 因此，1P開關的升級稱為1P+N漏電保護； 2P開關的升級稱為2P+N漏電保護。
有時，為了節省漏電保護的空間，零件高度集成。 最后的1P+N漏電保護與1P開關規格相同。 即便那個小按鈕還在，但“每月按一次”的字樣早就被省略了。
小巧的1P+N漏電保護，“每月小按鈕”是一個凸起的紅色方塊
3、空氣開關用在什么地方？ 漏電保護在哪里？ 你每人用多少P？
首先，想一想您家中的哪些地方需要送電。 嗯，有燈，有電視，有電腦，有電飯煲……總結一下，你會發現好像有兩種電路，一種是照明電路，一種是插頭電路。
開關面板接照明電路，插頭面板接插頭電路
事后想想，有什么可以短路的？ 那么，筆記本電腦、冰箱、洗衣機……綜上所述，家電容易發生短路，而且大部分都是使用插頭，所以插頭電路一定要使用漏電保護。
但國家也有規定，在《民用建筑電氣設計規范》（JGJ16-2008）中：
下列設備的配電線路應設有剩余電壓動作保護： ...家用電器電路或插頭專用電路。
這個“剩余電壓動作保護”是指漏電保護。
現在家庭的主流配置多為：照明電路采用1P開關，插頭電路采用1P+N漏電保護。
如果您不確定細節，可以與您的朋友群討論。 一起做家裝的人隨時聊聊天是很有必要的。
等你來聊辣！
群入口在下方，戳鏈接即可！ //?商務=
照明電路的連接形式：火線先接1P電器開關，再接墻控?zé)糸_關，最后接電燈； 零線直接接電燈漏電和電流過大的區別，不經過電器開關和墻壁開關。 如果1P電氣開關閉合，則只有火線被切斷。
插頭電路的連接形式：火線和零線都先接漏電保護（這里零線接“N”），再接墻上插頭； 若采用1P+N漏電保護，合閘時僅切斷火線。 （也可以選擇2P+N漏電保護，同時切斷火線和零線，比1P+N漏電保護更安全，但價格也較貴，體積較大。并提醒火線和零線千萬不能接反，尤其是1P，反接會導致開關斷開零線和火線，電路還是帶電的，人誤觸是很危險的。 )
4、家庭電路如何規劃？ 我應該購買多少個開關和漏電保險？
讓我們逐家計算一下：
1、進線母線先接主空氣開關（簡稱總開關）。 主開關一般為2P開關。 總開關后，各回路有自己的開關或漏電保護；
（為什么主開關沒有漏電保護？原因：①漏電保護安裝在單回路上，如果漏電保護閉合，可以從這個電路中查找原因，更快；②漏電保護不會造成整個房子要斷電。）
2、冰箱插頭自帶電路，1P+N漏電保護，家里無人可切斷其他電器，常年保冷；
3、監控類似于冷凍機。 網段插頭、傳感器、報警器、攝像頭等設備一回路，1P+N漏電保護，無人時持續監控；
（之前有說“冰箱和監控獨立于總開”，確實有這些做法，但不規范，不宜推薦，謝謝朋友指出錯誤@小明格格@）
4、照明電路用1P開關，一般全屋用1路，如果房子很大，可以根據面積分成2路，樓上1路，1路用1路。樓下電路；
5、功率超過3000W的，屬于大功率家電。 這類家電的插頭應該是獨立電路，有1P+N漏電保護漏電和電流過大的區別，比如空調柜等；
6、廚房所有插頭均為1路，1P+N漏電保護； 另外，大功率烤箱單獨1線，1P+N漏電保護；
7、衛生間所有插頭均為1路，帶1P+N漏電保護； 另外，大功率電熱水器單獨1線，1P+N漏電保護； 浴霸一般不使用插頭，但也應接入衛生間的插頭電路，而不是全屋的照明電路必須接地，因?yàn)樵“匀菀锥搪罚彰麟娐芬话銢]有相線；
8、其余插頭一般組合成1路，帶1P+N漏電保護。 很大的房子跟照明線路一樣，可以根據情況分。
中小型氣候?qū)优渲茫渲兴{(lán)框圈出的3只為1P+N漏電保護
5、斷路器和漏電保護器應該買多少電壓的？
家用開關的額定電壓只有10A、16A、20A、25A、32A、40A、6A。 標記“C10”表示額定電壓為10A。 泄漏是一樣的。
開關的額定電壓應略大于電纜的安全載流量。 例如，1.5mm2電纜的載流量一般為13A，也就是說，電壓≥13A的電纜可能會發熱甚至燃燒。 如果使用 C10 開關，當電纜中的電流達到 10A 時，開關將跳閘。 理論上，電纜可以保證線路中的電流永遠不會超過10A，電纜是安全的。
可以直接參考這兩張圖，就是斷路器（開關的別稱）和電線（即電纜）的匹配，分別適用于小跳和中大跳。
2、配電箱
就是把家里的電器開關和漏電保護器集成在一個長方形的袋子里。 包殼一般為金屬（熱軋厚板）或工程塑料（ABS），電線按規定走線。 紅色火線和藍色零線，黃綠色相線。
配電箱有多大？
先數數。 按照18mm的寬度，1P開關是1個位置，2P開關是2個位置，1P+N漏電保護一般是2個位置。 粗略計算一下，小cline級大概有12個位置，中大cline級大概有24個位置。
配電箱的標準數量是8個、12個、16個、18個、20個、24個、36個，如果算計需要12個，最好買個16的，多留點空間。 添加電路（例如購買新烤箱）怎么樣？
像24開關，開關太多了，大排安裝起來可能不美觀，不方便。 配電箱一般設計成上下式。 如果跳樓使用24個站位，則可以使用兩個配電箱，一個在樓上12個站位，一個在樓下12個站位。
24位配電箱 3、安裝過程中可能會遇到哪些坑？
1、接線錯誤造成安全隱患。 常見的錯誤有漏接線、沒有接地線、反相接零（地線就是火線）。
2、配電箱從斜邊到地面的安裝高度不能高于1.5m。 配電箱里面全是線材，不能裝得太低，怕小孩碰觸到。
3、因?yàn)槁╇姳Ｗo(hù)比較貴，如果施工方提供材料，看他在該用漏電保護的地方有沒有給你用過普通開關。 （最實惠的國產開關加漏電保護要貴十幾塊，進口的更貴，幾十到幾百不等。該花的錢建議花，不要省，幾十幾千個衣柜我都買了，值幾百塊錢讓我的家更安全。）
4、如果使用漏電保護，插頭也必須接地，以確保安全。 有的相線在施工時沒有布置，安裝面板時雖然根本沒有接相線，卻接了假相線。
5、有些空調柜廠家要求空調柜要用漏電保護，不能用插頭。 所以不僅是配電箱內電路上的漏電保護，還需要再規劃一個漏電保護，廠家上門安裝空調的時候一起安裝，水電施工時把柜子附近留下的4mm2電纜接上。
柜子的漏電保護器大概有這么長，像個開關面板
如果你打算使用16A的三孔插頭，廠家可能會拒絕安裝或者誤導你花大價錢購買他們的“品牌專用開關/漏電保護”。 遇到這些情況，買空調一定要謝謝你，以免日后惹上麻煩。 他們之所以做這樣的規定，是怕空調短路，兩個開關相當于雙保險。 因?yàn)槿藗兘?jīng)常看到落地柜，而壁掛式柜通常又高又摸不著，所以這個規定只適用于柜子。
