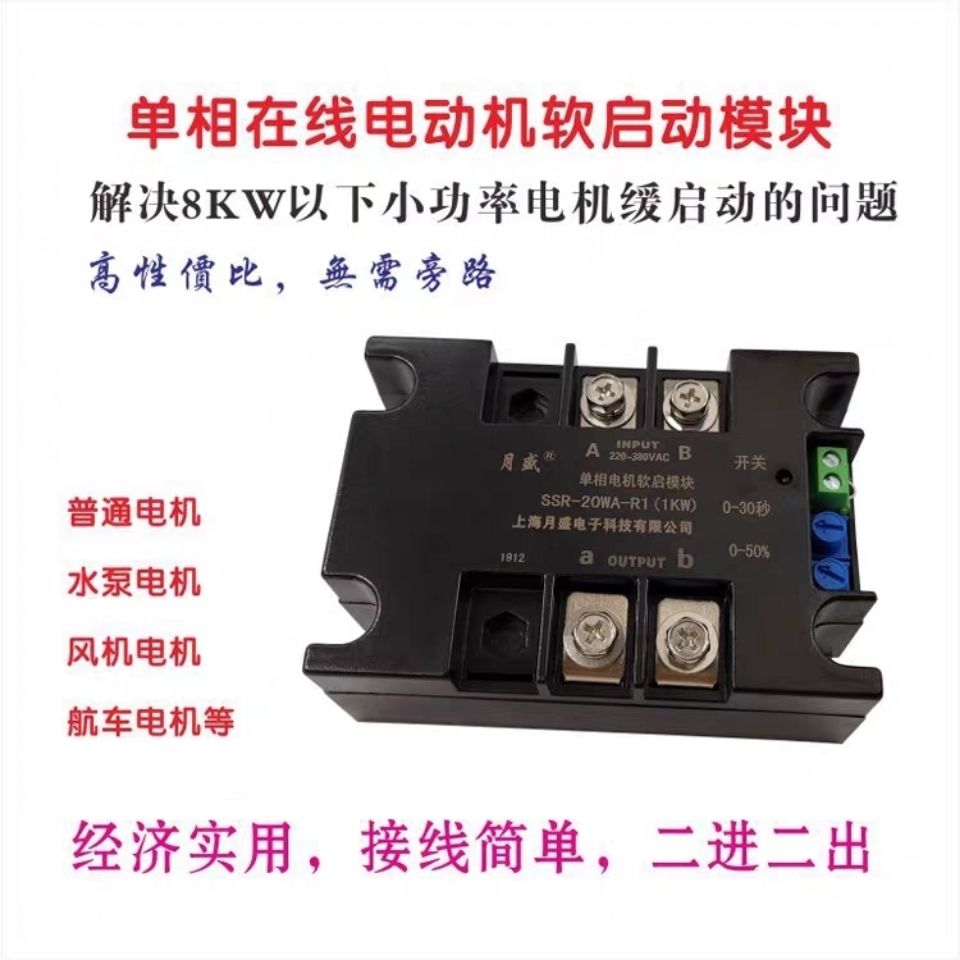

電機軟啟動器的主要接線方法：
1.在線類型：
所有軟啟動器控制器都具有電機過載保護。 當軟啟動器在線運行時，軟啟動器控制器可以保護電機不會過載。 不要改裝熱過載保險絲。 由于通過晶閘管后的電壓紋波電壓非常大，不能改裝電子式熱過載熔斷器，否則熱繼電器失靈會使系統無法正常工作。由于晶閘管比較昂貴，更換難度大，為了保護晶閘管，應使用快速繼電器，防止軟啟動器下端口漏電損壞晶閘管。
2、旁路型：
旁路運行軟起動器，沒有旁路接觸器很難運行，所以在兩種主要接線方案中都有。 軟啟動器上端口接觸器的作用與在線操作方法相同，這里不再贅述。 請注意，溫度保險絲位于旁路接觸器的下端口。 最好不要通過啟動電壓，尤其是電子熱熔斷器，因為軟啟動后較大的電壓紋波會干擾電子熱熔斷器。 保險絲發生故障，電機停止運轉。 另外，由于晶閘管短時間工作，不需要加裝快速繼電器，所以主接線方案中沒有修改快速繼電器。
3、內置旁路型：
其主要接線與在線式大致相同，唯一的優點是不必因晶閘管短時動作而加裝快速繼電器。 電機的過載保護由軟啟動器的控制器實現。 除了在功能和性能上超越電子溫度保險絲外，不會因主電路紋波電壓和外界干擾而誤動作。
電機軟啟動器常見故障
1、電機無法啟動：
電機無法啟動的原因大致有兩種：
一個是六個晶閘管中的一個不可靠或不導電。 此時，單相電??路中通過半波直流電，電動機的兩相定子通過的直流電對電動機起制動作用。 如果你不來，電機和晶閘管會嚴重損壞。
二是啟動參數或啟動曲線不合適，水泵無法啟動，屬于常見故障。 后者在使用過程中會出現，但概率高于接觸器的故障率。 前者多發生在第一次調試調試時，調試完成后才出現。 大多數廠家不會出現這種現象，啟動程序性能良好軟啟動啟動電流過大，出廠默認設置適用性強。 只有少數廠家的產品需要廠家自己調試。
2、可控硅損壞：
晶閘管擊穿或爆燃，這種故障不分國外品牌，廠家容易出現，但故障率低于接觸器，但主要問題出現在餅型晶閘管的安裝過程中.
3、控制器虛焊：
與軟啟動器相比，控制器損壞故障最為嚴重。 在某些制造商中，此類故障引起的返修率已超過30%。 這種問題對于進口或合資廠商來說是很少見的。 主要原因是控制器的電源、觸發電路、輸入電路容易起火。
4、軟啟動器的誤操作：
時有發生電機在運行狀態下因軟啟動器的干擾而停止，在停止狀態下因軟啟動器的干擾而啟動。 后者比較常見，前者只發生在兩個品牌身上。 究其原因，一是產品質量問題，二是與電路布局有關。 而且，凡是進口或合資的軟靴都不存在上述現象，國產品牌出現這種問題的較多。
5、軟啟動器內部接插件接觸不良：
軟啟動器內部接插件的選擇，起初不是問題，但國外廠家往往忽略這個問題，經常出現故障。 進口和合資廠商都不會犯這種錯誤。
軟啟動器常見故障及處理措施
1、調試過程中，啟動器報過壓故障，軟啟動器故障燈亮，電機無反應。 失敗的原因可能是：
① 啟動方式采用充電方式時，操作順序錯誤。 （正確的操作順序應該是先送主電源，再送控制電源）
②電源相線及軟啟動器保護動作。 （檢測電源）
③軟啟動器輸出端不接負載。 （輸出端接上負載后軟啟動器才能正常工作）
2、用戶在使用過程中出現啟動完成后旁路接觸器沒有銜鐵的現象。 失敗的原因可能是：
① 啟動過程中，保護裝置因整定過小而誤動作。 （只需重置保護裝置）
②調試時，軟啟動器參數設置不合理。 （主要針對55KW以下軟啟動器，重新設置軟啟動器參數）
③控制電路接觸不良。 （檢測控制電路）
3、在開機過程中，用戶經常會出現正極線換氣的現象。 失敗的原因是：
①空氣開關長延時整定值太小或空氣開關選型與電機不匹配。 （適當放大空氣開關的參數或重新選擇空氣開關）
② 軟啟動器初始電流參數設置過低或啟動時間過長。 （根據負載情況，適當減小啟動電流或適當縮短啟動時間）
③在啟動過程中，由于電網電流波動比較大，容易造成軟啟動器發出錯誤指令，出現早旁路現象。 （建議用戶不要同時啟動大功率電機）
④ 啟動時滿載啟動。 （啟動時盡量減輕負載）
4、用戶在使用軟啟動器時，顯示器無顯示或出現亂碼，軟啟動器不工作。 失敗原因可能是：
①軟啟動器在使用過程中，由于外部元器件形成的振動，使軟啟動器內部接線松脫。 （打開軟啟動器蓋板，重新插入顯示線）
②軟啟動器控制板故障。 （聯系廠家更換控制板）
5、軟啟動器早上起來報故障，軟啟動器不工作，電機無反應。 失敗的原因可能是：
①電機相線。 （電機及外圍電路的檢測）
②軟啟動器中的主要器件是可控硅的漏電流。 （檢查電機和電網電流是否異常軟啟動啟動電流過大，聯系廠家更換晶閘管）
③過濾板擊穿漏電。 （只需更換調音臺即可）
6、軟啟動器啟動負載時，有啟動超時的現象。 軟啟動器停止工作，電機慣性停止。 失敗的原因是：
①參數設置不合理。 （重新調整參數，初始電流適當減小，時間適當加長）
②啟動時滿載啟動。 （啟動時應盡量減少負載）
7、啟動過程中，電壓不穩定，電壓過大。 原因可能是：
①電流表指示不準確或與變壓器不匹配。 （更換新的電壓表）
②電網電流不穩定，波動大，導致軟啟動器誤動作。 （聯系廠家更換控制板）
③軟啟動器參數設置不合理。 （重新調整參數）
8、軟啟動器反復啟動。
失敗的原因是：
①在啟動過程中，外圍保護裝置動作，接觸器無法閉合，導致軟啟動器反復啟動。 （檢測外圍設備和線路）
9、啟動時過熱故障燈亮，軟啟動器停止工作：
①頻繁啟動造成體溫過低，引起軟啟動器過熱保護動作。 （軟啟動器的啟動次數應控制在每小時不超過6次，尤其是重載時）
②在啟動過程中，保護裝置動作，使接觸器不能旁路，軟啟動器長時間工作，保護動作。 （檢測外圍電路）
③負載過重，啟動時間過長，造成過熱保護。 （啟動時，盡量減輕負載）
④軟啟動器參數設置不合理。 如果時間太長，則初始電流較低。 （降低初始電流）
⑤軟啟動器散熱吊扇損壞，不能正常工作。 （更換風扇）
10、可控硅損壞：
①電動機啟動時，過電壓擊穿軟啟動器。 （檢測軟啟動器功率是否與電機功率匹配，電機是否帶載啟動）
②軟啟動器散熱吊扇損壞。 （更換吊扇）
③頻繁啟動和低溫會損壞晶閘管。 （控制啟動次數）
④ 濾波板損壞（更換損壞器件）和輸入相線。 造成這種失敗的原因有很多：
- 檢查進線電源和電機進線是否松動；
-輸出是否接負載，負載是否與電機匹配；
- 用萬用表測量軟啟動器模塊或晶閘管是否擊穿，正常情況下它們的觸發門內阻是否符合要求（一般在20-30歐姆左右）；
-內部接線插頭是否松動。
