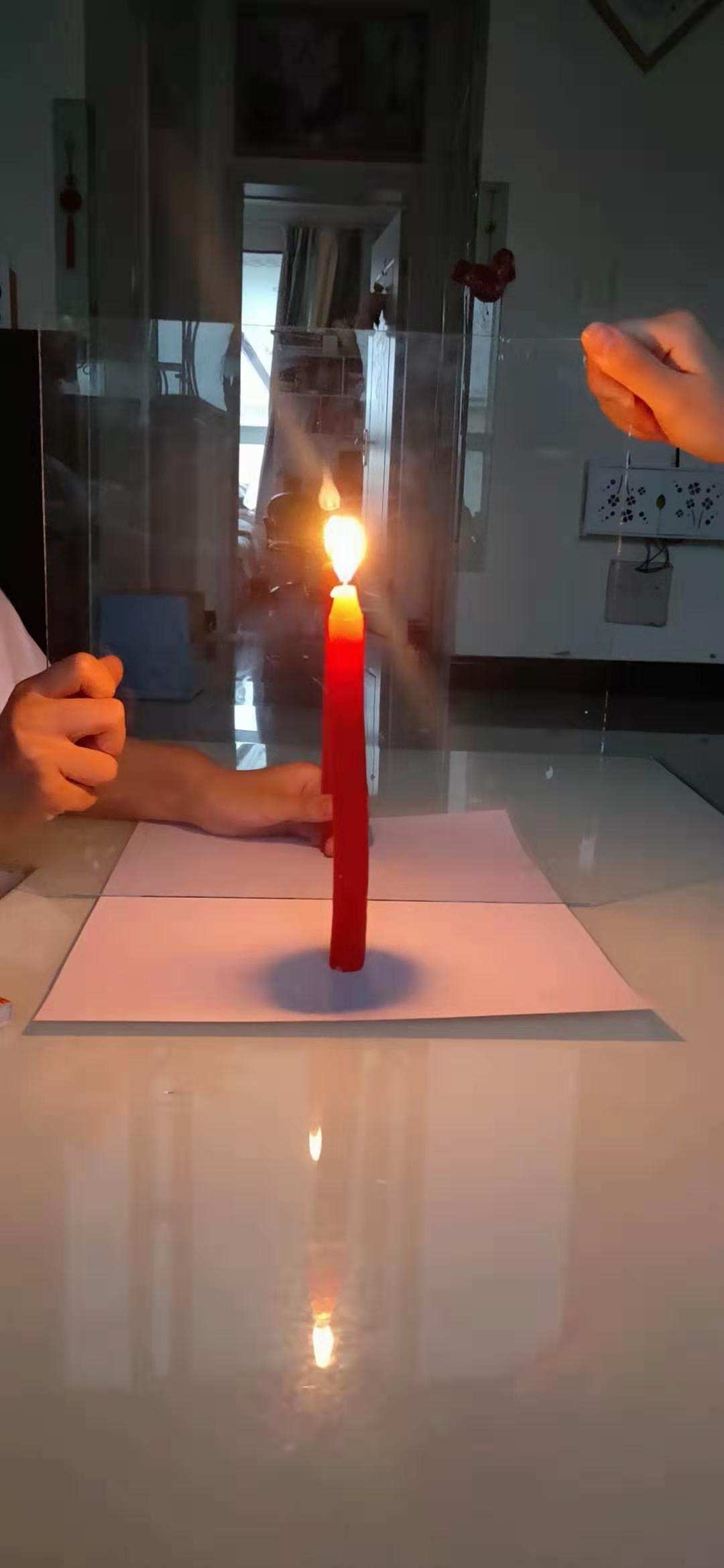

《平面鏡成像》知識點及題型解析 一、平面鏡成像實驗探索 1、目的：探究平面鏡成像的特點。 2. 設備：一塊玻璃板，兩根相同的蠟燭，一個秤，一張白紙。 注：①用玻璃板代替平面鏡：等效替換法（為了確定像的位置）。 ②使用薄玻璃板：防止二次成像，使呈現的圖像不清晰。 （穿過厚玻璃板的兩個表面會形成兩個圖像） ③ 玻璃板垂直放置：使圖像出現在桌面上。 ④一模一樣的蠟燭：比較圖像與物體大小的關系。 ⑤標尺的作用：比較像距與物距的關系。 ⑥多次改變蠟燭位置進行實驗：通過多次實驗尋找普遍規律，防止巧合。 ⑦實驗環境較暗：成像更清晰，便于觀察圖像。 ⑧ 用光屏代替蠟燭B：驗證圖像的真實性。 二、成像特點 1、等尺寸：圖像與物體大小相等。 （誤區：近距離大遠近小，視角問題） 2、等距：像距等于物距。 ① 物體靠近或遠離平面鏡，像急劇靠近或遠離平面鏡，相對速度為兩者速度之和。 ②沿平面鏡水平方向連線中考平面鏡成像實驗視頻，像與物的相對速度為0。 3.垂直：像與物的連線垂直于平面鏡。 4、實像：沒有實際的光，光屏上沒有像（區分實像和實像）。 推論：像與物關于平面鏡對稱！ 3、平面鏡成像原理：光的反射。 1.根據原理（光的反射）畫一幅畫。 2、根據平面鏡的成像特點畫出圖。 做法線，完成光路圖找對稱，做平面鏡的垂線。 四、題型分類 1、給定物體，找出鏡子中的圖像。

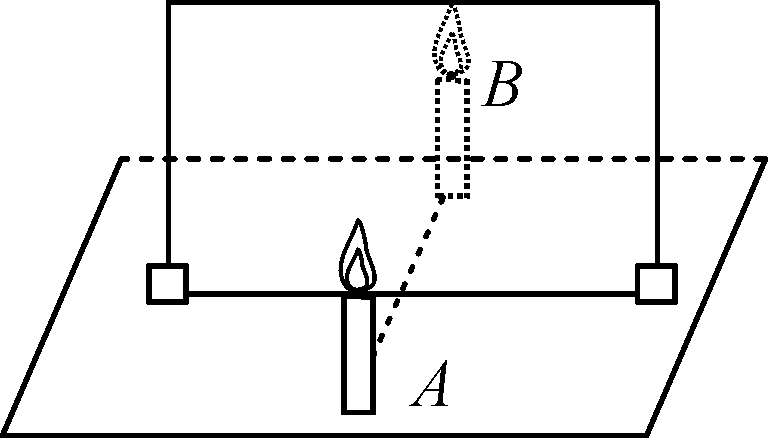

2.給出反射光，找到光源。 根據特性（對稱性）畫圖，找出反射光的反向延長線，使其對稱。 3.根據圖像和物體，找到平面鏡。 4、根據反射光通過的點補光路圖。 求A的對稱點A′為像與物的垂線，連A′B，求反射光。 . ②在水平放置的全身鏡中看墻的時間。 六、球面鏡 1、凸面鏡：鏡面中心部分向外突出的反射鏡。 光線進入平行光后發散。 作用：擴大視野凸鏡在同等條件下可以形成正立縮小的實像，凸鏡可以看到更大的視野。 2、凹面鏡：鏡面中央部分向內凹陷的反射鏡。 反射光在入射平行光之后會聚。 功能：放大細節。 凹面鏡可以變成直立放大的實像。 鏡子的中間圖像被放大，可以呈現更多細節。 點對點訓練：圖A是探索“平面鏡成像特性”的實驗裝置示意圖。 (1) 在實驗中，不用平面鏡中考平面鏡成像實驗視頻，而用一塊透明的（任選填“薄”或“厚”）的玻璃板，除了能夠觀察到蠟燭的影像外，也很容易。 (2)實驗過程中，有透明玻璃板和白色玻璃板之分，選擇實驗效果較好。 (3) 在立著的玻璃板前點燃蠟燭A，在玻璃板前可以看到蠟燭A的影像，取一根外觀相同但未點燃的蠟燭B，接在玻璃板前直到它看起來像蠟燭 A 一樣完全重疊。
比較物體與圖像的大小關系時，蠟燭B替換（可選填“蠟燭A的圖像”或“蠟燭A”），看蠟燭是由（可選填“真實”或“虛擬”）產生的圖像 。 (4) 取下蠟燭B，在原位置放一塊光屏，光屏上出現蠟燭A的圖像（選擇“可以”或“不能”）。 (5) 如果實驗時玻璃板沒有垂直放在紙上，而是如圖B所示傾斜，則蠟燭A的圖像應如圖所示（選擇“A1”、“A2”或“A3” “）。 主題網絡（上海）有限公司$
