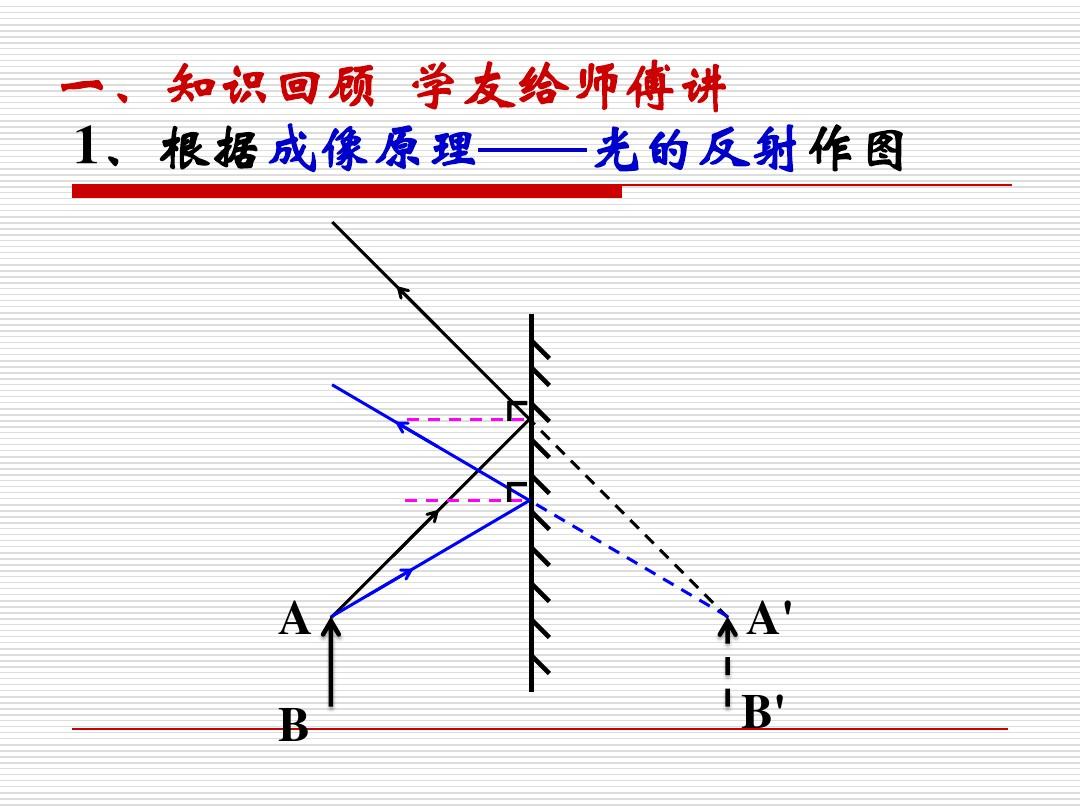

光學平面鏡畫像專項練習 1、圖中，入射光與鏡面成30度角。 請完成光路圖并標出反射角。 2、耳朵聽到如圖所示的平面鏡反射的光。 確定圖中的入射光并標出入射角。 3、如圖所示，一條入射光線和它經過平面鏡反射后的反射光線，試分別畫出平面鏡的位置。 4、平面鏡前有一個光源s，從光源s發出的光線，經平面鏡反射后通過A5。 如圖，S為發光點平面鏡成像作圖練習題，S在平面鏡中的像，l為射向平面鏡的光線 對于入射光，畫出平面鏡的位置和l在平面鏡中的反射光圖。 6、圖中所示的兩條反射光線是由同一發光點S發出的光經平面鏡反射后產生的。 請畫出發光點S的位置。 7、如圖所示，發光點S在平面鏡MN中的像為S1。 當平面鏡旋轉一定角度時，其像為S2。 請畫出旋轉后平面鏡的大概位置。 8、畫出物體AB在平面鏡中所成的像。 9、用對稱法畫出物體ABC在平面鏡中所成的像。 10. 右圖中的A'B'是物體AB在平面鏡中所成的像。 請畫出圖中平面鏡的位置。 11、如圖所示，發光點S發出的光被平面鏡AB反射，障礙物CD前方有亮區，請畫出亮區的范圍。 12. 如右圖所示，光線A、B是點光源S發出的光線經平面鏡反射后的反射光線。 請畫出圖中平面鏡的位置，并完成光路圖。 13. 點光源S發出的一條光線AB打在鏡子MN上，光線CD發出的另一條入射光線反射反射光平面鏡成像作圖練習題，如圖所示。 請畫出圖中點光源S的位置。 14. 如圖所示，水平天花板上貼著一面平面鏡。 請在地面上畫出透過平面鏡（不分身高）能看到發光點S的區域。 15.在發光點S旁邊垂直放置一塊擋板，下面有一面大平面鏡。 請在擋板的另一邊畫出S可以照亮的區域。 16、為使垂直照射的太陽光經平面鏡反射后水平射入涵洞，請畫出圖中平面鏡的位置，并完成光路圖
