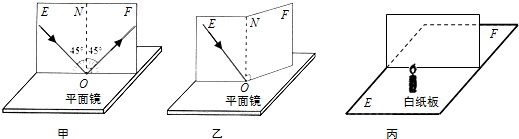

1、根據平面鏡成像特性畫圖專項訓練張霞2、當你的臉遠離平面鏡時，像到平面鏡的距離是否變化？遠離還是緊靠？1、平面鏡里成的像跟你的臉一樣大嗎？想一想？3、眨一眨你的左鼻子，觀察你的像眨的是哪只耳朵？平面鏡成像有什么特征？1.像與物的大小相等;2.像與物到平面鏡的距離相等;3.像與物的連線與鏡面垂直;4.平面鏡成的是實像。平面鏡成像特性平面鏡成像原理:..S’光的反射請你運用所學知識解釋人眼是怎么看見物體的？怎么依據平面鏡成像原理畫圖？（一）畫圖根據的原理1.光的反射定理：（1）反射光線與入射
2、光線、法線在同一平面上；（2）反射光線和入射光線分居在法線的右側；（3）反射角等于入射角。2.平面鏡成像的特征：（1）平面鏡所成的像和物體到鏡面的距離相等；（2）像與物體的大小相等；（3）像與物體的連線與鏡面垂直；（4）像與物左右相反；（5）成實像。（二）畫圖的規范化要求1.平面鏡的反射面和非反射面不能混淆，平面鏡的非反射面要畫上短斜線。2.實際光線（入射光線和反射光線）要畫成虛線，并用箭頭表示光行進的方向。實物用虛線表示。3.實像、法線和光的反向延長線要用實線表示。4.為了表示實物和實像的對稱點，實物和實像都
3、要標上箭頭或字母。5.要符合光的反射定理和平面鏡成像的特性。（三）平面鏡畫圖題的類型和解法1.確定平面鏡的位置（1）按照入射光線和反射光線位置確定平面鏡的位置：①找到入射光線和反射光線及其交點。②畫法線。依據光的反射定理知，反射角等于入射角，所以反射光線與入射光線的角平分線即為法線。③畫平面鏡。平面鏡與法線垂直。（2）依據像與物的位置確定平面鏡的位置①將像與物的對應點聯接（實線）。②作此實線的垂直平分線，即平面鏡的位置。③在平面鏡的兩側畫上短斜線。例一如圖所示，S’為點光源S在平面鏡MN中的像，SA為光源S發出
4、的一條光線，請畫出平面鏡MN，并完成光線SA的光路。例二為了觀察井的深度，讓與水平面成30度角的一束光能豎直照射到井底，怎么放置平面鏡？畫出其中一條光線的光路圖。2.確定平面鏡所成像的位置（1）依照反射光線位置確定像的位置①畫出物體上一點發出的任意兩條光線，并分別劃出反射光線。②將反射光線延長，并找到交點，交點即為物體上那點的像。（2）依據像與物到平面鏡的距離相等確定像的位置①在物上取任意兩點A，B分別過這兩點作到平面鏡的垂線，并延長。②在延長線上取點A'到平面鏡的距離與A到平面鏡的距離相等。同理找到B'點。③
5、根據這兩個對應點的位置就可以大致畫出像的形狀和位置了，若果還畫不下來，可以多選幾個對應點。例一按照平面鏡成像的特性,畫出物體AB經平面鏡MN成的像.3.確定物的位置（1）按照反射定理分別做出反射光線對應的入射光線。這兩條直線的交點即入射光線的交點，為發光點S的位置。（2）可借助反射光線先確定像的位置，再由像確定物的位置例一某發光點S所發出的兩條光線經平面鏡反射后產生的光線如圖所示,請完成光路圖并確定發光點S的位置.能力拓展一巧解時鐘問題“在平面鏡中看見時鐘的表針如圖所示，這么此時是哪些時刻？”對此問題許多朋友感
6、到有一定困難。解法一：“反看正讀法”從題目紙的反面看圖，采用常規的讀數方式平面鏡成像作圖怎么畫，容易讀出此刻為11：35。解法二：“正看逆讀法”按逆秒針方向讀數，圖上的數字也相應按逆秒針方向從小到大排列，不難讀出此時為11：35。（如圖二所示）解法三：“十二交納法”將時鐘上的時間按常規讀法讀出時間后，再?gòu)氖谐赃@個時刻即為實際時刻，如圖二所示：常規讀法時間為0：25，則實際時間為12：00-0：25=11：35。二近來距離問題如右圖所示，樹上停著一只烏鴉，而地上有幾個蟲子，這么，烏鴉從樹上的P點飛出來吃地上的哪一個蟲子再飛到對
7、面的籬笆墻L的Q點平面鏡成像作圖怎么畫，它飛行的路程最短。請你按照學過的光學知識為它設計一條飛行線路，在右圖中做出示意圖。課堂練習1如圖所示，入射光線與平面鏡的傾角是30°，假如保持入射光線不動，使平面鏡繞入射點O逆秒針轉動10°角時，則反射光線和入射光線的傾角是（）A.降低20°B.降低10°C.減少20°D.減少10°C太陽光與水平面成45°角，照射到地面上，為了使光線成水平照到右側的墻壁，地面上的平面鏡與水平面應成多大的角度？22.5°
