20年的老鉗工帶你了解家里的電纜線功率等問題，學會電源線承受電壓計算。電火好多情況下都是由于家里電纜線用小了，家里的家電過多功率超員從于引起火警。
工作氣溫30℃，常年連續90％負載下的載流量
2.5平方毫米――26A
4平方毫米――32A
6平方毫米――47A
16平方毫米――92A
25平方毫米――120A
30平方毫米――150A
電功率估算公式
功率P=電流U×電流I＝220伏×18安＝3960瓦
電壓換算功率
1A＝220W，10A＝2200W，依這種推。假如載流量是14A的鋁線，就是：220W×14＝3080W,?這么1.5平方鋁線功率是3.08千瓦。
銅芯電纜線容許常年電壓
2.5平方毫米（16A~25A）
4平方毫米（25A~32A）
6平方毫米（32A~40A）
鋁芯電纜線容許常年電壓
2.5平方毫米（13A~20A）
4平方毫米（20A~25A)
6平方毫米（25A~32A）
【線平方*6*220=功率、電流*電流=功率】——針對三相電220V的電流
1.5*6*220=1980W--------1.5*6=9A
2.5*6*220=3300W--------2.5*6=15A
4*6*220=5280W----------4*6=24A
6*6*220=7920W----------6*6=36A
10*6*220=-------10*6=60A
16*6*220=-------16*6=96A
在交流電路中，因?yàn)榻涣麟姷姆较蛑芷谛缘陌l(fā)生改變，所以負載包括三種類型：純內阻負載、容性負載和感性負載，三種負載的性質是不同的。
1、純內阻負載：包括線路、線圈等的內阻性消耗，以及電能轉化為機械能用于拖動負載的部份能量，都屬于純內阻負載。其特性是電壓方向和電流方向保持同相位，用于這部份的功率稱為有功功率，這么功率誘因等于1，這個就屬于挺好的。點這免費下載施工技術資料
2、感性負載：是電感特點形成的，例如電動機、變壓器的電樞電壓，就是定子線圈的電感特點產生的電壓，其特征是電壓方向滯后于電流方向90°。電感電壓并不消耗功率，而是“占用”功率，因而稱為“無功功率”，他在整過過程中會生無效或則耗損功率，所以不能否完全轉化，數值上，功率質數是有功功率和視在功率的比值電流8000ma等于功率多少w，即cosΦ=P/S電流8000ma等于功率多少w，估算后取值0.75。
3、容性負載：他與感性負載相像，就不多解釋。
這么可以通過估算出：
220V純阻性負載1.52.54平方電纜線的功率分別是4180、5720和7420W。
在220V感性負載1.52.54平方電纜線的功率分別是3300、4455和5940W。
在380V純阻性負載1.52.54平方電纜線的功率分別是7600、10260和。
在380V感性負載1.52.54平方電纜線的功率分別是5700、7695和7920W。
在單相380V純阻性負載1.52.54平方電纜線的功率分別是13163、17700和.
在單相380V感性負載1.52.54平方電纜線的功率分別是9872、13327和。
可以看出，感性負載通常是純阻性負載的0.75倍，也就是有25%的功率耗損。
里面估算是在理想情況下，實際工作中，配線要考慮問題好多，例如導線的機械硬度，還有導線的最小截面積，還有鉗工的經驗公式和電纜線的使用壽命等等誘因，這么在選料時最好都是要比估算的截面積大一個或則兩個等級。

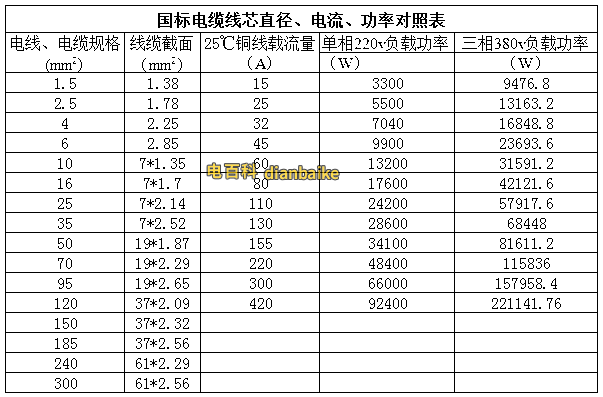

國際容許的常年電壓
4平方是25~32A
6平方是32~40A
這種都是理論安全數值，極限數值還要小于那些。
2.5平方的鋁線容許使用的最大功率是5500，4平方的8000W，6平方9000W，沒有問題。40A的數字水表正常9000W絕對沒有問題，機械的也不會毀壞。
銅芯電纜線線纜載流量標準線纜載流量口決：
計算口訣：
二點五下除以九，往上減一順號走。
三十五乘三點五，雙雙成組減點五。
條件有變加折算，低溫九折銅升級。
穿管根數二三四，八七六折滿載流。
