【同步學習】
驗電器、靜電計結構、功能、圖解
驗電器和靜電計是研究靜電場特性的兩種重要實驗儀器。 它們看似“相同”，但實際上略有不同。
1. 驗電器
驗電器是一種簡單的設備，用于測試物體是否帶電、帶電程度以及帶電類型。
(一)基本結構

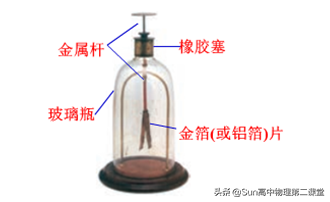

如下圖所示，玻璃瓶、膠塞、金屬棒、金箔（或鋁箔）片。
（二）工作原理

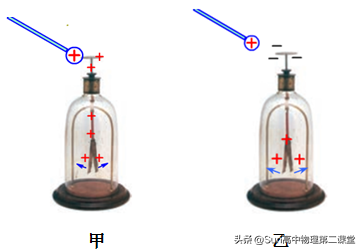

接觸法判斷：如下圖A所示，帶電物體與驗電器接觸后，兩片金箔（或鋁箔）共用部分同電荷，并因同電荷而以一定角度張開互相排斥。 帶電體的電荷越大，兩片金箔（或鋁箔）之間分配的電荷就越多，斥力就越大，張開的角度就越大。
感應法判斷：如上圖B所示，當帶電物體接近驗電器時，近端感應出不同種類的電荷，遠端感應出同種電荷——兩片金箔（或鋁箔）碎片，由于同種電荷相互排斥，因此以一定角度打開。 。 帶電體的電荷越大，兩片金箔（或鋁箔）感應的電荷越大電勢差，斥力越大，張開的角度也越大。
2.靜電計
靜電計除了具有“電測試”功能外，還可以用來測量兩個導體之間的電位差。
(一)基本結構

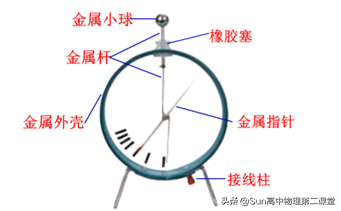

如下圖所示，與驗電器相比，最大的變化是金箔（或鋁箔）片換成了金屬指針，玻璃瓶換成了金屬外殼。
（二）工作原理
靜電計實際上是一種特殊的電容器：金屬球、金屬棒和金屬指針相當于電容器的一個電極，金屬外殼相當于電容器的另一個電極，它們之間的空氣是絕緣材料。 由于指針偏轉角度的變化對靜電計的電容影響很小，因此其電容可以近似認為是恒定的。

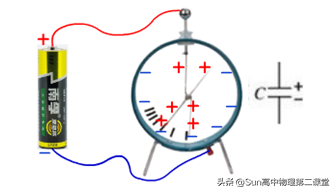

如上圖所示，當金屬球和金屬殼分別接電源正負極時，靜電計帶電，金屬指針在金屬上同電荷的斥力作用下打開桿和金屬殼內壁上不同電荷的吸引力。 某個角度。 根據電容C=Q/U可知，電源兩端電壓U越大，靜電計兩電極上的電荷Q越大，金屬的偏角越大指針。 因此，指針的偏角可以定性地反映電源的情況。 正極和負極之間的電壓。

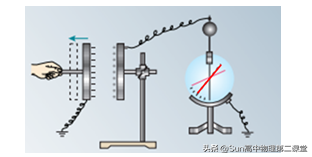

下圖是課本中使用靜電計“研究影響平行板電容器電容量的因素”的實驗裝置。
圖中左邊的板子和金屬外殼都是接地的，實際上是相連的。
當電容器兩極板的相對面積、間距或極板間介質改變時，電容器的電荷量Q幾乎保持不變。 根據電容C=Q/U可知電勢差，只要用靜電計測量兩極板之間電位差U的變化，就可以推斷出電容的變化，從而確定各種因素對電容的影響。電容器的電容。
