[想討論]
茶壺是我們最熟悉的家用電器。 仔細觀察茶壺的結構，看看它有什么特點。
與茶壺類似的結構特征還有很多，如鍋爐水位計、奶牛自動加水器等。
鍋爐水位計及示意圖
奶牛自動喂水器及示意圖
【舉手提問】
什么是連接器？ 連接器有什么特點？ 船閘如何工作？
【新課學習】
1.什么是連接器？
在物理學中連通器原理，上端開口、下端相連的容器稱為連接器。
實驗室教學連接器
想一想：U型管是連接件，壓力表也是連接件？ （請留言溝通）
2、連接器的特點
在課本實驗中發現，無論右邊的支管在哪里，兩根管子的水面都保持水平。
實驗表明，當連接器內充有同一種液體且液體不流動時，各容器內的液面始終保持水平。
液位必須相等的分析方法：
1、如圖所示，想象連接器底部有一個小液片AB，小液片AB左右移動到一定位置后停止。
2、要阻止AB移動，需要AB左右兩側的壓力相等，即F1=F2。
3、由壓力公式P=F/S：F=PS則：F1=P1S1 F2=P2S2。 由于F1=F2，所以P1S1=P2S2
4、根據液體壓力公式：
P=pgh 得：pgh1S=pgh2S
因?yàn)橥N液體密度相同，液面面積相等，h1=h2，即高度相等，那么液面一定是平坦的。
三、船閘工作原理
1.什么是船閘？
船閘是允許船舶在閘壩上下游和有水位差的航道之間通過的水工建筑物。
2、船閘結構組成
船閘由閘室、上下游閘門、上下游閥門組成。
三、船閘工作原理
船閘利用連接器的特性，使船舶可以通過船閘從上游航行到下游，或者通過船閘從下游航行到上游。

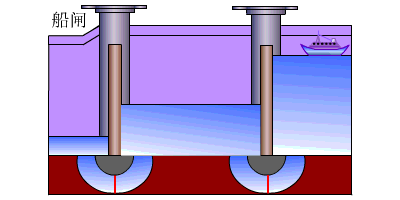

船舶通過船閘從上游到下游的工作過程演示
船舶通過船閘從上游向下游航行的過程示意圖：
1、關閉下游閥門B，打開上游閥門A連通器原理，鎖室與上游水道形成連接器。
2、船閘室內水面上升至與上游水面持平后，打開上游閘門，船舶駛?cè)氪l室。
3、關閉上游閥門A，打開下游閥門B。鎖室與下游水道形成連接器。
4、閘室內水面下降至下游水面水平后，打開下游閘門，船舶向下游航行。
三峽船閘全長1621米，是目前世界上最大的船閘。 船舶必須經過船閘內的5個閘室才能逐漸升高（或降低）船體。
每個門高近40m，寬20m。 如果平放在地上，有兩個籃球場那么大。 門厚達3m。 不愧為“天下第一門”。
【中考真題訓練】
1.（2019煙臺）
連接器廣泛應用于日常生活和生產中。 下圖所示的例子中，根據連接器原理不起作用的有（ ）
2.（2019山西）
小亮的叔叔承包了村里的魚塘，有人向他叔叔推薦了一個可以帶來豐厚利潤的投資項目。 如設計圖所示，水管和水池可以使水車保持轉動，帶動發電機持續發電。 你覺得這怎么樣？ 投資項目的設計方案（可選“可行”或“不可行”）及理由。
3.（2018臨沂12題，2分）
下列四張圖的說法正確的是（ ）
A. 圖A中的針尖是為了增加壓力。
B、圖B中的水壺利用了連接器原理
C. 圖C中的筆利用帕斯卡定律吸收墨水。
D. 圖D中的簡易噴霧器顯示，在流量高的地方，流體具有很強的壓力。
4、（2017山西第32題）小明給媽媽的透明茶壺加水后，放在桌子上，如圖。 媽媽看到后問：“為什么只加半鍋水呢？” 小明說：我又擔心了。 再加一點，水就會從細細的壺嘴里溢出來。”媽媽說：“你試試加點水看看。”于是加了幾次水后，小明明白了：茶壺的壺嘴和壺身是由壺嘴和壺身的水面有特殊性，加一點水也不用擔心溢出。
參考答案：
1.D
2、不可行。 水管中的水只能達到與池塘水面相同的高度（問題的答案是合理的）
3.B
4.連接器的高度始終相同（液面始終保持平坦）
