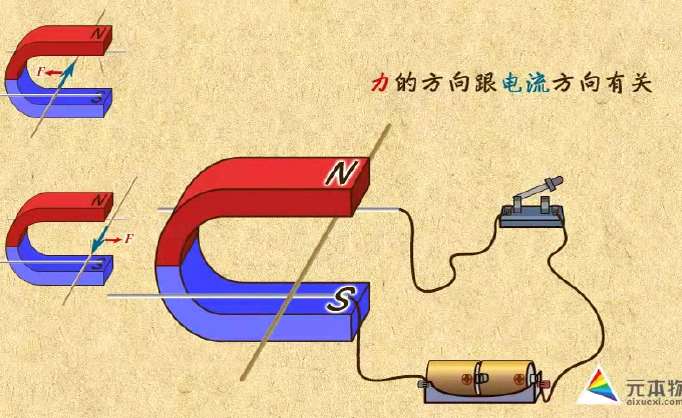

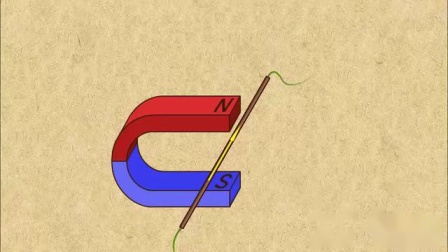

1.第20章 電動機、車床、水泵、電風扇、電力機車、洗衣機等通電后，內部電動機為什么能轉動？ 載流導線也會受到磁場的影響嗎？ SNI+_磁鐵的周?chē)嬖谥裁矗?通電直導體的周?chē)嬖谥裁矗?磁場 磁場 磁鐵通過磁場相互作用 思考一下 金屬導軌 直導體 +-①閉合開關，觀察鋁直導體的運動情況。 ②改變電流方向或改變磁場方向。 1.磁場對載流導線影響的演示實驗 磁場方向不變，電流方向改變電動機課件，導體在磁場中運動方向也改變。閉合開關，原本在磁場中靜止的導體移動了。 電流方向不變留學之路，磁場方向改變，導體在磁場中運動方向也改變。 NIF甲SI乙FNSIFＣNS實驗現象1.磁場對載流導線的影響
二、載流導線的影響 1、載流導線在磁場中會受到力的作用。 2、載流直導線在磁場中受力的方向與電流方向和磁場方向有關。實驗中的直導線移動一定距離后就會離開磁場電動機課件，難以繼續移動。那么線圈能繼續轉動嗎？ 1、磁場對載流導線的影響 載流線圈在磁場中可以旋轉一定的角度，但不能連續轉動。線圈為什么不能連續轉動呢？ 演示實驗：載流線圈在磁場中受到兩邊力的作用，但方向相反，按順時針?lè)较蛐D(zhuǎn)。當線圈平面垂直于磁場時，載流線圈受到平衡力的作用，達到平衡位置。此時由于慣性，線圈還會繼續轉動。 線圈靠慣性經過平衡位置后，磁場力的結果使線圈逆時針旋轉。通電
3.線圈最后靜止在平衡位置。如果線圈經過平衡位置后停止給線圈通電，線圈會因?yàn)閼T性繼續轉動。如果轉過半圈后繼續通電，線圈不是會繼續轉動嗎？ 學做小電機 思考與實踐 1.電機由兩部分組成：旋轉的線圈，也叫轉子。 固定的磁鐵，也叫定子。如果在線圈轉動的后半圈，不是停止給線圈通電，而是設法在后半圈改變電流的方向，使線圈也在后半圈獲得通電，線圈不是可以更平穩地轉動嗎？ 2.電機的基本結構 思考 2.換向器可以每轉半圈改變一次線圈中的電流。 兩塊銅半環電刷換向器 3.電機的工作原理 4.實際電機課堂總結
