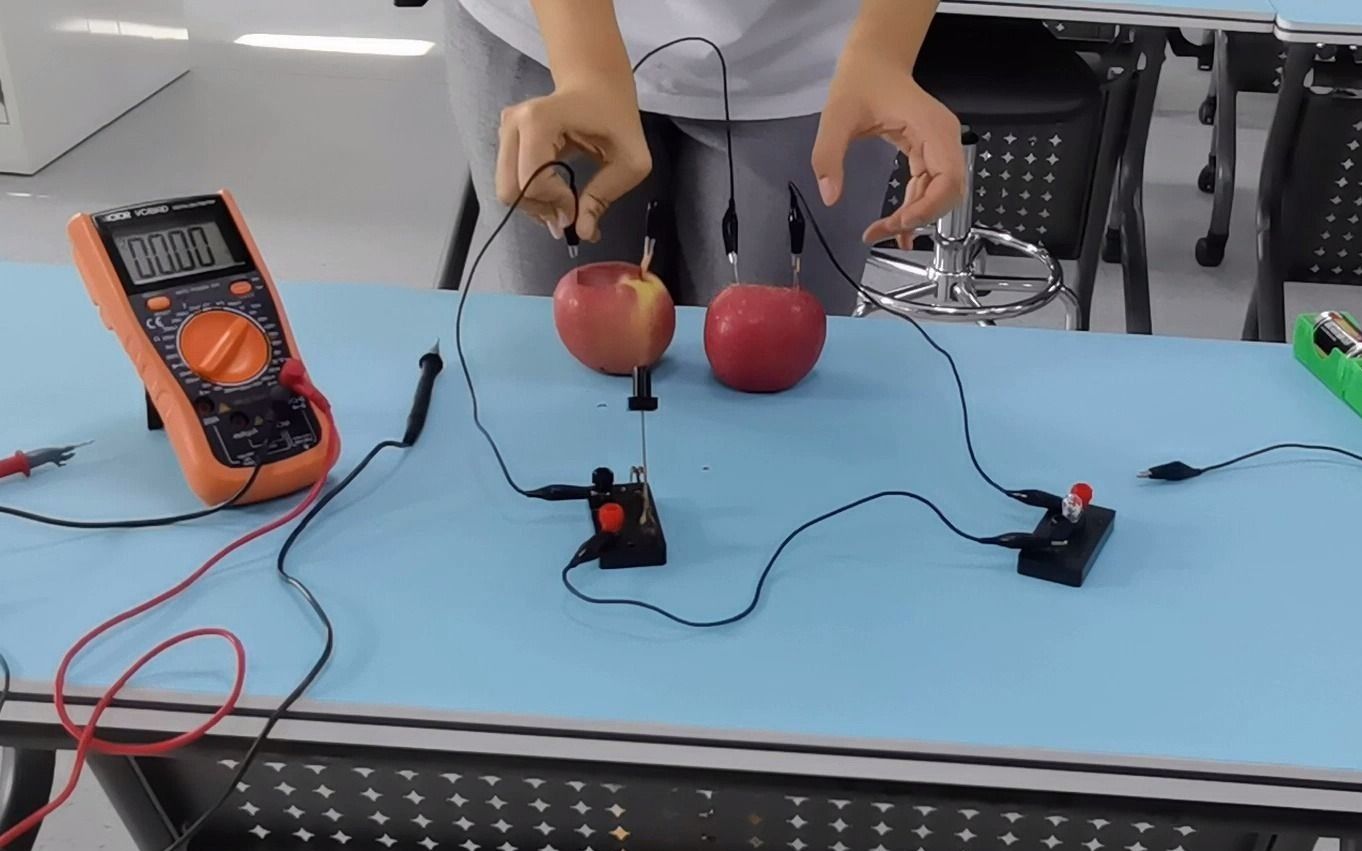

在人民教育出版社的高中物理必修三冊第十二章中網校頭條，有一節叫做《實驗：電池電動勢與內阻的測量》。其中提到了一個參考案例：測量水果電池的電動勢與內阻。

高中物理內阻

考慮到水果電池的電動勢通常較小（小于1V），而內阻較大（通常大于1千歐），因此，上圖所示的方法中，電阻箱的阻值一般需要達到幾千歐高中物理內阻，與電壓表的內阻相當，那么電壓表分流效應帶來的誤差就會比較大。

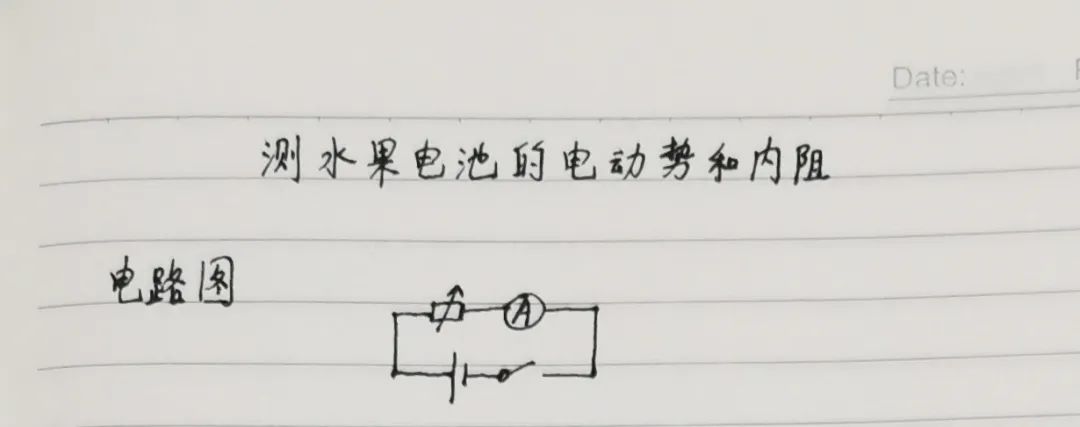

因此我采取了另外一種方法：用電阻箱和靈敏的電流表測量水果電池的電動勢和內阻。

高中物理內阻

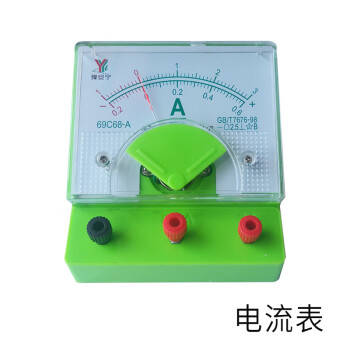

需要說明的是，本實驗中所用的靈敏電流表為微安表，其量程為300微安。

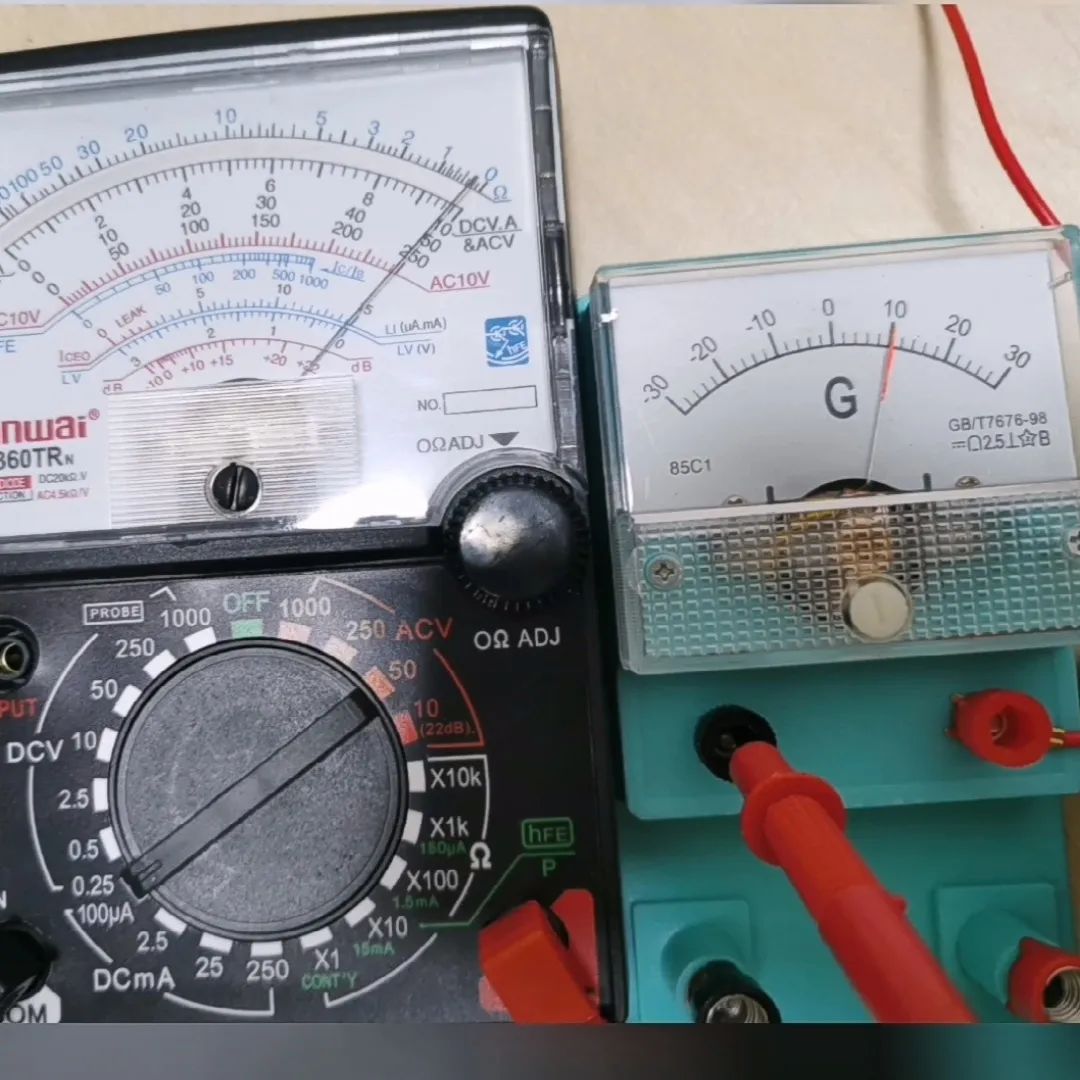

這是通過將萬用表的電流量程與靈敏的電流表串聯并將它們連接到電路中來確定的（如下圖所示）。

高中物理內阻

萬用表置于100微安檔，滿偏時，靈敏的電流表的讀數為10高中物理內阻，因此10對應100微安，30對應300微安。

以下是本次實驗的詳細步驟。

高中物理內阻

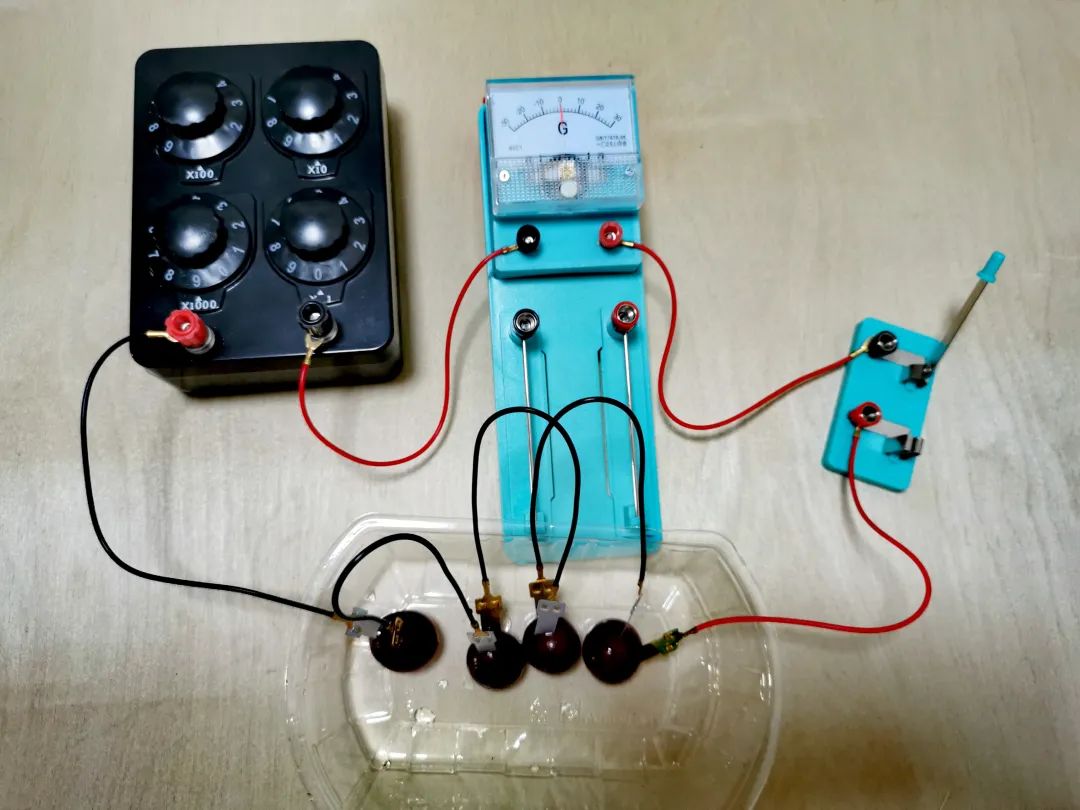

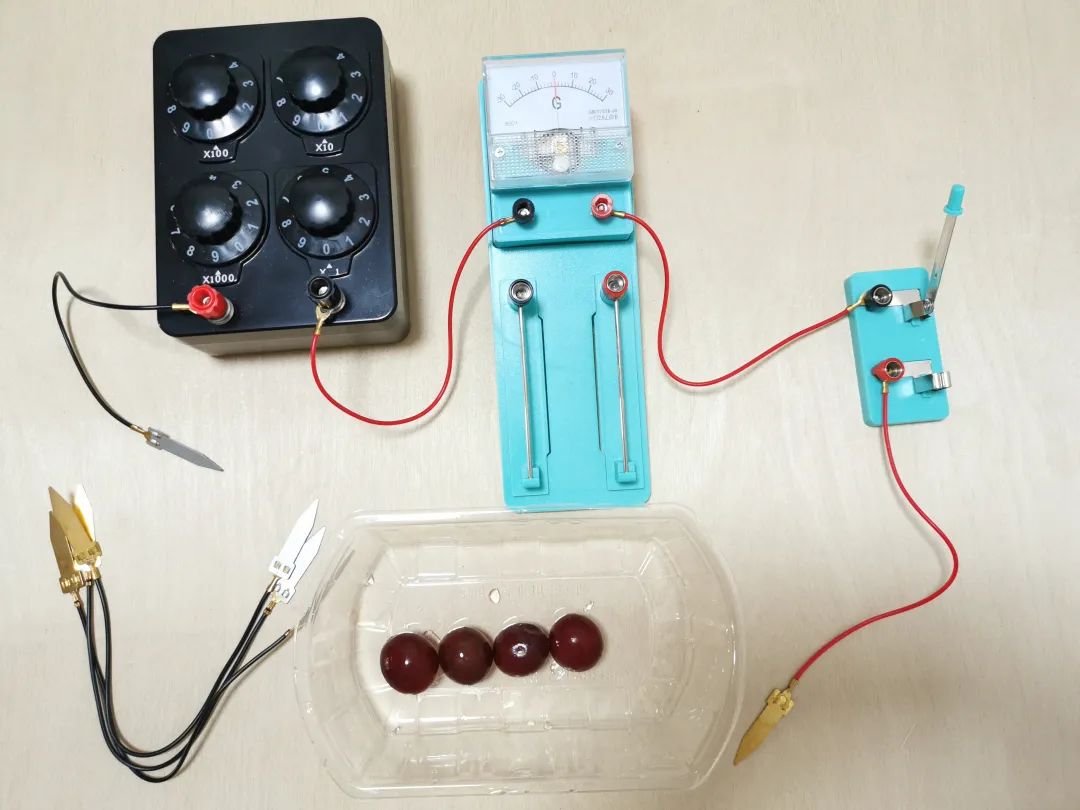

1. 準備

將電磁實驗箱內的銅片、鋅片與導線連接起來。

將銅片、鋅片依次插入葡萄內部。

連接電路。

高中物理內阻

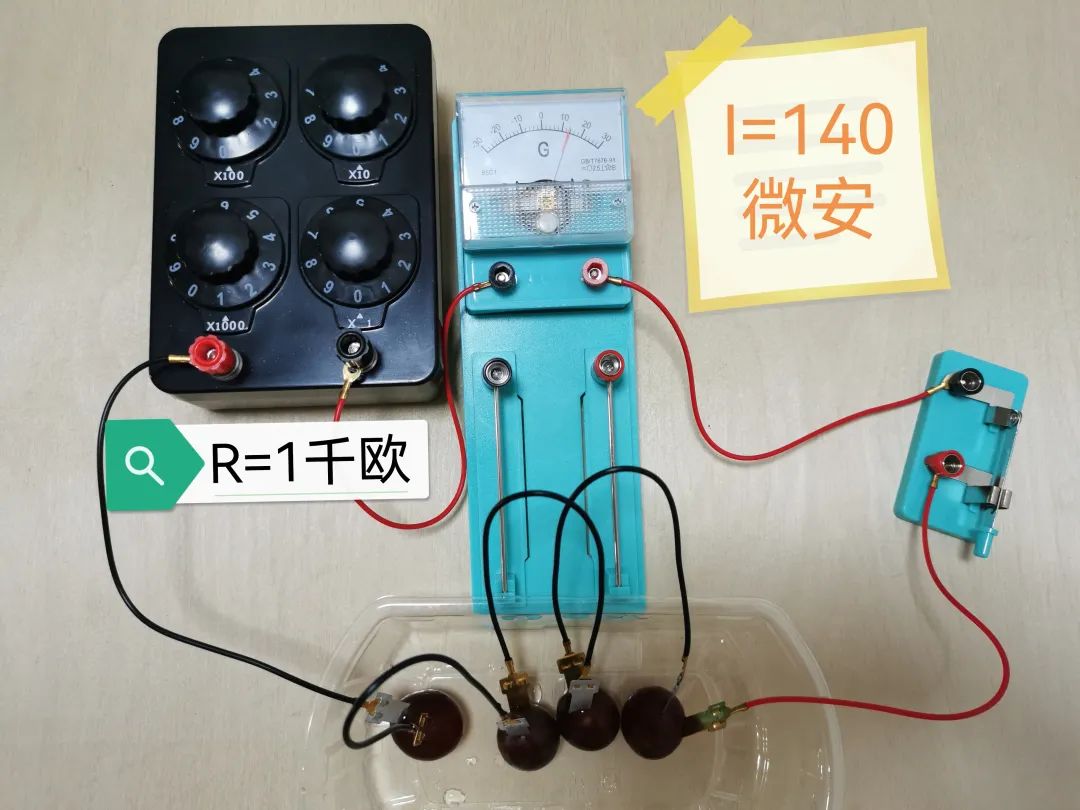

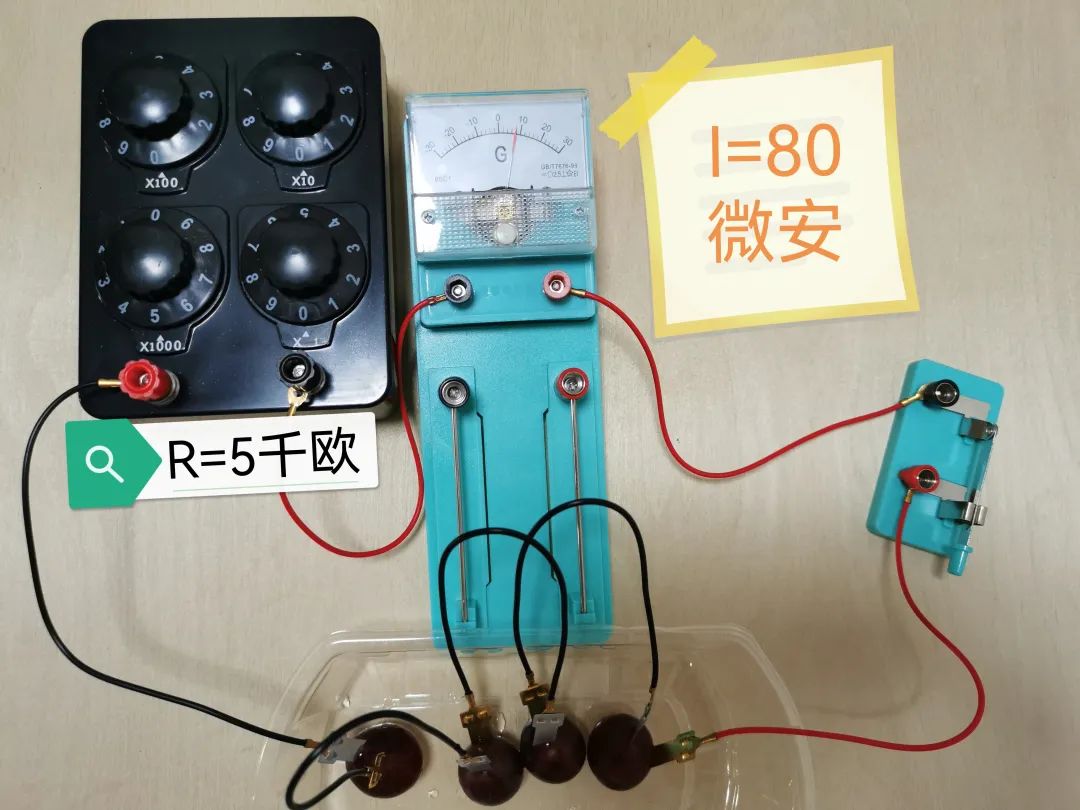

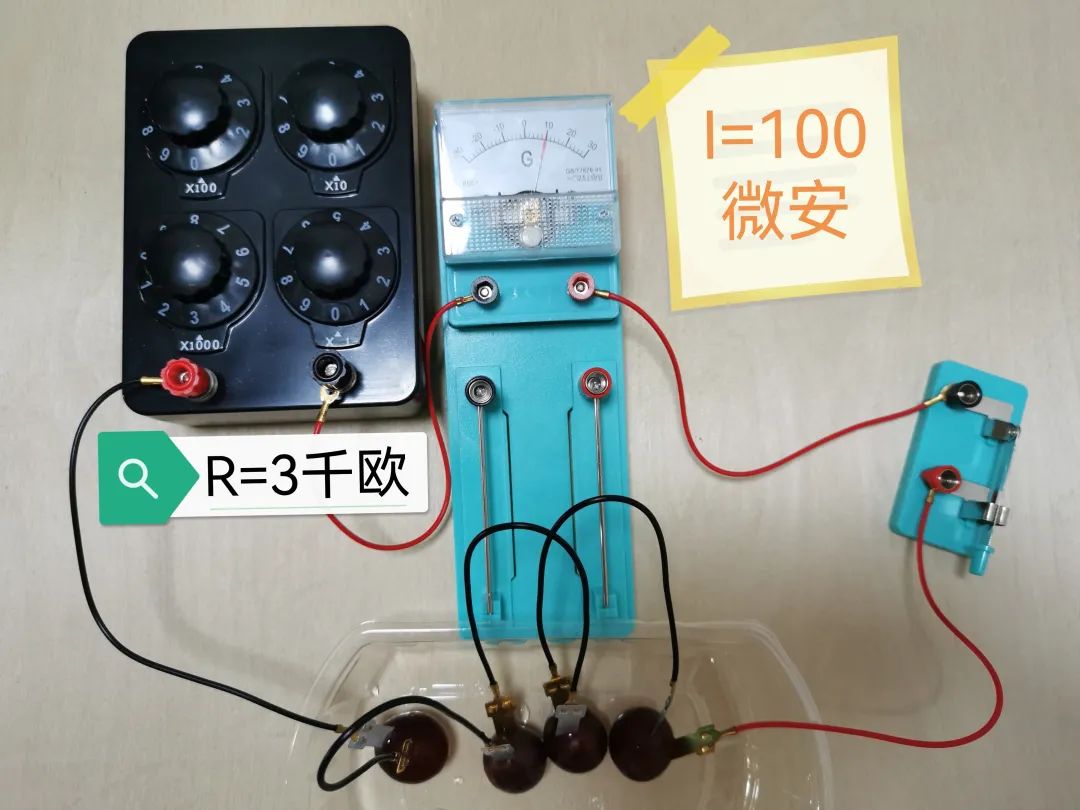

2、調整電阻箱阻值，記錄不同阻值時的電流值，并輸入到數據表中。

高中物理內阻

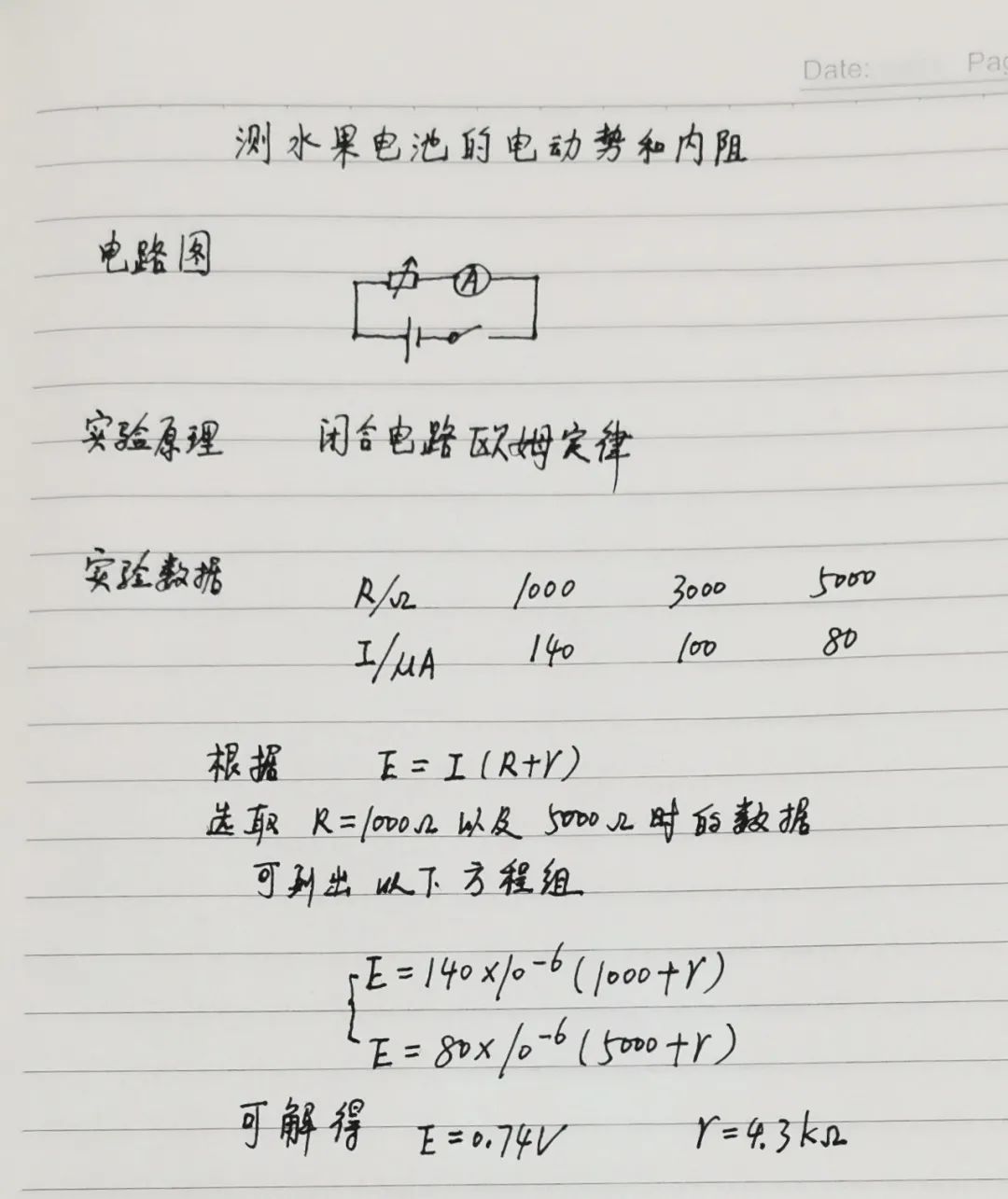

3. 選取兩組數據，列出基于閉合電路歐姆定律的方程，解方程，求出電動勢和內阻。

高中物理內阻

【寫在最后】

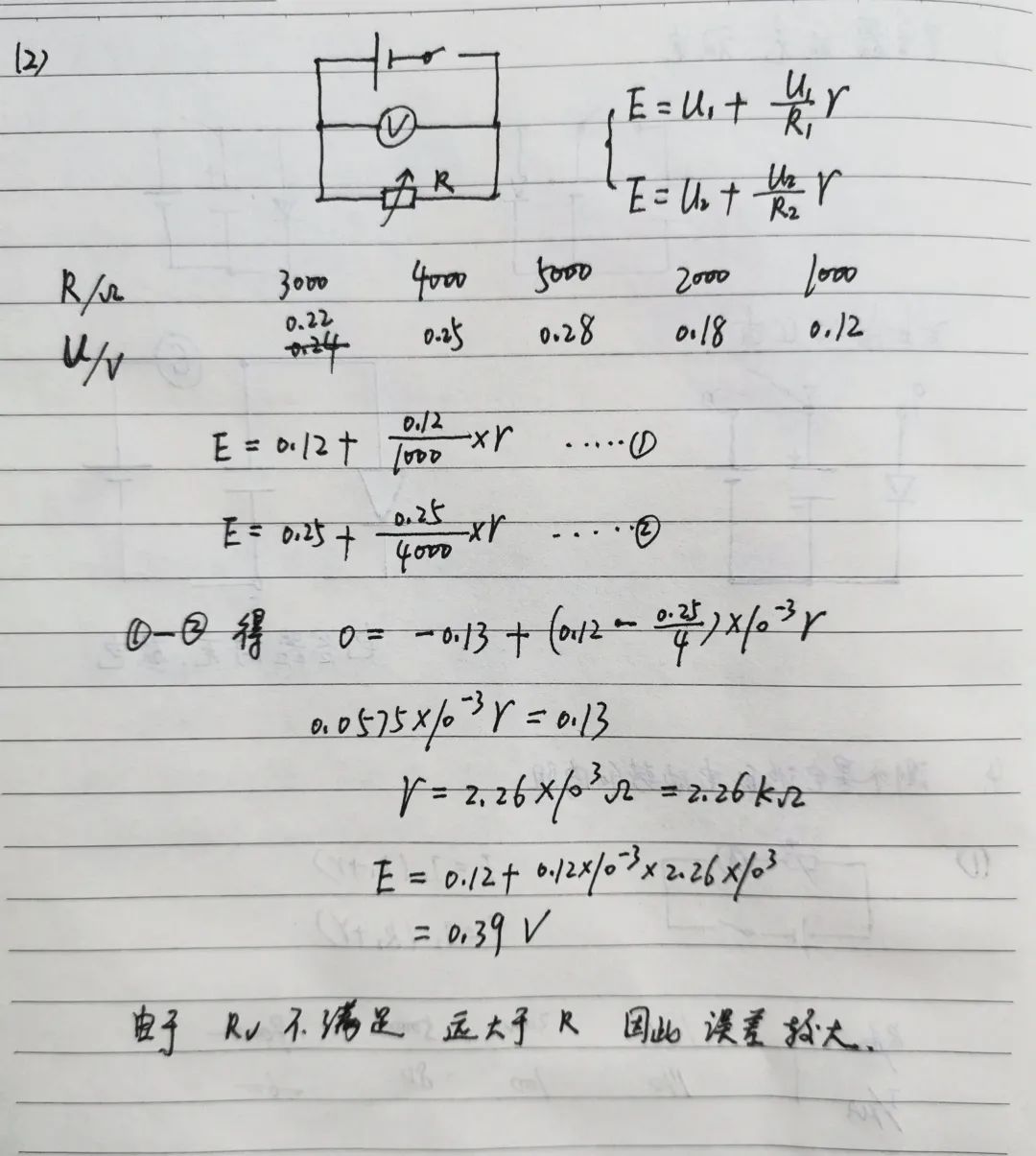

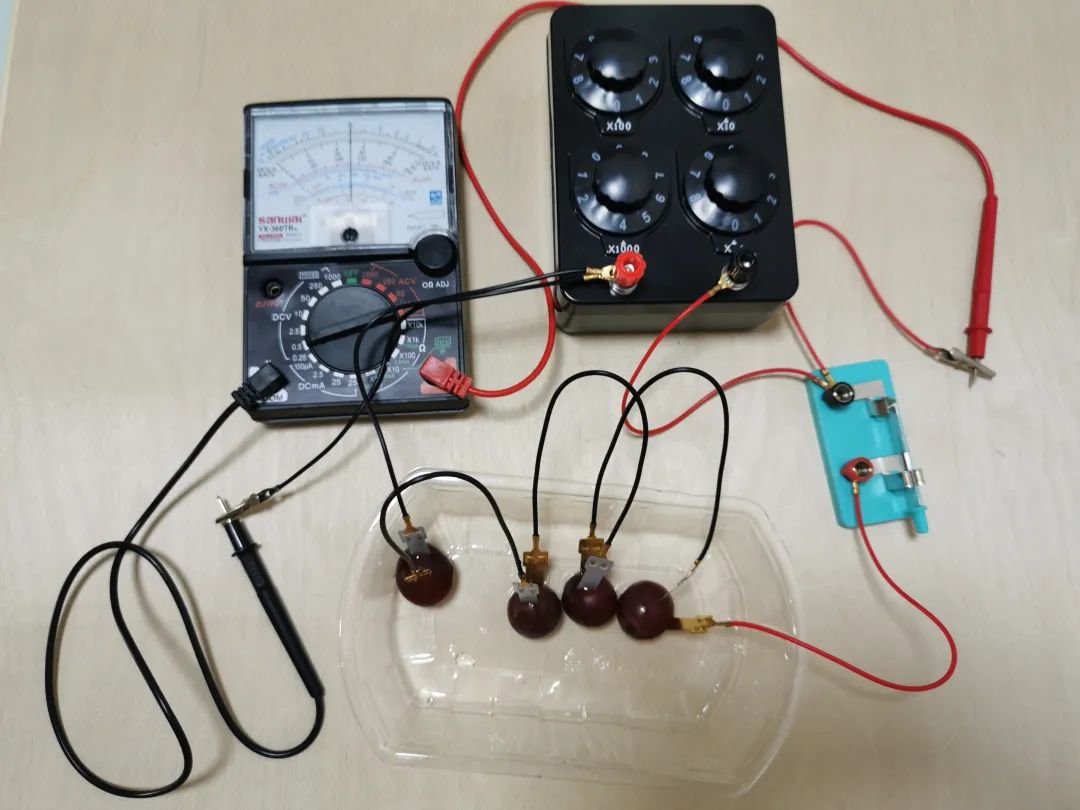

1、我除了用上面的方法測量水果電池的電動勢和內阻外，還用萬用表0.5V檔位，配合電阻箱測量了水果電池的電動勢和內阻。

高中物理內阻

兩種方法測量的結果有很大差異。

2、實驗發現，水果電池的電動勢和內阻都不是很穩定，并不是每取某一電阻值，電流就一定有對應的值。

另外，用第一種方法測量時，電阻箱阻值超過7千歐姆后，電流幾乎不變。

這些都是需要關注和研究的問題。
