1.關于高中物理選修課變壓器。第一張幻燈片，共32頁，創建于2022年6月。但是我們國家的民用統一供電是220V，那么這些額定電壓不是220V的電器設備如何正常工作呢？變壓器是改變交流電壓的設備。第二張幻燈片，共32頁，創建于2022年6月。幾種常見的變壓器。第三張幻燈片，共32頁，創建于2022年6月。 一、變壓器結構 1.示意圖 U1U2 n1n2 一次線圈 次級線圈 鐵芯 2.結構： （1）閉口鐵芯（用疊壓絕緣硅鋼片制成） （2）一次線圈（初級線圈）：接電源，用絕緣導線繞制，匝數用n1表示 （3）次級線圈（次級線圈）：接負載，用絕緣導線繞制，匝數用n2表示。閉口鐵芯采用涂有絕緣漆的硅鋼片制成。
2、薄片疊在一起。 （4）輸入電壓：U1；輸出電壓：U2。 注意：線圈必須繞在鐵芯上，鐵芯必須閉合。 第四張，PPT共三十二頁，創建于2022年6月。 3、電路圖中的符號n1n2 問題：變壓器次級線圈和初級線圈的電路是連通的嗎？ 變壓器初次級線圈不連通，那么交流電壓U1通到初級線圈后，次級線圈電壓U2是怎么產生的？ 鐵芯與線圈相互絕緣 U1U2 n1n2 第五張，PPT共三十二頁，創建于2022年6月 初級線圈通上交流電，在鐵芯中產生變化的磁通，次級線圈產生感應電動勢，如果次級線圈中有電流，在鐵芯中就會產生變化的磁通。初級線圈產生感應電動勢。2.變壓器的工作原理是互感?；ジ鞋F(xiàn)象是變壓器工作的基礎。如果在初級線圈上加一個直流電壓，則次級線圈的電壓U
3.U2=? 第六張幻燈片，共32頁P(yáng)PT，創建于2022年6月。如果在能量轉換過程中，能量損失很小，初、次級線圈的電阻，以及各種電磁能量損失都可以忽略不計，我們稱這樣的變壓器為理想變壓器。這是物理學中另一種理想化的模型。理想變壓器其實變壓器的效率是比較高的高中物理接地，特別是電力設備中那些巨大的變壓器，在滿負荷工作的時候，效率可以達到97%99%，所以在理論研究中把它當成100%(理想變壓器)是沒有問題的。第七張幻燈片，共32頁P(yáng)PT，創建于2022年6月。實驗結論：初、次級線圈兩端電壓的比值等于兩線圈匝數的比值。第八張幻燈片實驗研究初級和次級線圈兩端電壓的關系，共32頁P(yáng)PT，于2022年6月創建。3.理想變壓器
4.變壓器的變換規律 初、次級線圈中產生的感應電動勢分別為： 初級線圈電路為： E1=U1 +I1r1 U1 則U1=E1 次級線圈電路為： E2=U2 +I2r2 U2 則U2=E2 如果不考慮初、次級線圈內阻，則U1=E1；U2=E2 則： 第九張，共32頁P(yáng)PT，創建于2022年6月 理想變壓器初、次級線圈端電壓之比等于兩線圈匝數之比 n2 n1 U2U1——升壓變壓器 n2 n1 U2 U1——降壓變壓器 第十張，共32頁P(yáng)PT，創建于2022年6月 4.理想變壓器的電流變換規律 問：初、次級線圈的電流可能滿足什么規律？ 1、理想變壓器的輸出功率應該等于輸入功率，即：U1I1=U2I2P out = P in 第11張表，PP
5.T共32頁，創建于2022年6月。 2.理想變壓器原、副邊線圈的電流和它們的匝數成反比。變壓器工作時，高壓線圈匝數較多，電流較小，可用較細的導線繞制；低壓線圈匝數較少，電流較大，應用較粗的導線繞制。這也是確定高壓線圈、低壓線圈的一種方法。此公式只適用于有一個副邊線圈的變壓器。 第十二頁，PPT共32頁，創建于2022年6月。 輸入輸出電壓、電流、功率的因果關系 1.輸入功率P1由輸出功率P2決定；P1P2 2.U1由電源決定； 3.U2由U1和匝數比決定； 4.I2由U2和負載決定； .I1由I2和匝數比決定；第13頁，PPT共32頁，創建于2022年6月

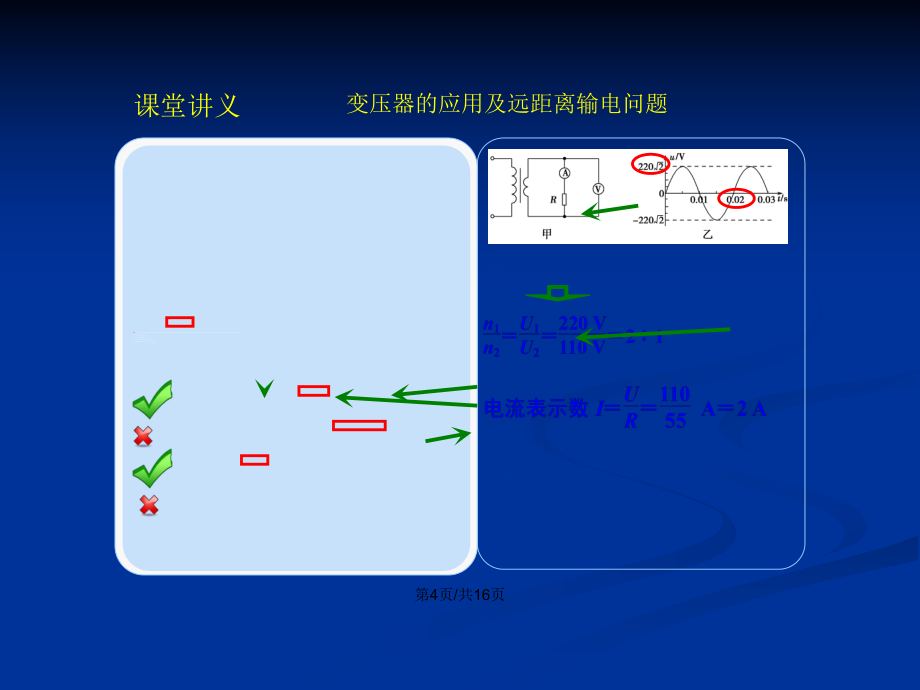

6、【例1】某理想變壓器原、副邊線圈的匝數比為n1：n24：1。當導體條在均勻磁場中勻速向左運動切割磁通線時，圖中電流表A1的讀數為12mA，則電流表A2的讀數為（ ）A3mA B0 C48mA D 與負載R的大小有關 分析：變壓器只能工作在交流電路中，不能工作在恒流恒壓電路中。當導體條勻速向左運動切割磁通線時，線圈n1中通過的是恒定電流，不能引起通過線圈n2的磁通量的變化，次級線圈n2上不出現感應電動勢，所以A2中沒有電流通過。第14張，共三十二頁P(yáng)PT，創建于2022年6月【例2】一個理想的變壓器，它的初級線圈有2200匝，次級線圈有440匝，接一個100的負載電阻，如圖所示。（1）當初級線圈接44V直流電源時，
7、接電源時，電壓表示為_(kāi)V，電流表示為_(kāi)A。 （2）當初級線圈接220V交流電源時，電壓表示為_(kāi)V，電流表示為_(kāi)A，此時輸入功率為_(kāi)W。 00440.4419.36 第15張，共三十二頁P(yáng)PT留學之路，創建于2022年6月 U1U2=====n2 P2=n1 U2=3A 解： So: 3 A 練習1、一臺理想變壓器，初級線圈匝數n1=1100，接在電壓為220V的交流電源上，當它給11只并聯的“36V、60w”燈泡供電時，燈泡正常點亮?？梢钥闯龃渭?jí)線圈匝數n2=_，通過初級線圈的電流I1=_。第16張，共三十頁P(yáng)PT
8.第2頁，創建于2022年6月。 U增加，I增加，PR1增加C. U減少，I減少，PR1減少D. U不變，I減少，PR1不變B. U不變，I減少，PR1增加練習3.如圖：理想變壓器初級線圈接高壓，變壓后接電器，忽略線阻。原來S閉合，R1=R2?，F(xiàn)在S斷開，則交流電壓表的讀數U、交流電流表的讀數I、用電器上R1的功率PR1分別為（ ）D。思考：變壓器的輸入輸出電壓、電流、功率之間有什么因果關系？第17頁，共三十二頁P(yáng)PT，創建于2022年6月五、幾種常用的變壓器1.自耦變壓器升壓變壓器
9、降壓變壓器 問題：有沒有只用一組線圈就能實現電壓變換的變壓器？ 自耦變壓器的初、次級線圈共用一個線圈。 第18張幻燈片，共32頁P(yáng)PT，創建于2022年6月。 2、變壓器A 電流變壓器 電壓變壓器V 使用時，將初級線圈并聯在電路中，初級線圈匝數多于次級線圈匝數。 使用時，將初級線圈串聯在電路中，初級線圈匝數少于次級線圈匝數。 第19張幻燈片，共32頁P(yáng)PT，創建于2022年6月。 例4、為保證用電安全，家庭居室室內電路前端一般都安裝漏電保護開關。如圖為保護開關電路原理示意圖。 問題： （1）電路正常工作時，線圈b中無電流。這是什么原因？ （2）如果站在地上的人不小心碰到了帶電的電線，為什么線圈b會產生感應電流？ 第20張幻燈片，共32頁P(yáng)PT，創建于2022年6月
10、分析：發電廠中性線接地。漏電保護開關內有一個結構類似變壓器的電流互感器，它的鐵心a側有兩個形狀、繞向、匝數完全相同的線圈（圖中用實線和虛線表示），分別將用電器與火線、零線串聯連接，MNO、GRK與發電廠之間流過220V交流電；鐵心b側還有一個線圈，與電磁繼電器J的線圈并聯（圖中未示出）。室內電路正常工作時，b線圈中無電流，J保持導通狀態。當發生漏電時，b線圈將產生感應電流，推動電磁繼電器J切斷用電器電路，從而防止發生事故。第21頁，該P(yáng)PT共32頁，創建于2022年6月。 答案（1） 電流互感器a側的兩個線圈完全相同，流過兩個線圈的電流大小相等，方向相反高中物理接地，它們產生的磁場相互抵消。
11、側線圈磁通量始終為零不變，線圈中不產生感應電流。（2）火線電流有一部分流過人體，經大地流回發電廠。a側兩個線圈電流不同，產生“剩余電流”，在鐵芯中產生變化的“剩余磁通”。b側線圈中磁通量發生變化，線圈中產生感應電流。第22張，共32頁P(yáng)PT，創建于2022年6月。6、解決具有多個次級線圈的理想變壓器問題。一個初級線圈和多個次級線圈的理想變壓器，初級線圈匝數為n1，兩個次級線圈匝數分別為n2、n3，對應電壓分別為U1、U2、U3，對應電流分別為I1、I2、I3。根據變壓器的工作原理可得： 第23張，共32頁P(yáng)PT，創建于2022年6月。 第24張，共32頁P(yáng)PT，創建于2022年6月。 【例5】 具有多個次級線圈的理想變壓器。
12、變壓器初級線圈匝數為，兩個次級線圈分別為n260匝和n3600匝。設通過兩個次級線圈的電流分別為I21A和I34A，求初級線圈中的電流。分析：對于理想變壓器，輸入功率等于輸出功率，則（）n1（）11002.24A 第25頁，PPT共32頁，創建于2022年6月 例6，如圖所示：理想變壓器交流輸入電壓U1=220V，次級線圈有兩組，其中n2=36匝。標有“6V、9W”和“12V、12W”的燈泡分別接在兩個次級線圈上，均正常發光。計算：（1）初級線圈匝數為n1，另一個次級線圈匝數為n3。 （2）初級線圈電流I1。解：（1）根據
13、由于兩盞燈都能正常點亮，故有：U2=6V，U3=12V。根據初、次級線圈電壓與匝數關系，可得：U1/U2=n1/n2，n1=U1n2/U2=1320匝。U3/U2=n3/n2，n3=U3n2/U2=72匝。（2）根據能量守恒定律，Pin=Pout。即I1U1=P2+P3，則I1=（P2+P3）/U1=0.095A Sheet 26,PPT has 32 pages, in June 2022 4 如圖所示，理想變壓器初級線圈接220V交流電壓，次級線圈有A、B兩組，A組接4只電阻，B組接一只規格為“”的燈泡。已知A組線圈匝數為30，兩端電壓為6V，燈泡正常點亮。求初級線圈匝數及電流。第27張幻燈片，共32頁P(yáng)PT，20年制作完成
14. 6月22日 【例7】某學生在繞制變壓器時，錯誤地按圖示在變壓器的左右臂上繞制了兩個線圈，當通過交流電時，每個線圈產生的磁通只有一半通過另一個線圈，另一半則通過中間臂。已知線圈的匝數比為n1:n22:1，當不接負載時，則——（）A 當線圈1的輸入電壓為220V時，線圈2的輸出電壓為110VB 當線圈1的輸入電壓為220V時，線圈2的輸出電壓為55VC 當線圈2的輸入電壓為110V時，線圈1的輸出電壓為220VD 當線圈2的輸入電壓為110V時，線圈1的輸出電壓為110V 第28張，該P(yáng)PT共有32頁，創建于2022年6月 分析：當線圈1接交流電壓220V時，設通過線圈1的磁通量為，根據題意，通過線圈2的磁通量為2
15.設線圈1、2的匝數分別為2n、n，則： 比較兩式可得U255V。 當線圈2通以110V的交流電壓時，假設通過線圈2的磁通量為，根據題意，通過線圈1的磁通量為2.110nt。 比較兩式可得 選擇BD。 第29頁，該P(yáng)PT共32頁，創建于2022年6月。 練習5.如圖所示是一個理想變壓器，交流電接在n1的兩端，n1為4400匝，n2為1100匝，若要用U3U2，求n3。 分析：n1匝線圈產生的電動勢就是n2匝線圈產生的電動勢。 n3匝線圈產生的電動勢為1223。所以/n1/n155V和/n3（U2U3）240匝。第30張幻燈片，共32頁P(yáng)PT，創建于2022年6月。摘要：1.變壓器的結構和工作原理2.理想變壓器的理想化模型和功率傳輸規律3.理想變壓器的電壓和電流變換規律。第31張幻燈片，共32頁P(yáng)PT，創建于2022年6月。2022/9/9感謝收看第32張幻燈片，共32頁P(yáng)PT，創建于2022年6月
