中考物理電學題:奇特的電流表電壓表改裝題,滑動變阻器是關鍵

更新時間:2024-08-16 文章作者:佚名 信息來源:網絡整理 閱讀次數:30次

在中考的物理、電學題中,有一類物理題非常貼近生活,應用范圍非常廣泛初中物理透視,這類題型非常奇特。Sue物理好資源網(原物理ok網)

之所以叫奇特,是因為這類電物理題和一般的電路題不一樣,這類電題通過改變電流表或電壓表的刻度,可以變成生活中的各種儀器,比如各種壓力表、高度表、油量表等等。而這類物理題最離不開的就是最常見的電氣元件——“滑動電阻”!Sue物理好資源網(原物理ok網)

今天我們將解答兩個此類典型的電氣應用問題:Sue物理好資源網(原物理ok網)

初中物理透視Sue物理好資源網(原物理ok網)

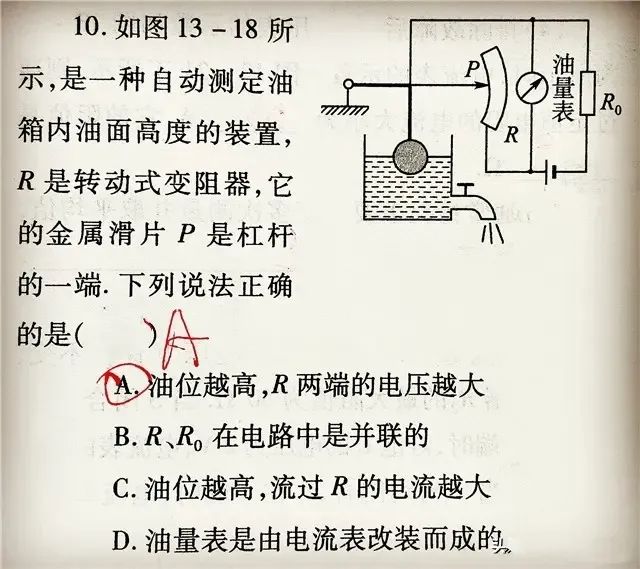

如上圖所示,這是一個自動測量郵箱油位的裝置。R是旋轉變阻器,其實相當于滑動變阻器。如圖所示,它的金屬滑片P是杠桿的一端。Sue物理好資源網(原物理ok網)

從圖中可以看出,旋轉變阻器是和電阻R0串聯的,油位表是和變阻器并聯的。可以看出,油位表是由電壓表改裝而來的,因為如果是由電流表改裝而來初中物理透視,電流表會把電阻R短路!當油位上升時,浮子被推上去,帶動滑塊P上移,使滑動變阻器的阻值變大,這樣油位表也就是電壓表的讀數就變大了,這是符合常識的。在這個過程中,流過電路的電流就變小了!Sue物理好資源網(原物理ok網)

從上面的分析可以看出,這類題型并不難,難的是要把常見的電路原理圖和這類圖進行對比,進而搞清楚這類物理題的本質。Sue物理好資源網(原物理ok網)

我們來看一道中考中類似的物理題目:Sue物理好資源網(原物理ok網)

初中物理透視Sue物理好資源網(原物理ok網)

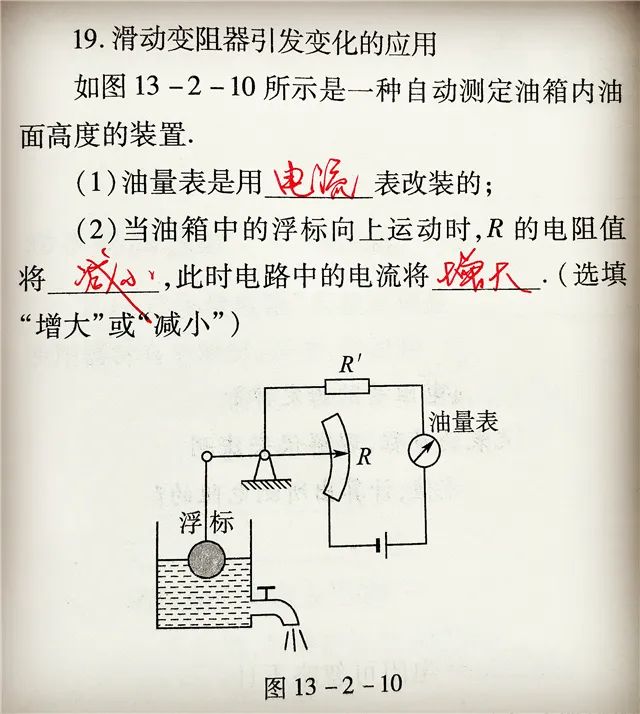

這道題跟上面中考物理題幾乎是同一類型,不過這道題的油表不再是由電壓表改造而來,由于這道題的油表是串聯在電路中的,所以是由電流表改造而來。另外,這道題的杠桿支點在中間。如上圖所示,當浮子向上移動時,滑塊向下移動,導致電阻R減小貝語網校,但電流增大。Sue物理好資源網(原物理ok網)

我們來看第三道中考物理題:Sue物理好資源網(原物理ok網)

初中物理透視Sue物理好資源網(原物理ok網)

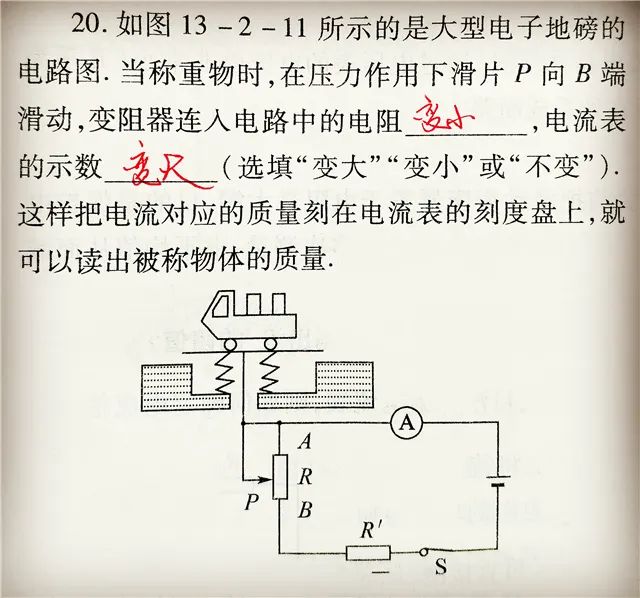

這道題其實就是一個壓力傳感器與實驗相結合的實驗,當壓力增大時,變阻器的滑塊向下移動,導致電流增大,整個過程非常符合物理學的原理。Sue物理好資源網(原物理ok網)

通過以上三道中考物理題,我們可以得到一些針對該類練習的啟發:Sue物理好資源網(原物理ok網)

這類題目,一定要分清楚哪個是電壓表,哪個是電流表!一切所謂的儀器,都不過是電壓表和電流表的組合而已。Sue物理好資源網(原物理ok網)

由于該類題型比較貼近實際生活,因此也成為了中考物理考試中容易犯錯的一類多發題型!Sue物理好資源網(原物理ok網)

初中物理透視Sue物理好資源網(原物理ok網)

更詳細、全面、系統的初中物理電學知識、方法技巧總結,以及常見錯誤總結,可以在《》中找到。有需要的朋友請點擊鏈接。Sue物理好資源網(原物理ok網)

類似的中考物理錯題分析和總結都在下面的《優等生中考物理八套錯題》中,幾乎涵蓋了初中物理的所有做題方法、技巧、各種常見錯題、易錯點、難點,非常實用,能在短時間內快速提升你的物理成績!Sue物理好資源網(原物理ok網)

這八套中考物理錯題一共有200多頁,部分圖片如下,需要全部高清圖片的朋友請點擊“中考物理錯題八套”鏈接,或者點擊下方黑圖訂購這八套中考物理錯題:Sue物理好資源網(原物理ok網)

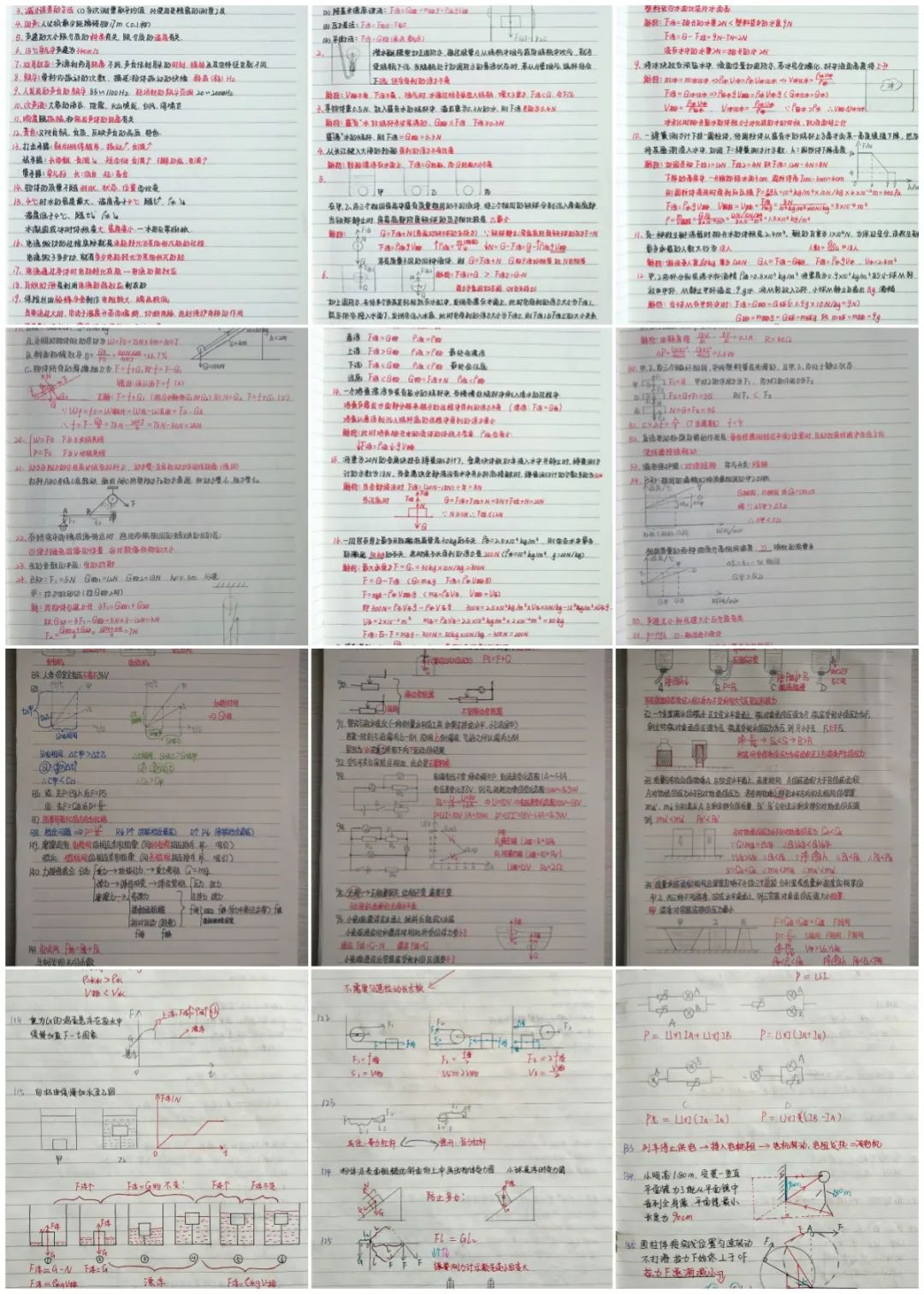

八組錯題部分圖片如下:Sue物理好資源網(原物理ok網)

初中物理透視Sue物理好資源網(原物理ok網)

已經購買錯題集的朋友請長按下方二維碼,即可獲取整套錯題集的高清圖片。Sue物理好資源網(原物理ok網)

初中物理透視Sue物理好資源網(原物理ok網)

初中同學們,培養歸納類題、舉一反三的能力,加油,為了更好的未來!Sue物理好資源網(原物理ok網)
