這是關于第3節阻力檢測的2020-2021學年備課ppt，共42頁。 PPT講義主要包括教學目標、教學要點、教學難點、實驗原理、實驗電路圖、06A、15V、實驗步驟、思考做、測量燈泡內阻常見故障等，歡迎下載使用。
1、知識技能（1）應用歐姆定理學習檢測內阻的方法； (2)同時使用電流表和電壓表，了解燈絲內阻的特性。
2.過程與方法 通過測試小燈泡的電阻電阻的測量 評課，了解歐姆定律的應用。
3、培養對情緒心態和價值實驗電路的設計、連接和檢測過程的興趣，珍惜實驗設備。
通過伏安法檢測電阻。
滑動變阻器的調整和故障的解剖。
小明爸爸的收音機壞了，測試發現一個內阻被燒毀
內阻燒毀，如何檢測其內阻大小？
電壓可以用電壓表檢查電阻的測量 評課，電流可以用電流表檢查。 那么，檢測內阻有哪些方法呢？ 根據歐姆定理，可以通過檢測電壓和電流來間接檢測電阻值。
使用電壓表檢測電壓，使用電流表檢測電流，并根據歐姆定律估算電阻。 這些技術稱為“伏安法”。
1、連接電路前，電壓表和電壓表的指針應位于零刻度上。
熱實驗應注意
2、連接電路時，應將開關斷開； 滑動變阻器的滑塊應放置在電阻最大的地方。
3、連接好電路，檢測無誤后用開關進行測試，確認電路完好后合上開關。
4.電壓表、電壓表應選擇合適的阻值。
1、原理：改變接入電路中電阻絲的粗細來改變電阻值。
滑動變阻器的原理及應用
2、功能：改變電路中的電壓和電流。
3.使用：“一上一下”和“串聯”。
（1）連接C和D，相當于一根導線
(2)連接A、B，相當于定值內阻
（3）連接“一上一下”可變內阻（AC、AD、BC或BD四種連接方法）
實驗設備：電壓表、電壓表、滑動變阻器、開關、電源、待測內阻
在伏安法測量內阻的實驗中，采用滑動變阻器改變待測內阻兩端的電流。
實驗伏安法測量內阻
1、注意變阻器對電路中電流、電壓的影響
滑動變阻器通常用于改變電壓和電流值。 在調節滑動變阻器之前，首先要考慮清楚。 當滑動件朝該方向連接時，電路中的電壓將會增加。 在閉合開關之前，應先調節變阻器的滑塊，使電路中的電壓一開始就最小。
滑動變阻器通過改變電阻線的寬度來改變與電路連接的電阻值，進而改變電路中的電壓和電流值。 當材料和截面積一定時，內阻線越長，內阻越大，電路中的電壓越小。
(1)如圖所示，當滑動變阻器的滑動片接入中國時，電路中的電壓會升高。 閉合開關前，應將變阻器的滑動片調到底，使電路中的電壓在開始時最小。
1、注意變阻器對電路中電流、電壓的影響
(2)如圖所示，當滑動變阻器的滑動片聯通時，電路中的電壓變小。 在閉合開關之前，應調節變阻器的滑塊，使電路中的電壓在開始時最小。
(3)如圖所示，當滑動變阻器的滑動片接入中國時，電路中的電流會增大。 閉合開關前，應將變阻器的滑動片調到底，使電路中的電壓在開始時最小。
(4)如圖所示，當滑動變阻器的滑動片聯通時，電路中的電流變小。 閉合開關前，應將變阻器的滑動片調到底，使電路中的電壓在開始時最小。
二、注意電壓表的選擇和電壓表的電阻值
(1)如圖所示，若待測內阻約為10Ω，電源電流為6V，則電壓表應選擇電阻值，電流表應選擇電阻值。
(2)如圖所示，若待測內阻約為10Ω，電源電流為3V，則電壓表應選擇電阻值，電流表應選擇電阻值。
(3)如圖所示，若待測內阻約為5Ω，電源電流為6V，則電壓表應選擇電阻值，電流表應選擇電阻值。
(4)如圖所示，若待測內阻約為5Ω，電源電流為3V，則電壓表應選擇電阻值，電流表應選擇電阻值。

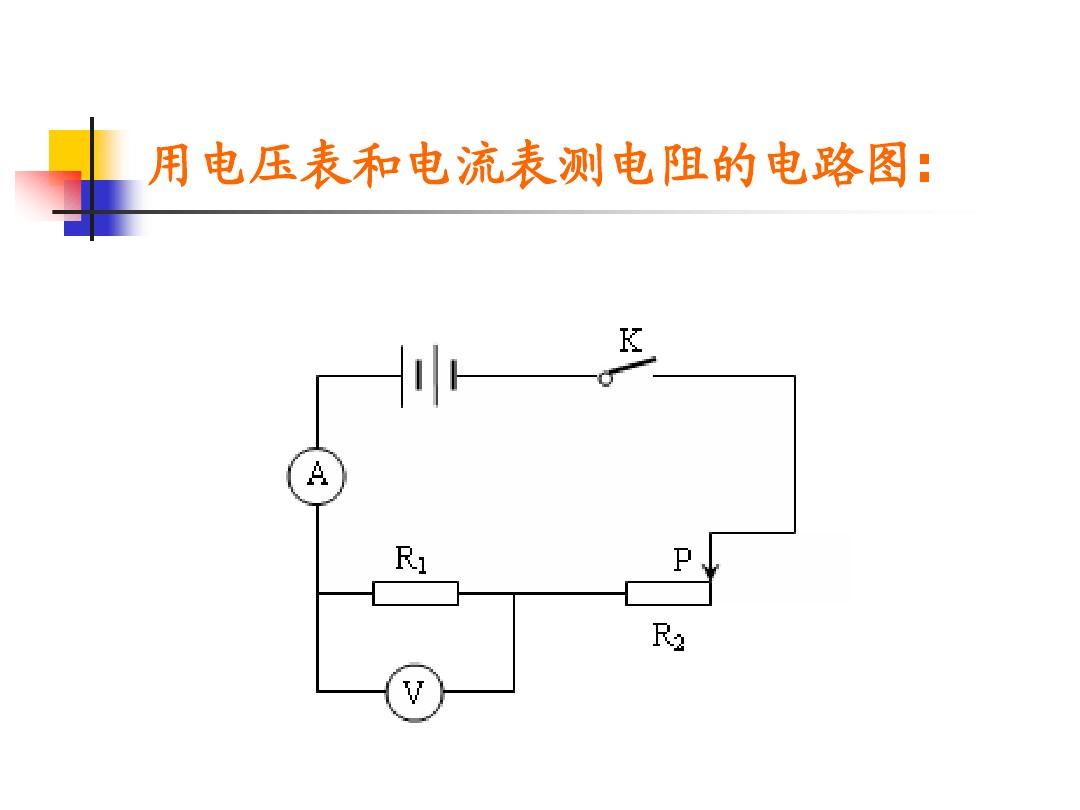

(1)按照電路圖將實驗設備連接成電路。
(2)連接電路時應連接開關。
(3)合閘開關前，應將滑塊P置于到底。
(4)檢測無誤后，合上開關，連接滑塊，檢測并記錄多組電流、電壓值。
將檢測到的電流和電流值填入表格
根據電流和電流值，利用歐姆定律估算電阻值。
計算三個內阻值的平均值作為待測內阻的阻值。
將上述實驗中的固定內阻替換為小燈泡，用同樣的方法測量小燈泡的內阻。 測量幾組數據，根據實驗數據估算出小燈泡的電阻值，比較估算值，看看每次計算出的電阻值是否相同？
根據電路圖將實驗設備連接成電路。
小明會檢測小燈泡的電流和電流數據如下
根據電流、電流值和歐姆定律估算電阻
分析實驗數據，當電流增大時，內阻減小。
由此推斷，鎢絲的內阻與燈泡的溫度有關。
燈泡較暗且無法改變色溫
燈泡更亮且無法改變色溫
1、用電流表測量電流，用電壓表測量電壓，用歐姆定律估算內阻的方法稱為伏安法。
2、為了減少偏差，計算多次測試的平均值。
3、連接電路時，開關應。 在閉合開關之前，將滑動變阻器的游標放置在電阻端。 電流表和電流表選擇適當。 聯通幻燈片之前分析到聯通電流或電壓減小的方向。
4、金屬絲的電阻與濕度有關。
1、李娜采用伏安法測量電阻值，電流表和電流表顯示如圖所示，故待測內阻為（）A.12ΩB.10ΩC.6ΩD.5Ω
2、曾子陽采用伏安法測量電阻值，電流表和電流表顯示如圖所示，所以待測內阻為()A.12ΩB.10ΩC.6ΩD.5Ω
3、楊家宇采用伏安法測量內阻，電流表和電流表顯示如圖所示，所以待測內阻為()A.5ΩB.2.5ΩC.12.5ΩD.2Ω
4、曾子陽用伏安法測量內阻，記錄電流表為1V時電壓表的讀數。要將電流表示改為2V，滑動P應（）A.不要動B.調整到a C.調整至 b D. 向左或向右調整
5、楊家玉用伏安法測量內阻，記錄電壓表為0.4A時電流表的讀數。要將電壓表示改為0.2A，滑動P應（）A。不要移動B。調整為C . 調整至 b D. 調整至左側或右側
6、楊家玉用伏安法測量了燈泡的內阻。 實驗數據如下。 以下分析正確的是： () A. 內阻與電流有關 B. 內阻與溫度有關 C. 電阻與電壓有關 D. 求與平均值的小偏差
