電路畫圖題的解題方式與方法（學案）
設計人：洪凝中學沈長溪
【教學目的】
1、會用串并聯電路的特性對簡單電路進行剖析判別。
2、掌握由電路圖連實物圖的基本技巧。
3、掌握由實物圖畫電路圖的基本技巧。
【教學重點】解題技巧與方法
【教學過程】
一、必備知識備考回顧
1、請畫出串并聯電路圖
（1）除二級管外，電壓從任意方向經過用家電就會使其工作；
（2）電壓從電源負極流出，經過用家電必須回到正極。（直接回正極會使電源漏電）。
4、注意事項
辨識電路就是要弄清三個問題：
（1）用家電的聯接形式
（2）開關的作用
（3）水表的作用（這兒不展開）
二、習題訓練
（一）由電路圖連實物圖
1、方法指導：
（1）導線畫在接線柱上；導線不能交叉；清晰簡約。
（2）串聯電路按電壓流向法從電源的一個極出發仍然回到另一個級。
（3）并聯電路中先畫一個器件多的大道（按串聯電路的連法）；并上其他大道時，也按串聯電路的聯接次序。
（4）并上其他大道時，關鍵是找對并聯點。方式是找已畫好那部份電路的某兩個器件的中間。
2、老師示例：
按照?qǐng)D甲所示的電路圖，把圖乙中的器材連成實物電路。
3、學生練習（完成1——12題）：
（1）根據圖甲所示的電路圖，將圖乙中各個器件聯接上去（用鋼筆畫線表示導線）。
（2）用筆劃線，將右圖中的器材連成電路。（要求：兩燈并聯物理電路圖的技巧，開關控制兩盞燈）
（3）如右圖所示，圖是玩具風扇的電路圖，請?jiān)趫D（b）中聯接它的實物電路。
（4）請將右圖所示器件聯接成電路，使兩燈并聯，開關同時控制兩燈物理電路圖的技巧，要求最多只能用五根導線。（方式點撥：先畫出電路圖）
（5）用筆劃線表示導線，根據圖甲所示的電路圖，將圖乙中各器件聯接上去。（導線不容許交叉）
（6）.請依照?qǐng)D（1）中的電路圖將圖（2）中的實物連成電路。
（7）請你對照下邊的電路圖，把實物器件用線聯接上去。
（8）請將圖所示器件按電路圖聯接，連線不要交叉。
（9）根據圖（甲）所示的電路圖聯接（乙）圖實物（導線不得交叉）
（10）根據圖所示的電路圖，將圖中的各器件聯接上去。
（11）.根據右圖所示的電路圖將實物器件連成電路。
4、小結方式：先連一個環路；電壓流向法；找兩個器件中間。

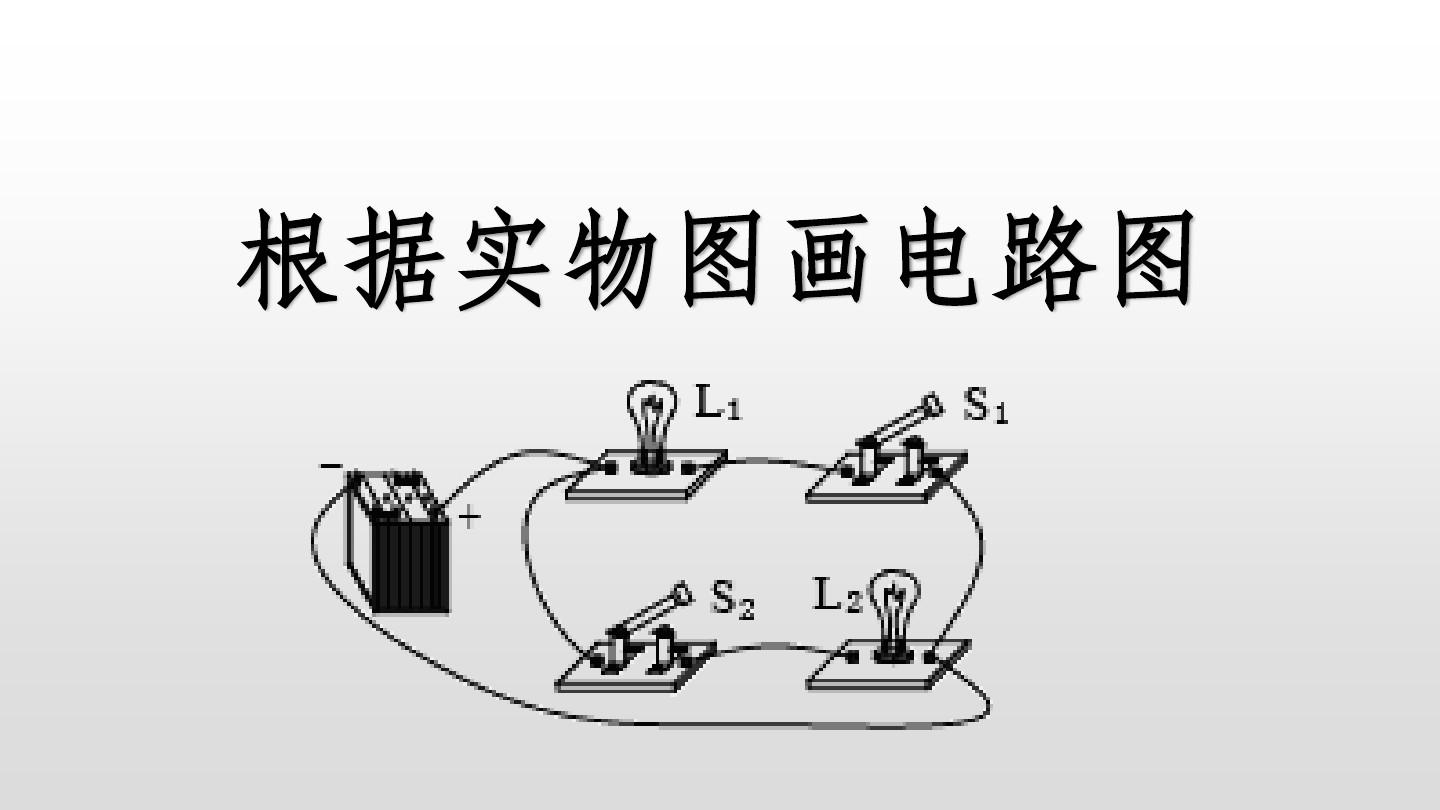

（二）由實物圖畫電路圖
1、基本原則：
導線橫平豎直；器件不能畫在轉角；標記還原；療效相同
2、老師示例：
如右圖所示電路，畫出相應的電路圖。
