中考物理總復習：畫題解題技巧
一、畫題特點
映射題是反映學生對知識的理解和掌握程度的題型。 它們分布在各個知識點的實現上。 由于各部分知識的特點不同，對映射的要求也不同。 但它們的共同特點都是讓學生以圖表的形式展示相關的知識需求。 圖解題的主要特點是：
(一)規律性
繪圖問題的答案完全基于所學的物理定律。 因此，這類繪圖題可以體現學生對物理定律的理解和掌握。
(2) 量化
繪圖問題可以與物理知識緊密聯系，相關物理量之間的關系可以用物理方法表示在圖像上。 這類圖解題可以體現學生對所學物理知識和物理公式的理解，同時也可以展示學生在學習過程中各學科的綜合能力。
(3) 需求
圖形問題可以表達物理現象的準確性。 這類圖解題主要反映某種物理現象形成所必需的合理條件。 它能夠反映學生學習物理知識的科學態度、對物理知識的掌握程度和應用能力。 。
2.繪圖題解答
作圖題的解答形式是由出題要求決定的。作圖題可以反映某種物理量的特征或描述某種物理規律。 為了做好圖形問題，您應該熟悉所學的內容。
準確理解物理量和物理定律，并以所學的物理量或物理定律為基礎，通過自己的理解和感受，正確回答相關繪圖問題。 這里有一些解決繪圖問題的方法。 (1)受力示意圖

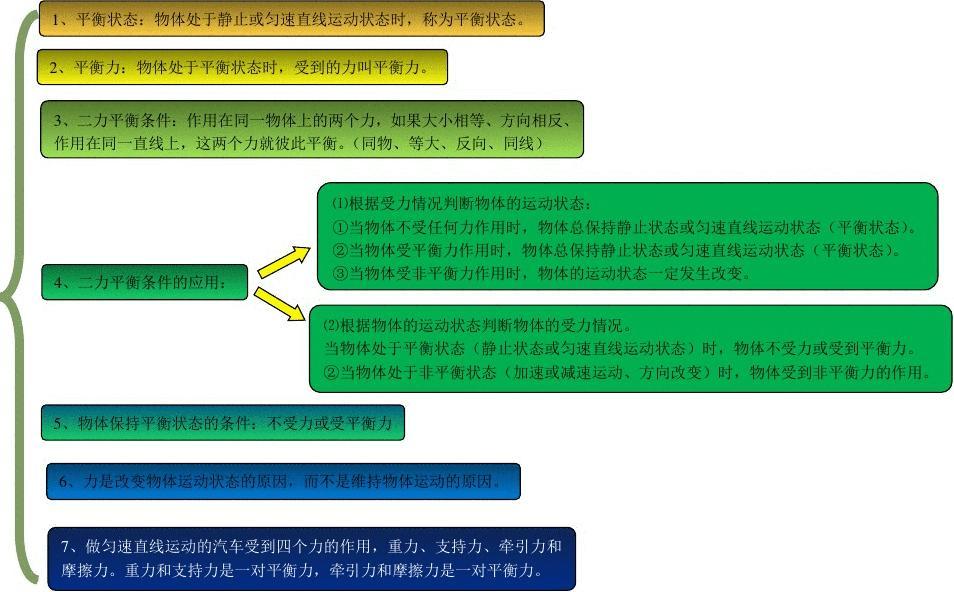

力的示意圖是中考必修的繪畫內容。 復習時應引起足夠重視。 繪制力的示意圖時，必須做到“三定三準”：確定作用點、確定方向、確定長度、標出箭頭、標出力的數值、標出單位。分析物體所受的力時，首先看物體是否處于平衡狀態。 處于平衡狀態的物體受到平衡力，然后分析物體受到什么力，以及這些力的大小和方向。
向。 在分析物體的受力時，一般按照重力、彈力（如壓力、支撐力等）、外力（如拉力、推力等）、摩擦力。 請勿無故添加或省略力。
例1.畫出圖中所示斜面上小球所受重力的示意圖。
分析：首先，力的示意圖必須能夠圖形化地表示具有獨特作用的力，而力的作用是由力的大小、方向和作用點決定的。 因此，必須明確每個力的三要素，才能在力示意圖中準確地表示力。 力的示意圖只需畫出力的作用點和方向，可以標出力的大小九年級中考物理-電流與電壓實驗復習題及答案解析，也可以不標出。 (2) 光學測繪
根據對稱定律在平面鏡中繪制物體的圖像、根據光的反射定律繪圖、折射定律等知識點都是光學繪圖所需要的。 利用光的反射和折射定律進行繪畫時，要注意光上箭頭的方向。 另外，在繪畫時，要根據物理現象所遵循的規律，靈活運用社會實踐和生活經驗，做出科學合理、能夠體現題材要求的圖表。
例2.如圖所示，太陽光線與水平面形成60°角。 要使用平面鏡使太陽光線垂直照射到井底，請通過繪圖確定平面鏡的位置。 鏡子與水平面之間的角度應等于
分析：這道題描述了一個關于光的反射現象的問題。 應根據光的反射定律做出合理的說明。 問題中給出了光路要求； 這樣可以確定反射光與入射光的夾角為150°； 畫出反射光與入射光夾角的角平分線即可得到法線，且鏡面等于法線垂直，由圖中各角度的關系即可得到所需答案（利用數學幾何證明）。 解：如圖所示，OB為射向孔底的反射光線，則∠AOB=60°+90°=150°。 通過O點畫∠AOB的角平分線ON，則∠AON=150°/2= 75°∠PON＝75°—60°＝15°，
∠MOP=90°-15°=75°，即鏡面與水平面的夾角為75°。 Tips：本題的作圖和解答過程是基于幾何方法的。 幾何方法廣泛應用于光學零件，特別是繪圖中。 繪圖步驟為： (1)確定反射光以及反射光與入射光的關系。 角度; (2)過頂點（即法線）畫出這個角的角平分線ON； (3) 畫過O點的垂線ON，即為鏡像位置。 例3． 玻璃磚中間有一個紡錘形氣泡，如圖3-3-7所示。 一束平行光穿過玻璃磚（擊中氣泡）并吸引從玻璃磚發出的光線。
分析：本題是關于光學元件光學特性的應用現象。 想象一下，把玻璃磚從中間分開，那么玻璃磚就變成了兩個平行的凹玻璃透鏡，平行光通過它后會發散。 回答這個問題的關鍵是正確確定光學元件的特性九年級中考物理-電流與電壓實驗復習題及答案解析，并利用光學元件的光學特性來確定光路。 答：如圖3-3-8所示。
小提示：很多同學在解這道題時，錯誤地認為光線會聚是因為氣泡的形狀像凸透鏡。 當思考問題遇到障礙時，不妨換個角度思考，將“陌生”、“新”問題轉化、轉化為我們熟悉的“老”問題，發展解決物理問題的思路。問題，掌握靈活的方法和技巧。 ，提高解決問題的能力。 (3)簡單機械制圖
日常生活中常用的機器繪圖是中考的考點之一。 常見題型有畫杠桿臂、滑輪組受力及繞線示意圖等。遇到杠桿實例時，利用杠桿的平衡條件來解題。 遇到滑輪組纏繞時，要注意繩索的搭配方法。 例4. 在做實驗研究杠桿平衡的條件時，小紅根據圖4所示的實驗現象推導出了杠桿平衡的條件：“力量×支點到力量作用點的距離=阻力×距離抵抗行動點的支點。” 為了說明這個結論是不正確的，請畫出需要施加到杠桿上的力以及這個力作用在杠桿上的力臂的示意圖，如圖5F所示。
