首先，最后一張圖中，當我們談?wù)擃~定功率（實際上應該稱為持續功率）和峰值功率時，它們是基于不同速度下的一條線，而不是一個簡單的點。 只是定義標準時要考慮的東西很多，所以可能會被簡化。
畫這張圖是為了讓大家了解這些參數在電機中是如何顯示的。 我不會翻譯它。 能問出這個問題的人都應該能夠理解。

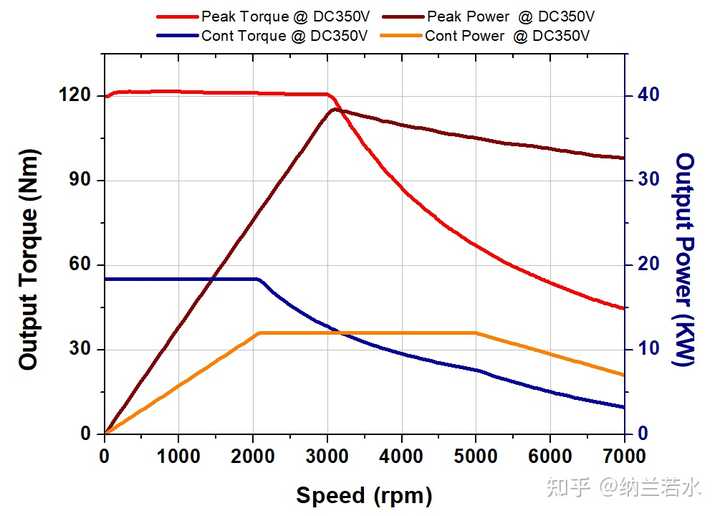

解密了某電機的峰值輸出特性和連續輸出特性。
針對提出的幾個問題，請分別給出三部分答案【黑色字體為以下答案核心內容節選】：
峰值扭矩是短時運行（30s或1min）的功率，要求正常工作且不超過驅動電機的絕緣水平和規定的溫升極限。 連續扭矩是指在不超過驅動電機絕緣水平和規定溫升極限的情況下長時間正常運行的能力。 峰值功率與連續功率相同。 總結：峰值扭矩影響前半段加速，峰值功率影響后半段加速。 峰值扭矩影響車輛0-50km/h的加速時間。 峰值功率影響車輛50-100km/h和80-120km/h的加速時間。 這兩者共同影響0-100km/h的時間。 總結：持續扭矩和持續功率影響持續爬坡能力和持續加減速能力，即車輛的“儲備動力”還是很強的。 持續功率會影響 30 分鐘最大速度指標。 總結：如果繼續給的話，根據電機控制器的相關保護策略，要么不保護就冒煙，要么保護就降級，最終性能會穩定在持續供電。 【術語定義及歷史變遷】
在電動汽車中，對于這些關鍵術語的定義，我們只需要看一個標準，GB/。 我參與了18488的一些修改工作，包括這幾年正在進行的修改。 下周我將召開一次審查會議。 我過去也會作為核心作者參加答辯，所以我應該算是對這個標準比較熟悉的人。

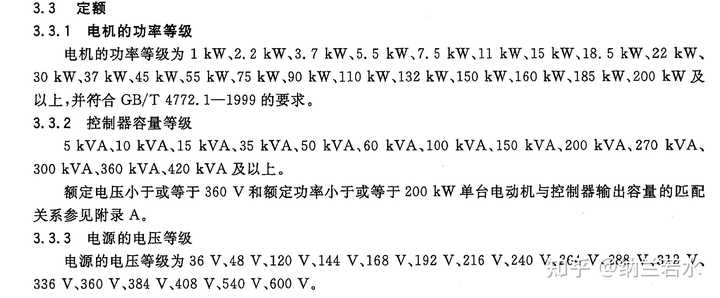

2006年版：GB/T 18488.1-2006《電動汽車用電機及控制器》
2006年版本中，沒有直接的名詞定義。 參照《GB 755-2000旋轉電機額定值和性能》，根據額定功率和額定扭矩定義。 此時，電動汽車才剛剛起步。 該標準主要基于工業電機的想法。 工業界有評級的概念，電動汽車也用到了評級的概念。 但事實上，電動汽車不會一直運行在固定的工作點，因此不存在額定值的概念。 然后是2015年版本。
GB/T 18488.1-2006《電動汽車用電機和控制器》2015年版：GB/T 18488.1-2015《電動汽車用驅動電機系統》
現在我們已經意識到額定功率/額定扭矩中的額定這個詞是不合適的，所以在2015年的版本中取消了額定的概念，改為連續的概念。

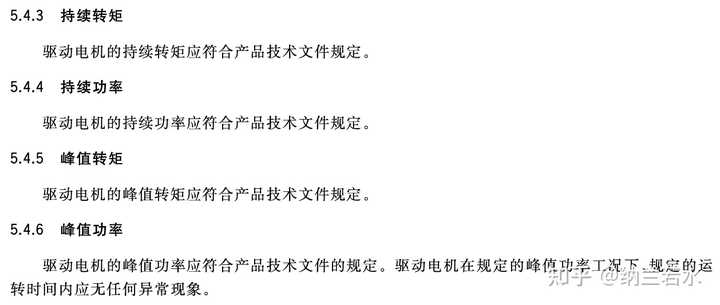

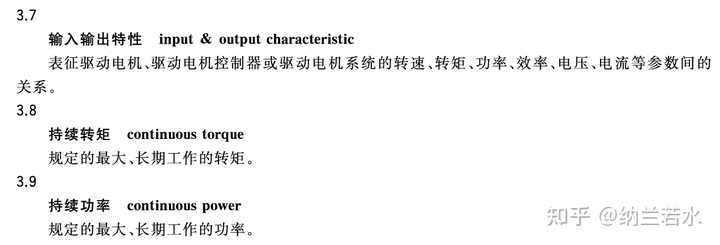

GB/T 18488.1-2015《電動汽車驅動電機系統》技術條件
GB/T 18488.1-2015《電動汽車驅動電機系統》技術條件
這里連續的意思是可以連續運行，沒有時間限制。
這里的峰值指的是短線操作。 根據標準中的建議，為30秒或1分鐘。 一般商用車需要1分鐘，乘用車需要30秒。 但由于這個要求不是強制性的，所以在實際推廣中，一些廠家經常宣傳10秒以下的峰值功率，然后就顯得峰值功率很高。 針對這個問題，我在國標討論會上說得很清楚：誰不講具體條件就談峰值功率，誰就是流氓。 然后，峰值功率必須默認為默認持續時間，或者必須在峰值功率之后寫入特定的持續時間。 當然，也存在一些廠家因?yàn)檎嚬r的原因，不需要使用長達30s/1min的問題。

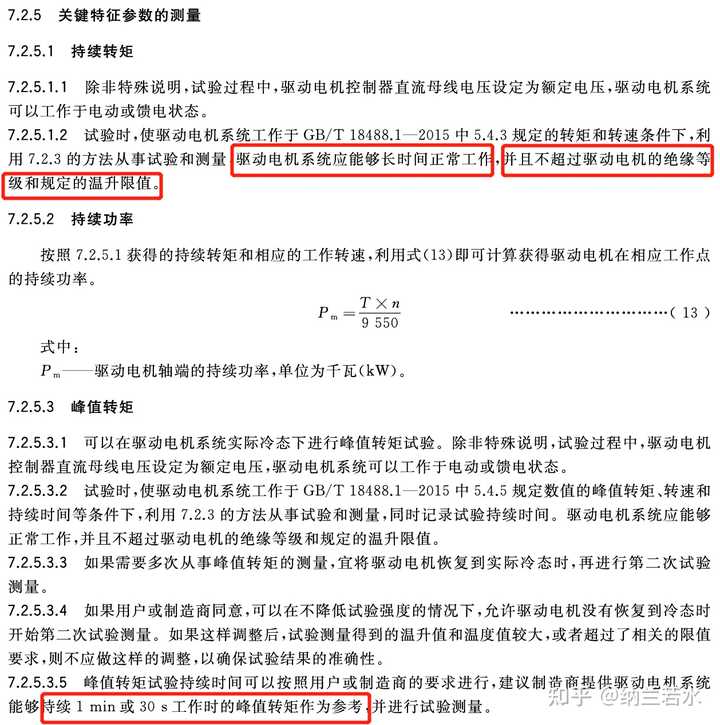

GB/T 18488.2-2015《電動汽車驅動電機系統》試驗方法
雖然18488的標準變化我還沒說完，但是這些信息應該足以回答第一個問題了：
所以兩者的區別在于不同運行時間條件下測試的電機性能。 回到最開始的第一張圖，因?yàn)閮烧叩倪\(yùn)行時間不同，所以峰值扭矩要高于持續扭矩。 健康）狀況。 正如一開始提到的，這些術語都應該是一行。 然而，由于測試工作量、術語定義和銘牌車輛公告，在標準制定時進行了簡化。
2023版：GB/T 18488-20XX《電動汽車驅動電機系統》送審稿
前面提到，峰值功率/峰值扭矩持續時間定義不一致的問題，以及包括三合一動力總成大規模批量應用在內的一系列與時俱進的原因在2020年推出這次我有幸參與了《電力驅動電機系統》標準的修訂工作。 之前的2015版本是為了協助當時的老領導（目前國內電驅動行業絕對的學術和工業巨頭）提供一些意見。 最終我沒有資格簽字。 種類。
PS：20XX版本可能是2023版本，也可能稱為2024版本。 因?yàn)橐呀?jīng)有了征求意見稿和送審稿，也是對業界開放的，不存在保密問題。 預計2024年正式發布。
在本次修訂中，對峰值和連續進行了一些修改：

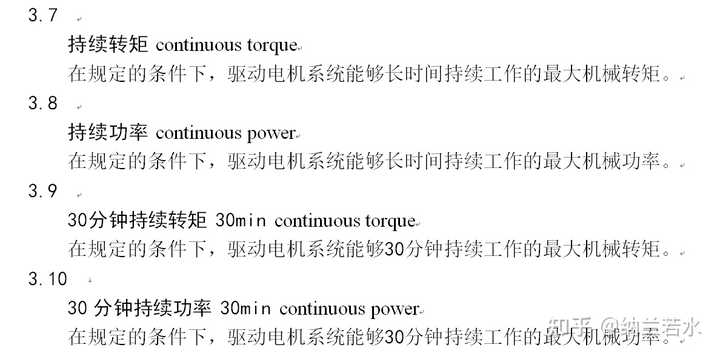

GB/T 18488-20XX《電動汽車驅動電機系統》
GB/T 18488-20XX《電動汽車驅動電機系統》
此次主要目的是明確峰值功率/扭矩的持續時間，乘用車為10秒，商用車為30秒。 其他時間不能亂用。
對于連續功率/扭矩來說，變化比較大，引入了30分鐘連續概念。 為什么？
因?yàn)橹疤岬降倪B續長期操作沒有指定具體時間，所以無法測試。 為什么不能測試呢？ 難道定義“10分鐘內傳感器溫度偏差不超過1℃”還不夠嗎？ 是的，我在我們公司是這么定義的，但是在強制檢測的時候，電機內部傳感器的數據是不能用的，因?yàn)閭鞲衅鞑粶y(cè)量，有作弊的可能，所以讓連續的功率變化是不行的就這么容易測試了。 如果長時間測試有困難，可以改成2h，還是1.5h？ 主要是因?yàn)樗鼪]有來源，不能拍在頭??上。 考慮到車輛上VTS有一個關鍵技術指標，就是最高時速30分鐘，我們考慮引入連續運行30分鐘的概念。
這是兩個主要原因，所以引入了30分鐘時長的概念。 當然，30分鐘時長的引入并不意味著之前的持續功率/持續扭矩的概念消失了，只是在18488中不再使用了。那么什么是額定功率，按照我們行業慣例的持續功率/扭矩仍然意味著：它一直持續著。

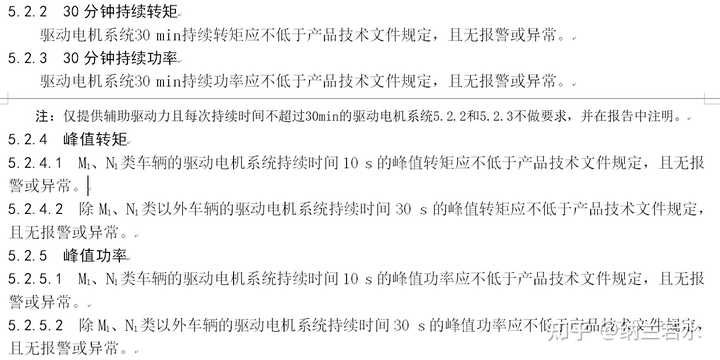

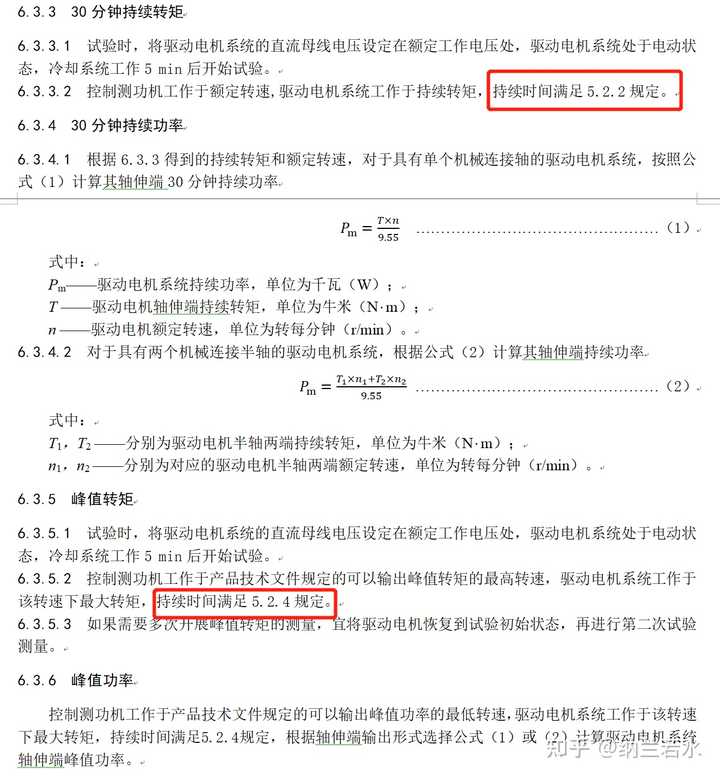

下面是具體的測試方法，即使測試是按照峰值10s/30s、30分鐘、30分鐘的定義進行的。
GB/T 18488-20XX《電動汽車驅動電機系統》【輸入輸出特性的使用】
這個定義非常重要，而且一代又一代地發生著變化。 那么這些指標在整車上是如何運用的，會產生什么影響呢？ （因?yàn)樘釂栒咧苯又赋隽穗妱?dòng)汽車，默認是了解電動汽車、電機、電機控制的基本概念，所以不再贅述。）

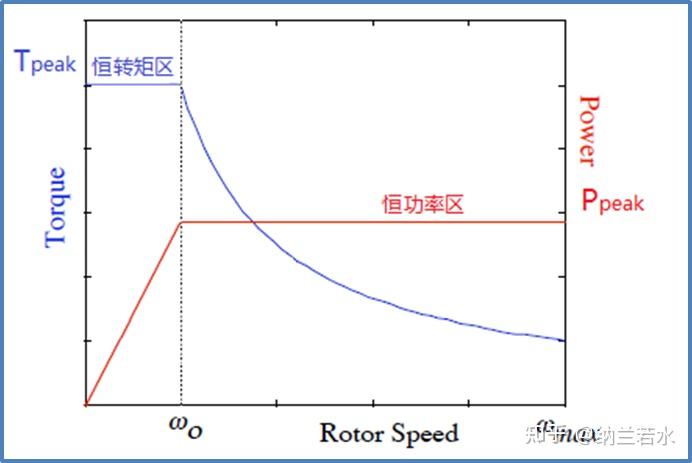

我們先來說說峰值。 峰值扭矩主要用在車輛百公里加速的前半段。 此時車速/轉數不會增加，電機的功率也不會太高。 峰值扭矩主要用于輸出最大加速力進行加速。 ，當轉速達到一定程度時，進入弱磁階段，峰值扭矩開始隨轉速降低。 此時進入峰值功率范圍，主要是汽車達到一定速度后的加速力。
電機非高峰特性
總結：峰值扭矩影響前半段加速，峰值功率影響后半段加速。 峰值扭矩影響車輛0-50km/h的加速時間。 峰值功率影響車輛50-100km/h和80-120km/h的加速時間。 這兩者共同影響0-100km/h的時間。
另外，持續扭矩主要影響長時間爬大坡的能力，但實際上基本上沒有需要爬半小時的大坡，小坡也不需要這么高的持續扭矩； 持續的動力也會影響爬坡。 能夠制作陡坡，以及多次加速和減速的能力。 另外，持續動力還有一個特殊的工作條件，就是滿足車輛最高時速30分鐘。 一般以電機最高轉速或接近最高轉速運轉30分鐘。 因?yàn)榇藭r(shí)的風阻比較大，所以需要的功率還是相當大的，當然消耗的電量也不少。 畢竟什么是額定功率，沒有多少有軌電車會以180公里/小時以上的速度連續運行半小時。
說到頻繁加減速的能力，我計劃了2020年對極虎αT車型的百公里加減速測試，就是油門踩到100km/h，然后剎車到0km/h，然后踩油門再次踩剎車，到達通州試驗廠路的盡頭，然后轉彎繼續加減速。 經過54個循環的測試，電機依然沒有過熱，背面溫度保持恒定。 這里主要原因是持續功率足夠大。

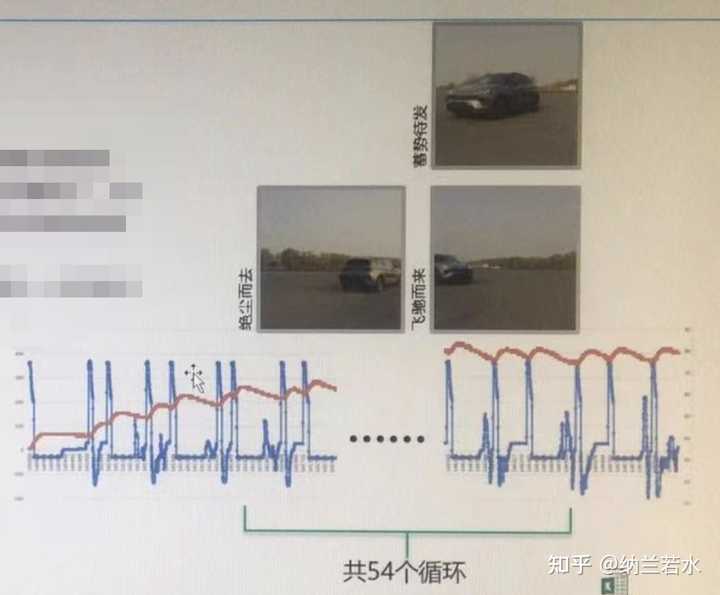

極狐αT 100公里連續加減速測試
總結：持續扭矩和持續功率影響持續爬坡能力和持續加減速能力，即車輛的“儲備動力”還是很強的。 持續功率會影響 30 分鐘最大速度指標。
[峰值特性與持續特性的協同作用]
回到問題的主要問題，對于電動汽車電機來說，如果長時間向電機控制器輸入最大扭矩/功率請求，電機工況是否會從峰值扭矩/功率曲線轉向額定扭矩/功率曲線？功率曲線？
考慮到峰值功率/峰值扭矩持續30秒，如果我們一直給峰值功率，如果給30秒，此時電機的溫度一般不會離最高允許工作溫度太遠，為如下圖所示 160℃ 與最高工作溫度相同。

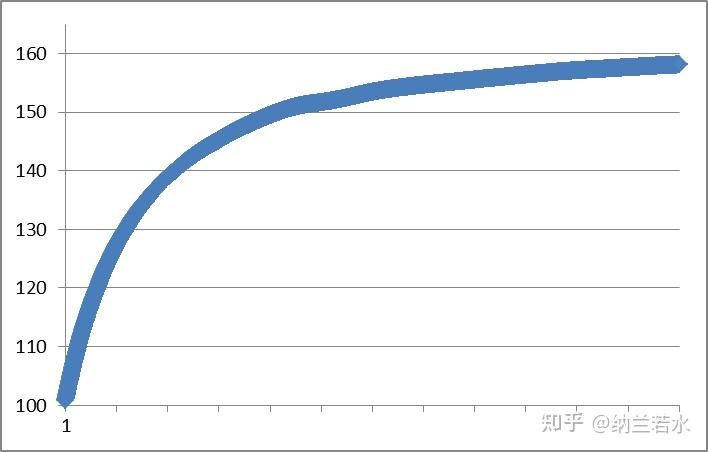

某電機連續溫升數據，橫坐標為時間。
如果我們繼續奉獻怎么辦？
總結：
峰值功率/扭矩和連續功率/扭矩是電動汽車驅動電機系統的重要輸入和輸出特性。 這個答案主要是從電機的角度來描述的。 控制器基本相同。 還有峰值和連續的概念。 電機 電機控制器和電機控制器之間的下一位是電機系統的峰值和連續指標。 閱讀更多GB/，了解更多基本概念，這將幫助您更好地理解電機驅動系統在整車中的工作原理。 希望這個答案能讓您滿意。
