游標卡尺是工業上常用的長度測量儀器。 可直接用于高精度測量工件，如工件的長度、內徑、外徑、深度等。 在日常工作中，很多人都會使用它，而且幾乎每個人都熟悉它。 那么游標卡尺看似簡單，但你真的用對了嗎？Ucf物理好資源網(原物理ok網)
卡尺各部位名稱Ucf物理好資源網(原物理ok網)
M型標準卡尺Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)

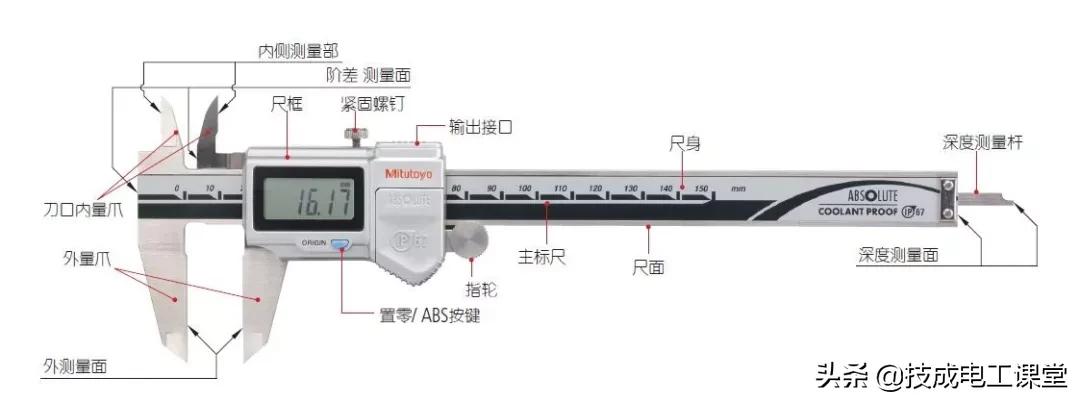

ABS數顯卡尺Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)
卡尺讀數Ucf物理好資源網(原物理ok網)

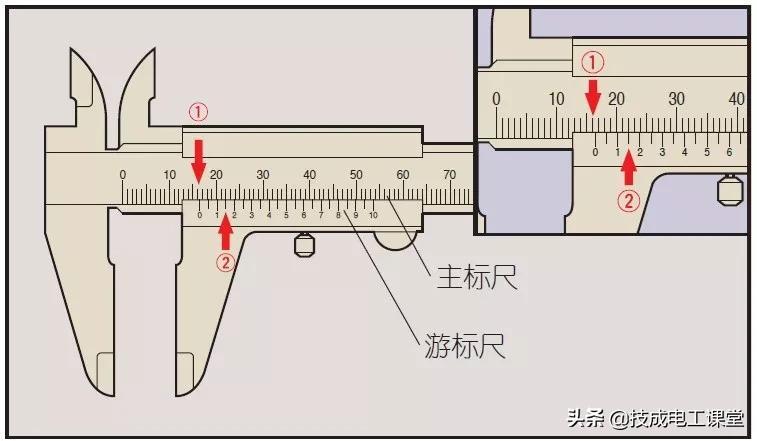

游標卡尺Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)
分度值0.05mmUcf物理好資源網(原物理ok網)
①主尺讀數16毫米Ucf物理好資源網(原物理ok網)
②游標刻度讀數0.15毫米Ucf物理好資源網(原物理ok網)
—————————————————Ucf物理好資源網(原物理ok網)
讀數值 16.15 毫米Ucf物理好資源網(原物理ok網)
注：②0.15mm為讀取的主尺刻度與游標刻度重合的位置。Ucf物理好資源網(原物理ok網)

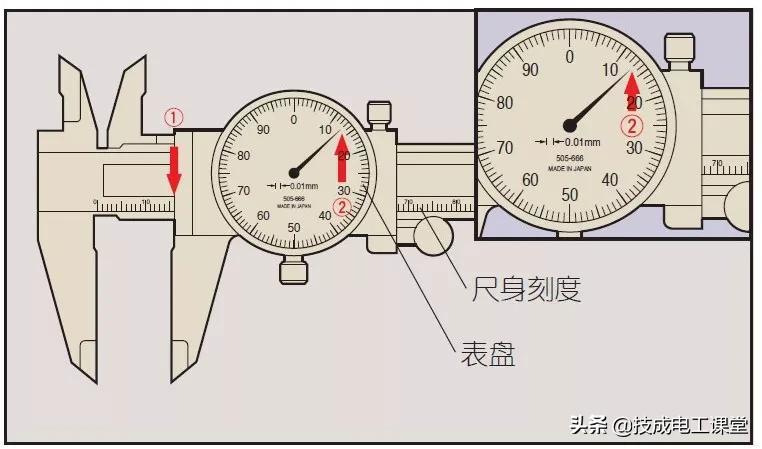

帶表卡尺Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)
分度值0.01mmUcf物理好資源網(原物理ok網)
①主尺讀數16毫米Ucf物理好資源網(原物理ok網)
②表盤讀數0.13毫米Ucf物理好資源網(原物理ok網)
—————————————————Ucf物理好資源網(原物理ok網)
讀數值 16.13 毫米Ucf物理好資源網(原物理ok網)
卡尺測量應用Ucf物理好資源網(原物理ok網)
萬能卡尺：Ucf物理好資源網(原物理ok網)

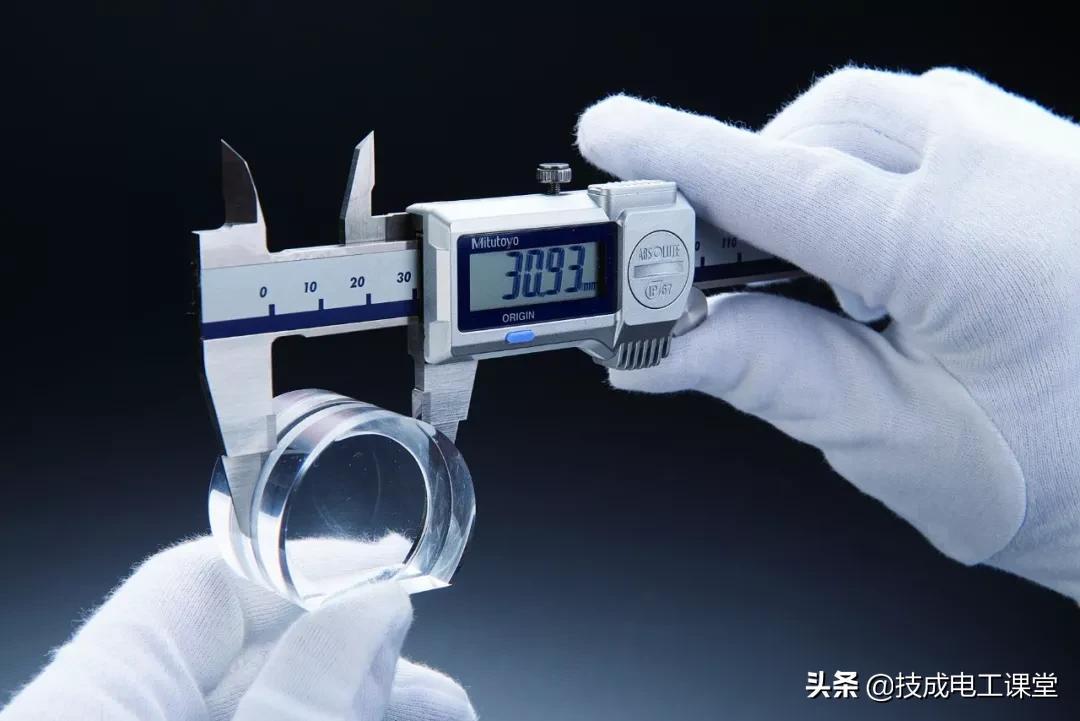

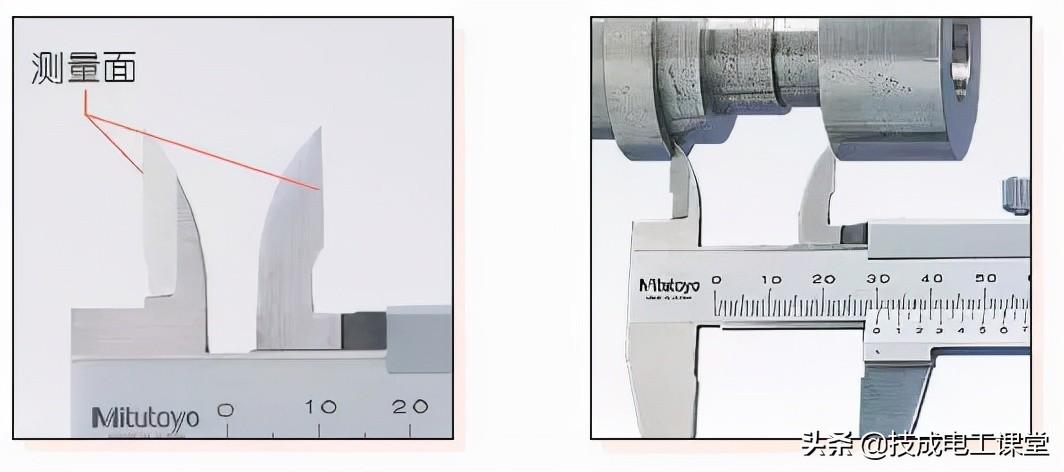

外形尺寸測量Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)

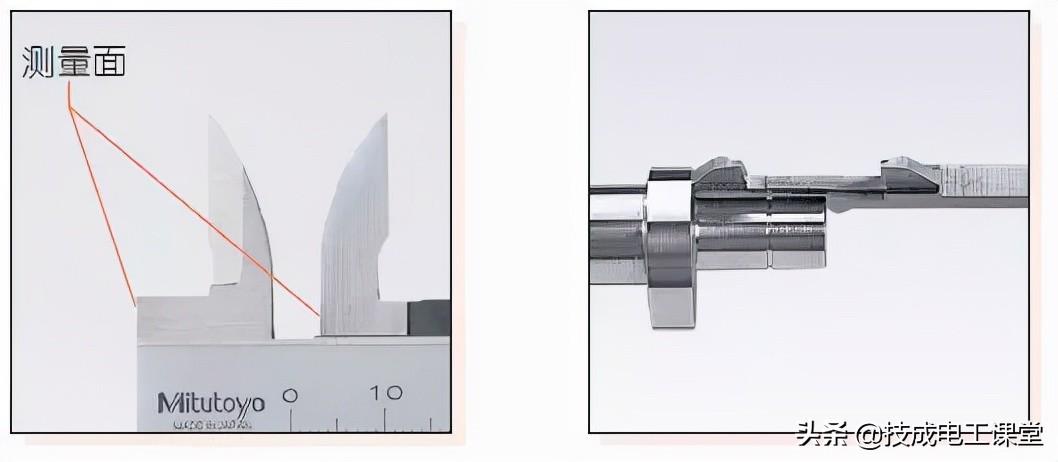

內部尺寸測量Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)
步差測量Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)

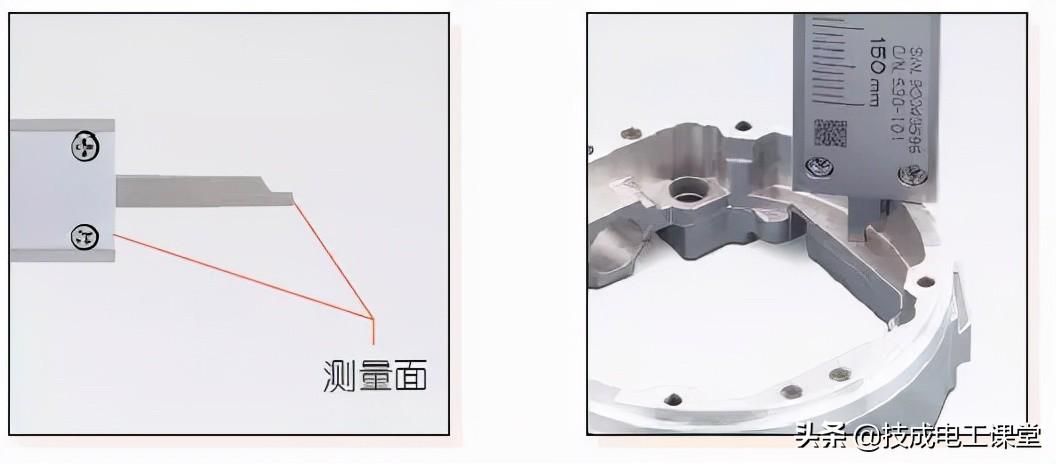

深度測量Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)
特殊卡尺：Ucf物理好資源網(原物理ok網)

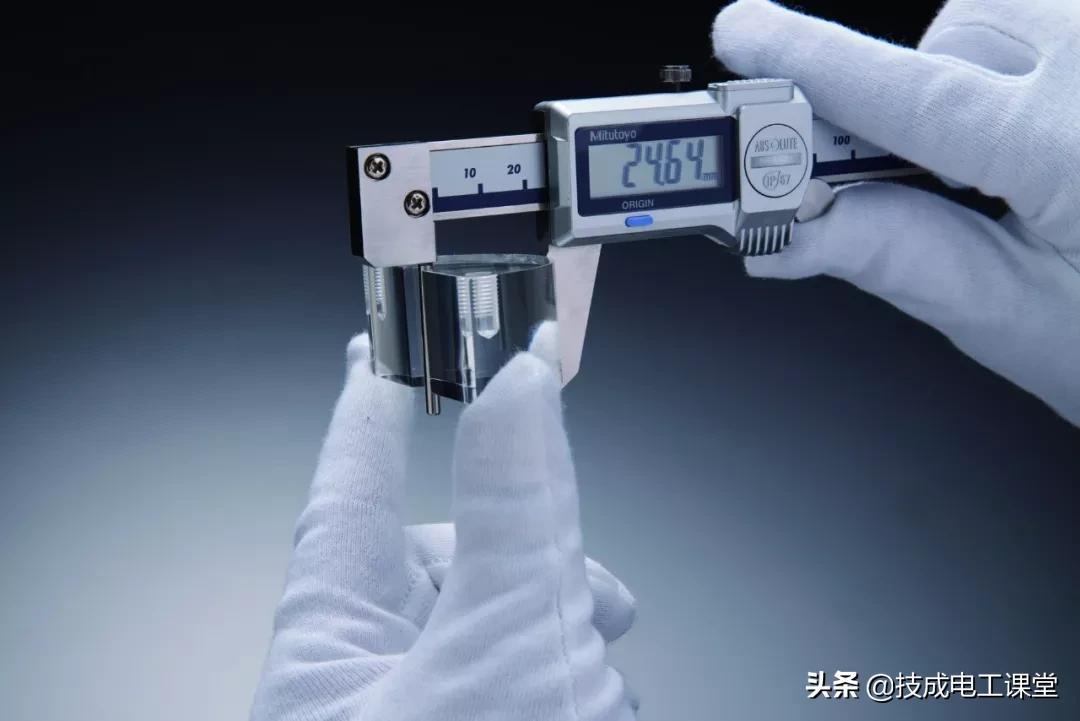

槽徑測量_??爪卡尺Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)

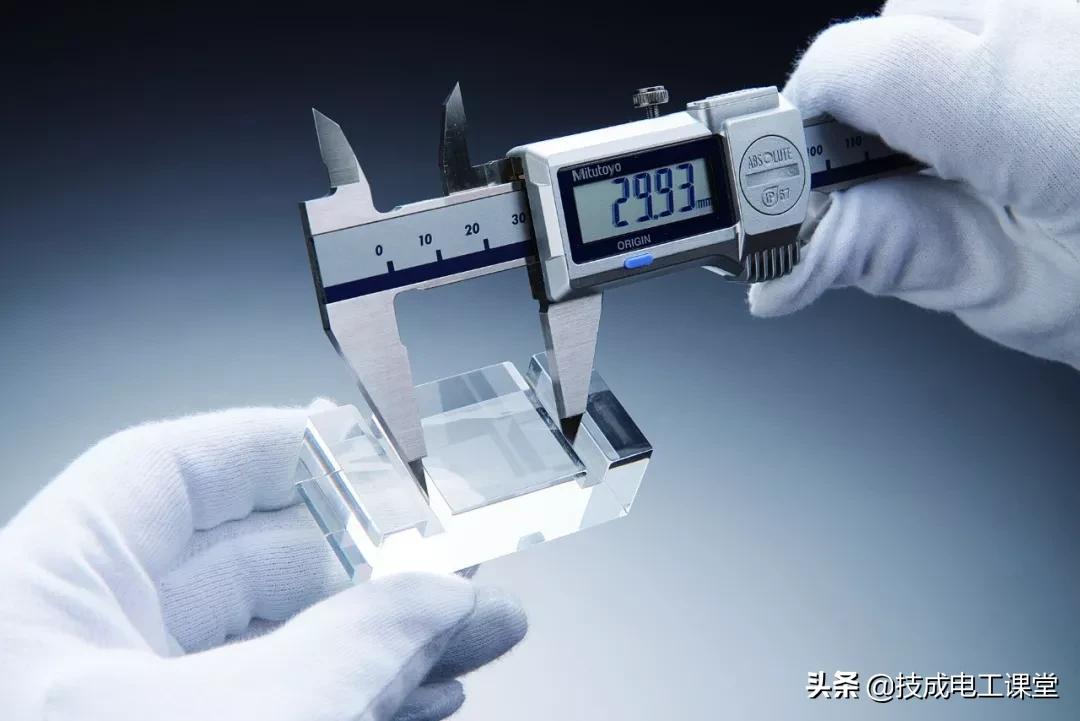

窄槽直徑測量_薄卡尺Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)
階梯斷面測量_偏置卡尺Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)
管道壁厚測量_管道壁厚卡尺Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)

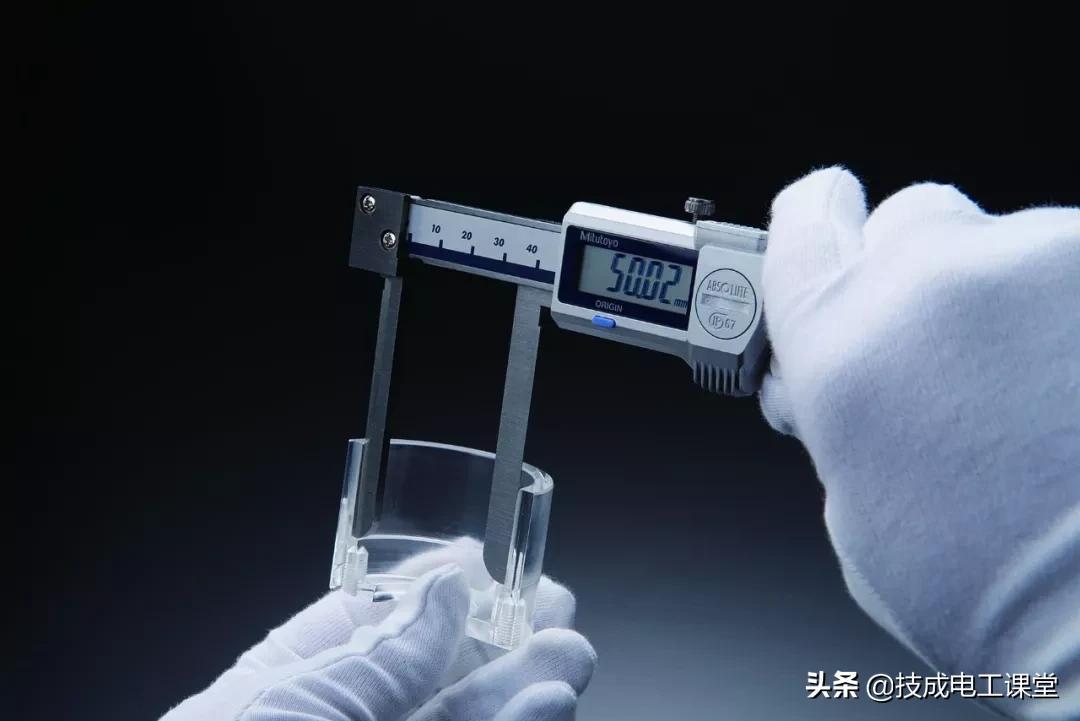

內徑測量_內徑卡尺Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)
使用卡尺的注意事項Ucf物理好資源網(原物理ok網)
M型標準卡尺示例：Ucf物理好資源網(原物理ok網)
使用前注意事項Ucf物理好資源網(原物理ok網)
1、用少量千分尺潤滑劑擦拭基準端面及滑動部位。Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)
2、全程移動尺框，確認是否卡住等。Ucf物理好資源網(原物理ok網)

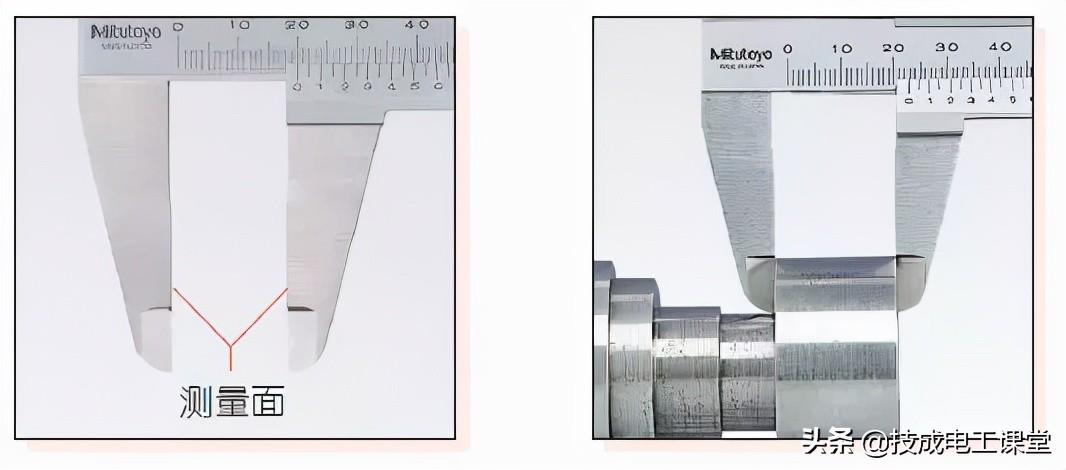

3. 清潔測量面后，使其貼合并確認以下事項：Ucf物理好資源網(原物理ok網)

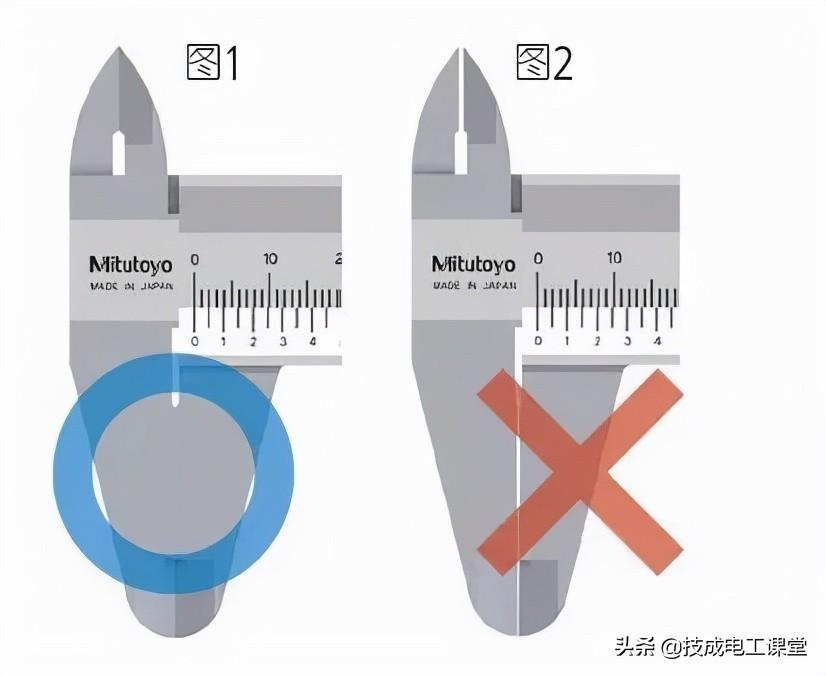

■外測量面：對準光源時，看不到光屬于正常現象。 （圖1）Ucf物理好資源網(原物理ok網)
有時，由于污漬、缺口或毛刺而導致不完全貼合時，可以看到光。 （圖2）Ucf物理好資源網(原物理ok網)
■測量面內：當瞄準光源時，僅看到一點光是正常的。 （圖1）Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)

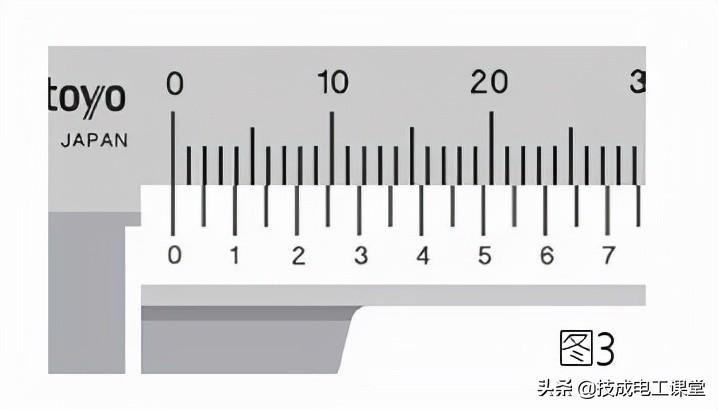

■請確認參考點。 （圖3）Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)
使用過程中的注意事項Ucf物理好資源網(原物理ok網)

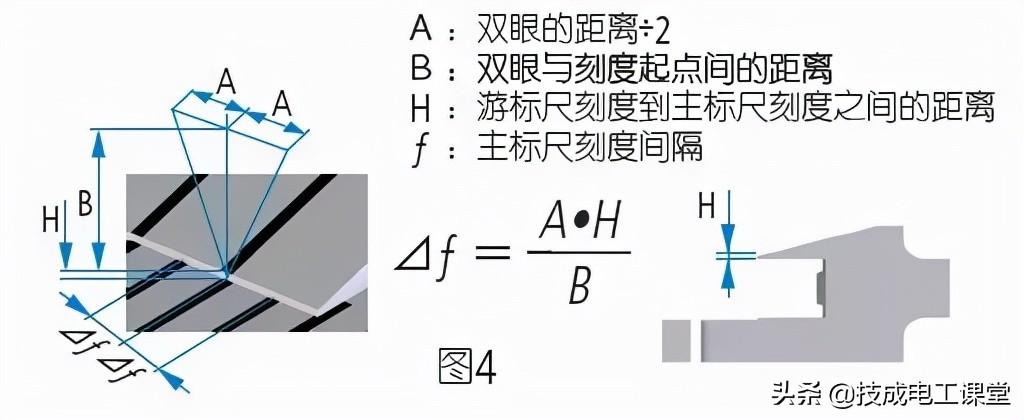

1、讀取刻度時，請將眼睛瞄準前方，注意視差。 （圖4）Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)

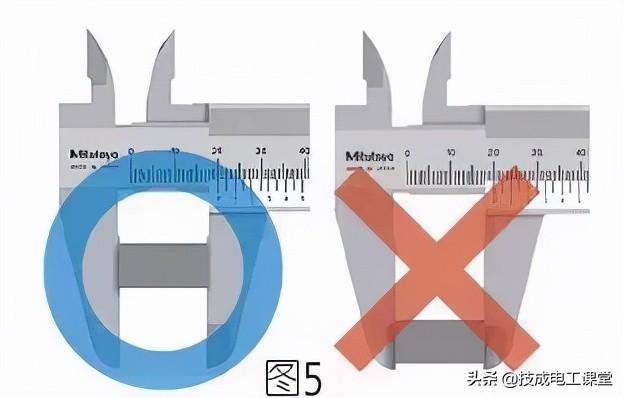

2、測量時，請用一定的力英語作文，盡量在測量爪的根部進行測量。 （圖5）Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)

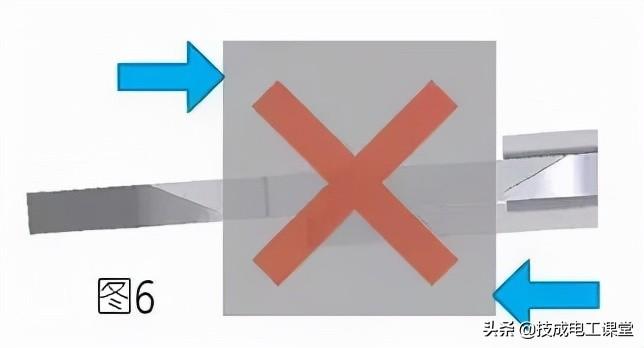

3. 請勿在測量面傾斜時進行測量。 （圖6）Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)
使用后注意事項Ucf物理好資源網(原物理ok網)
1、使用完畢后，確認各部件有無損壞，并進行整體清潔。Ucf物理好資源網(原物理ok網)
在附著水溶性切削油的地方使用時，清洗后一定要進行防銹處理。Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)

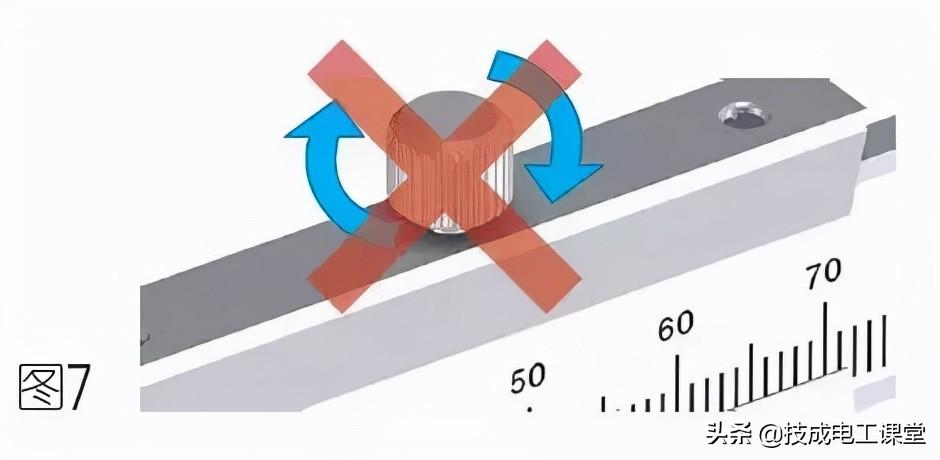

2、將外測量爪張開約0.2~2mm，存放時不要擰緊緊固螺釘。 （圖7）Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)

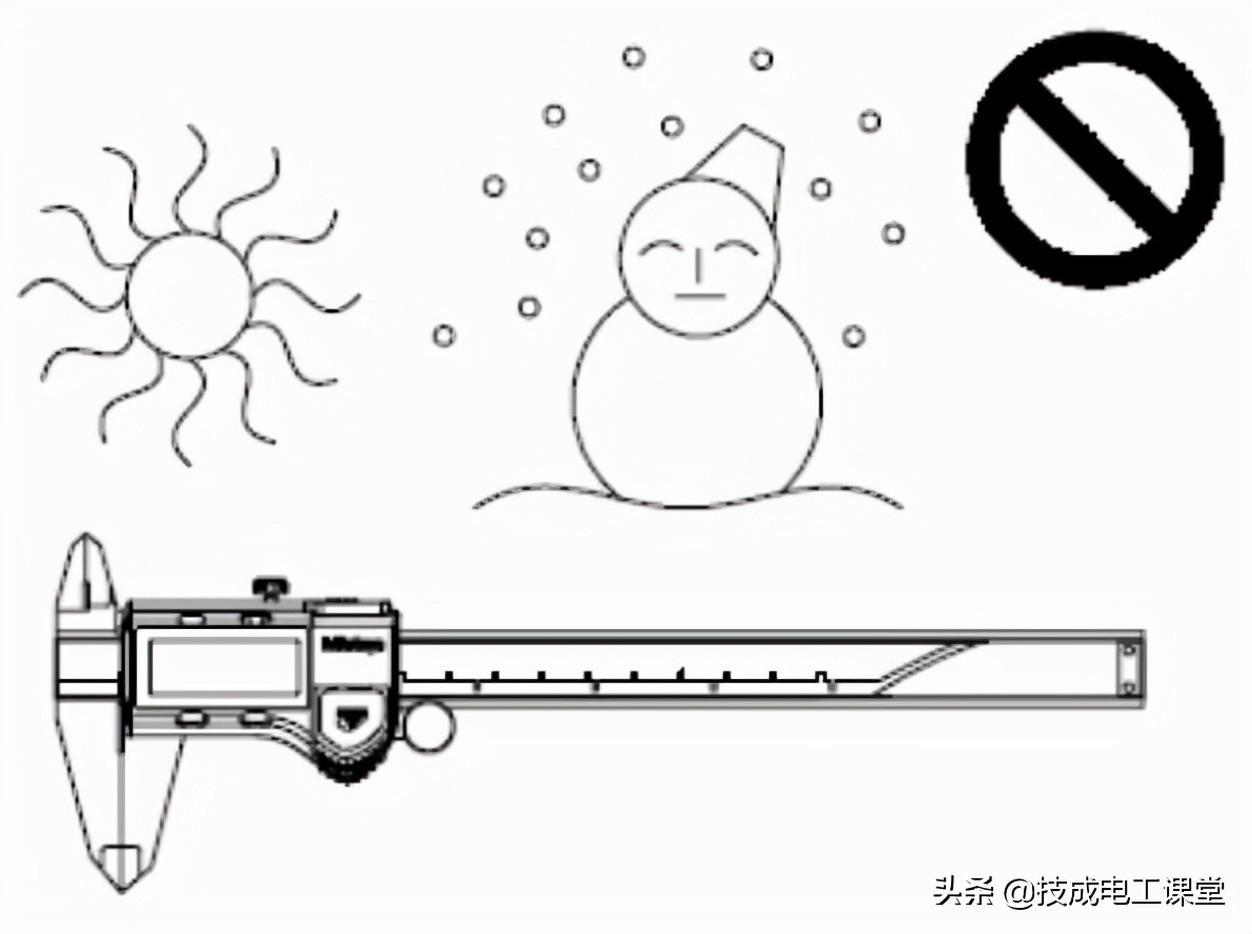

3、請勿存放在高溫、高濕、多灰塵、油污的地方。Ucf物理好資源網(原物理ok網)
*如果使用數顯卡尺，長期不使用請取出電池。Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)
使用過程中常見的幾個問題Ucf物理好資源網(原物理ok網)
問答Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)
1、新買的數顯卡尺安裝電池后游標卡尺讀數練習，顯示屏上閃爍“-----”。 是故障嗎？Ucf物理好資源網(原物理ok網)
不不，這不是故障！Ucf物理好資源網(原物理ok網)

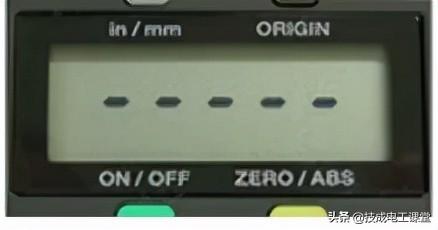

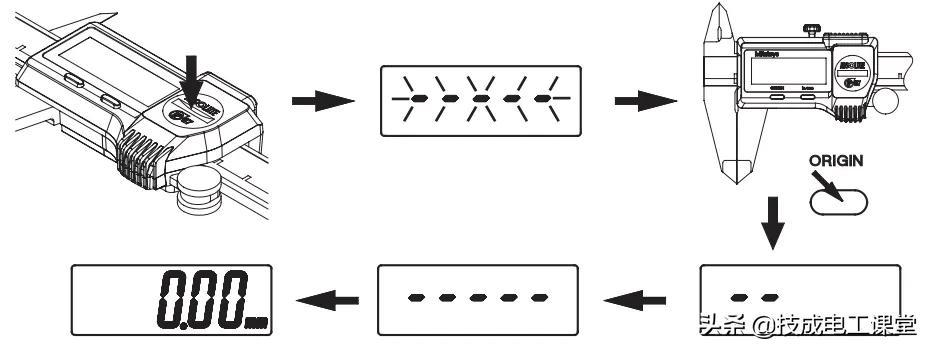

數顯卡尺安裝好電池后，顯示屏會閃爍“-----”，如下圖游標卡尺讀數練習，表示需要進行（原點）設置。Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)
設置方法：Ucf物理好資源網(原物理ok網)

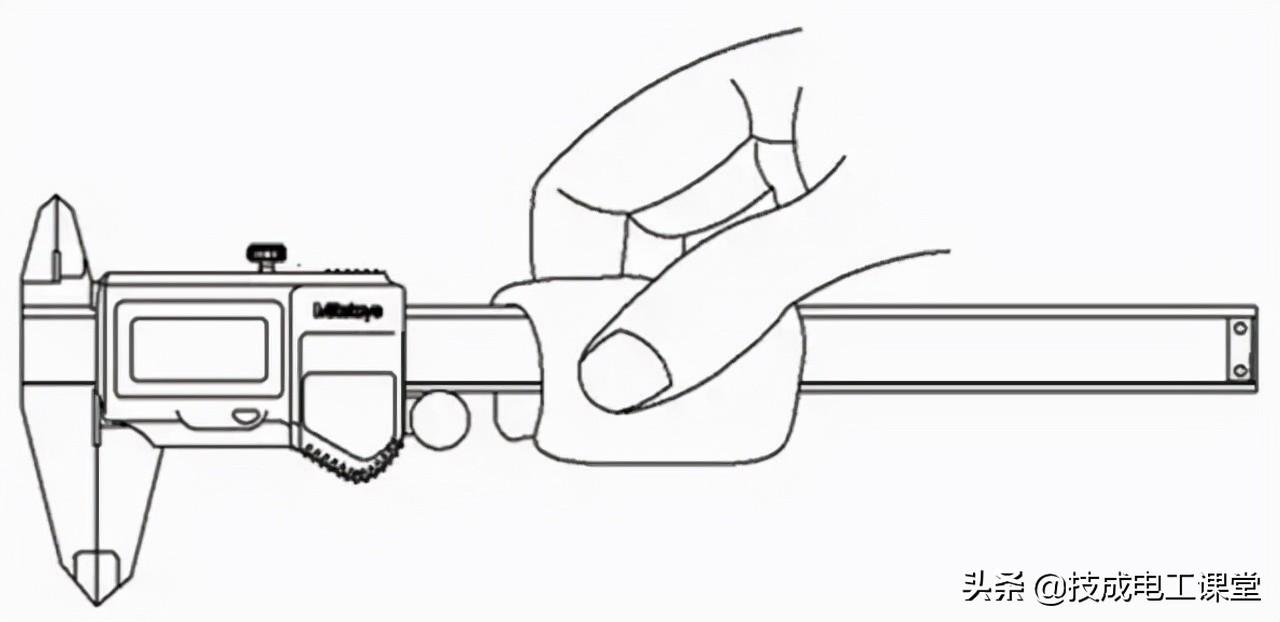

用細棒或指尖按住按鈕1秒以上，直至屏幕顯示數字“0.00”，完成原點設置。Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)
請注意：Ucf物理好資源網(原物理ok網)
●按住按鈕時，手指壓力適中，避免損壞按鈕，待屏幕顯示為零時松開。Ucf物理好資源網(原物理ok網)
●請勿使用針狀尖端，否則可能會損壞按鈕。Ucf物理好資源網(原物理ok網)
2. 數顯卡尺顯示屏最后一位顯示“E”。 這是故障嗎？Ucf物理好資源網(原物理ok網)

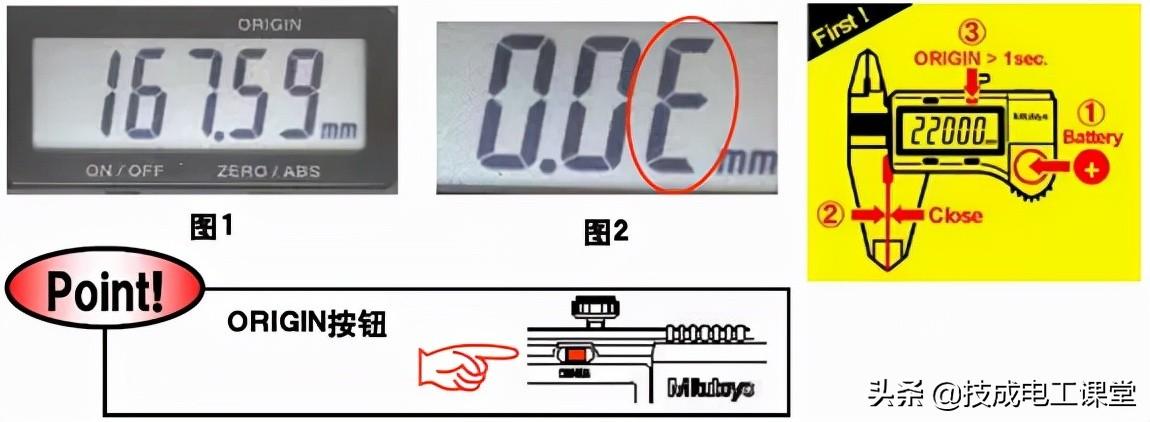

更換卡尺電池后，顯示屏上可能出現任意值（如圖1所示）。 如果直接使用卡尺而不設置原點，則會出現圖2中最后一個“E”的錯誤信息。Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)
設置方法：Ucf物理好資源網(原物理ok網)
可參照上圖右側“更換電池→閉合測量爪→原點設置”的順序進行設置，“E”顯示消失。Ucf物理好資源網(原物理ok網)
3、使用卡尺時，數值出現錯誤。 是故障嗎？Ucf物理好資源網(原物理ok網)

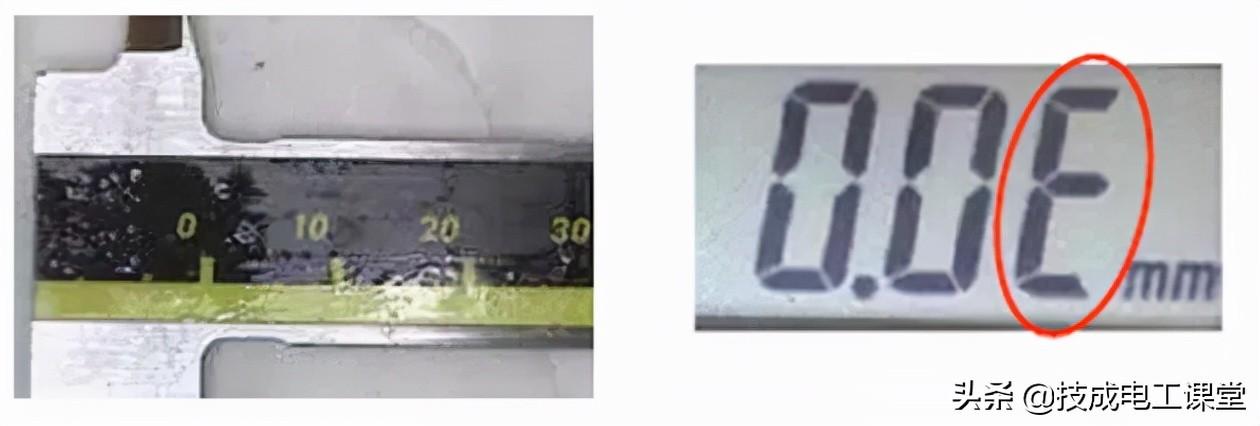

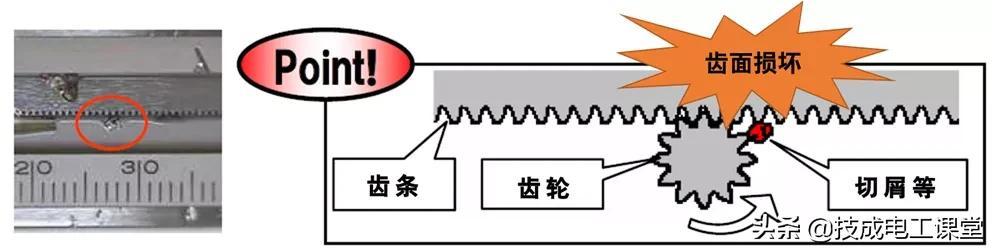

在 ABS 模式下，測量過程中數字顯示屏上會出現“E”錯誤。 可能是尺體表面的污漬（如切削液侵入等）影響滑動部傳感器的讀數，導致誤差。Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)
解決方案：Ucf物理好資源網(原物理ok網)
需要擦拭和清潔尺子表面和滑動部件。 如果擦拭清潔后仍出現錯誤，請重新安裝電池并進行設置。Ucf物理好資源網(原物理ok網)

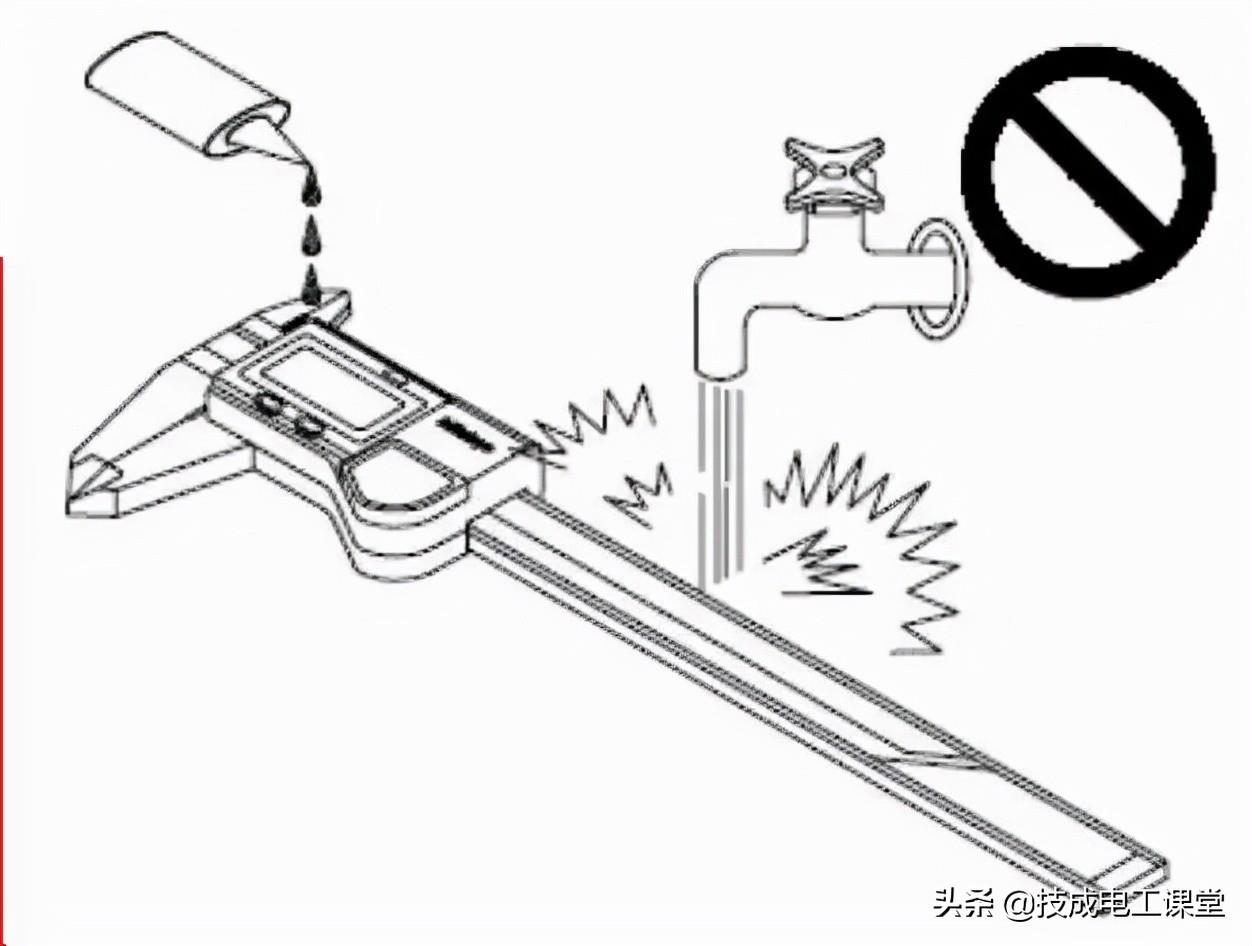

如果切削液進入敏感的電子元件，會降低其性能。 如果需要在灰塵多、油污多的環境下使用，建議選擇IP等級高的防冷卻液卡鉗！Ucf物理好資源網(原物理ok網)
4. 卡尺滑動不順暢/正常。 是故障嗎？Ucf物理好資源網(原物理ok網)
這種情況可能是切屑或異物進入尺框內部造成的。Ucf物理好資源網(原物理ok網)
如果切屑或灰塵等異物滲入秤架內部并在這種狀態下強行滑動秤架，可能會損壞秤架并導致精度和零點故障。 所以一定要謹慎使用！Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)
解決方案：Ucf物理好資源網(原物理ok網)
如果異物進入尺框，請務必在使用前將其清除。 建議將尺框滑至最大長度，并使用刷子或氣槍清除異物。Ucf物理好資源網(原物理ok網)
如果以上方法不能解決問題，請聯系三豐廠家或代理商進行維修事宜。Ucf物理好資源網(原物理ok網)
5、卡尺測量不準，零位不穩定。 是故障嗎？Ucf物理好資源網(原物理ok網)

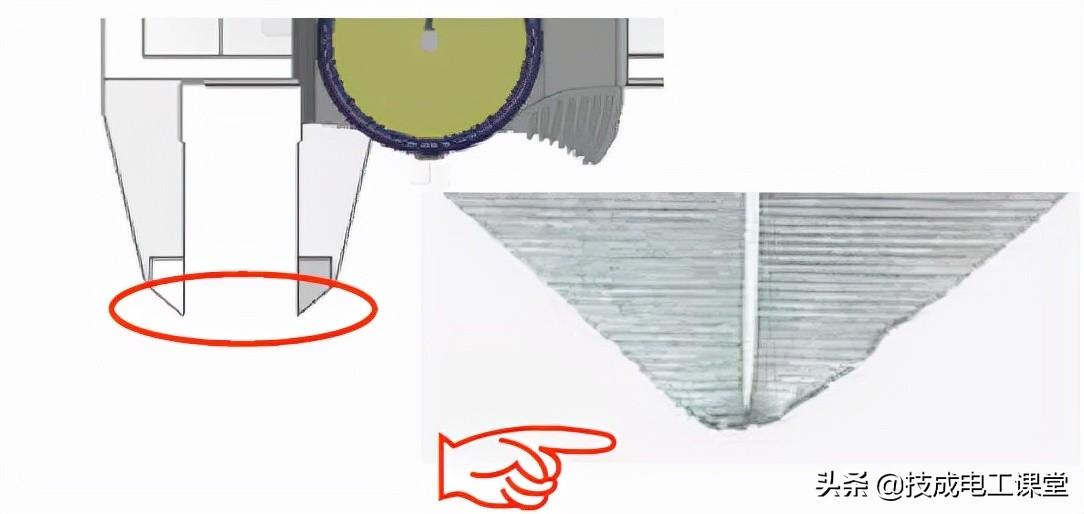

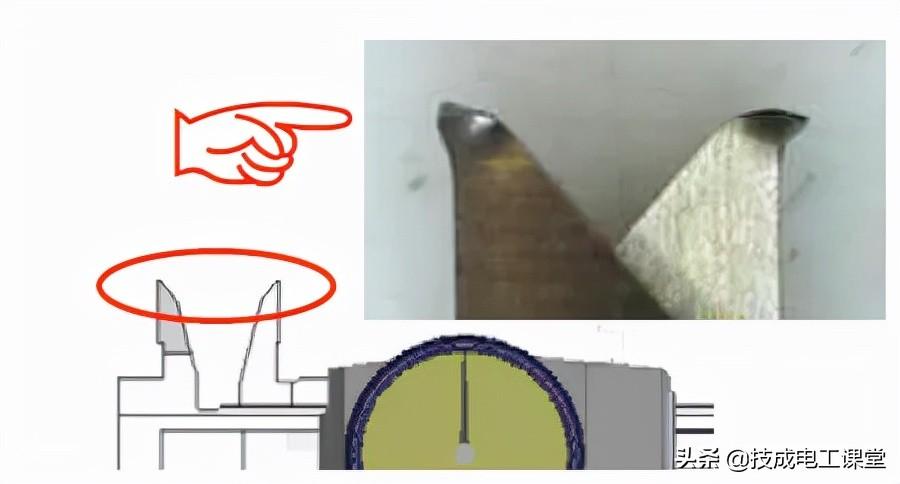

遇到這種情況，需要檢查卡尺的測量爪是否完好。Ucf物理好資源網(原物理ok網)
卡尺鉗口的尖端需要鋒利才能準確測量。 如果受到不當沖擊，如使用過程中意外跌落，卡尺外爪或內爪尖端受到擠壓變形，都會影響卡尺的精度。Ucf物理好資源網(原物理ok網)
內爪變形Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)
外測量爪變形Ucf物理好資源網(原物理ok網)
Ucf物理好資源網(原物理ok網)
解決方案：Ucf物理好資源網(原物理ok網)
如果卡尺的量爪尖端變形或損壞，則需要尋找正規通道進行修復。Ucf物理好資源網(原物理ok網)
