探索凸透鏡成像規律
▲▲▲
實驗想法
如上圖所示，將物體放置在凸透鏡前面，將物體由遠到近移動到凸透鏡處，觀察物體經過凸透鏡后的成像情況，通過物距與距離的關系。
重要的物理概念：
1、物距：物體到鏡頭的距離稱為物距（μ）
2.相位：像到鏡頭的距離稱為相位距離（ν）
3、真實圖像：可以在光幕上呈現的圖像。 它是由實際光線會聚而成的。
實驗步驟

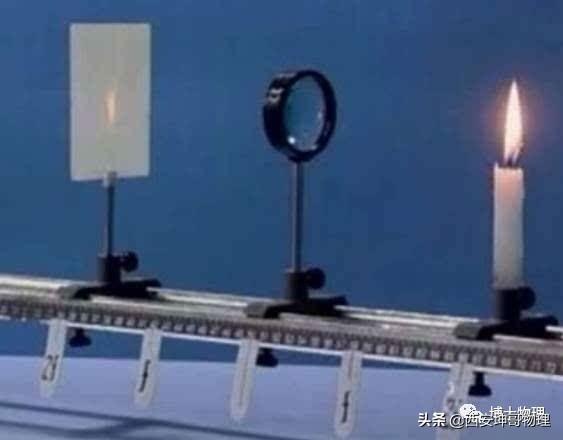

使用蠟燭作為發光物體，使用白紙板作為光幕來研究蠟燭火焰的成像。
①組裝好實驗裝置，將蠟燭火焰中心、凸透鏡中心和光幕中心調整到同一高度，保證圖像位于光幕中心。
② 將凸透鏡按一定比例固定在燈座中間，將蠟燭放置較遠，使物距μ>2f，調節光幕到凸透鏡的距離，使蠟燭火焰在光屏上形成清晰的實像，觀察實像的大小和正下方。 改變物距μ仍使μ>2f，重復實驗，觀察圖像的大小和方向。
③將蠟燭移近凸透鏡，改變物距μ使μ=2f，調整光幕到凸透鏡的距離，使蠟燭火焰在光幕上形成清晰的實像。 觀察實像的大小和反轉。
④ 將蠟燭移近凸透鏡，改變物距μ，使f＜μ＜2f，調整光幕到凸透鏡的距離，使蠟燭火焰在光幕上形成清晰的實像。 觀察實像的大小和反轉。 改變物距μ，使f<μ<2f，重復實驗，觀察實像的大小和反轉。
⑤ 將蠟燭移近凸透鏡英語作文，改變物距μ，使μ=f，觀察能否成像。
⑥ 將蠟燭移近凸透鏡寫出凸透鏡成像規律，改變物距μ，使μ < f。 發現在光屏上無法獲取蠟燭的圖像。 這時就變成了虛像。 應從光幕一側通過透鏡觀察蠟燭的圖像，以觀察虛像的效果。 大小和右下。
實驗結果
基于上述研究活動，可以得出以下結論：
①當μ＞2f、f＜ν＜2f時，形成倒立縮小的實像，物像在透鏡的兩側。 應用：相機、攝像機
② 當μ=2f、ν=2f時，形成倒立的等尺寸實像。 物像位于鏡頭的兩側。 雙焦距點是放大和縮小實像的分界點。 應用：焦距測量
③當f＜μ＜2f、ν＞2f時，形成倒立、放大的實像，物像在鏡頭兩側。 應用：幻燈機、投影儀、電影放映機
④當μ=f時，無圖像，焦點為實像與虛像的分界點。
⑤當μ<f時，光屏上無圖像，在物體同側形成正立的放大虛像。 物像位于鏡頭的同一側。 應用：放大鏡
總結：
1、形成實像時：物距變小，像距變大，像變大； 物距變大，相互距離變小，圖像變小。
2、形成虛像時：物距變小，像距變小，像變小； 物距變大，距離變大，圖像變大。
概括

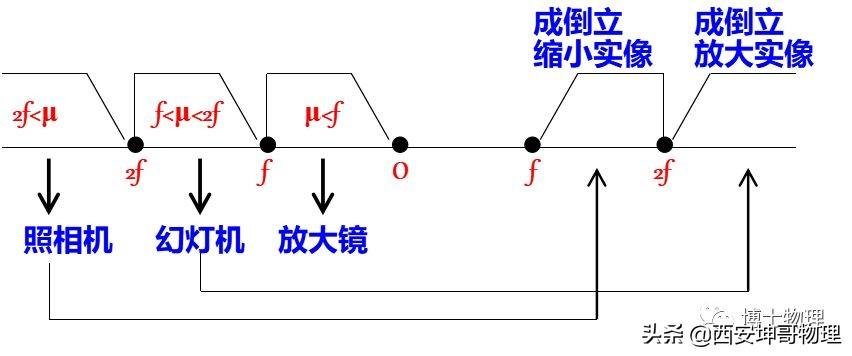

凸透鏡成像的規律
焦距：一次焦距分為虛和實，兩倍焦距分為大和小。
實像：遠處物體近處像變小寫出凸透鏡成像規律，近處物體遠處像變大。
虛像：遠處物體的像變大，近處物體的像變小。
中考再現
1.（2018?蘇州30）小明實驗組在了解了鏡頭之后，想將在光學實驗室（暗室）學到的知識進行深入研究。 可用的設備有：光源S（視為點光源）、圓形凸透鏡（直徑D）、光具座、光幕（足夠大）。 經過討論，他們決定從測量凸透鏡的焦距開始。
(1) 在光屏中心畫一個與凸透鏡直徑相同的圓，并找到圓心O'。
(2) 將光源、凸透鏡和光幕放置在光具座上，調整其高度，使光源和凸透鏡的光學中心位于同一水平直線上。
(3)固定凸透鏡的位置，將光源從靠近凸透鏡的位置慢慢向外移動，直至到達光屏上的光點。 然后可以從光具座上讀取凸透鏡的焦距。 此時，每臺設備都在光具座上。 其位置如圖A所示。凸透鏡的焦距為cm。
（4）為了驗證測量的焦距值是否準確，小明提出可以左右移動光幕。 如果光屏上的光斑大小保持不變，則測量的焦距是準確的。 如果光幕向右移動，光斑變大，說明本次測得的凸透鏡的實際焦距比。
（5）在移動光幕的過程中，小明發現光幕上的光點外面有一圈黑環。 他猜測可能是凸透鏡的鏡框造成的。 于是他拆下鏡架，直接將凸透鏡固定在光具座上，并進行實驗驗證，發現暗環依然存在。 你認為暗環是如何形成的？ 如果光源S在左焦點，光幕在右焦點，如圖B所示，請計算此時暗環的面積等于 。
